申请日2012.10.29
公开(公告)日2013.03.27
IPC分类号C02F9/14
摘要
本实用新型公开了一种气浮技术和生化技术联合处理生活污水的设备，该设备包括由管道依次连接的气浮池，一体化生化处理设备，增压泵和沸石滤器。气浮池采用竖流式气浮池，底端设有出水口，包括反应室和分离室。一体化生化处理设备包括初沉池，厌氧池，好氧池和二沉池;初沉池上有进水口。沸石滤器包括不锈钢筒体和沸石虑层，沸石虑层设置在不锈钢筒体的下部。本实用新型通过将气浮技术污水处理方式与生物化学技术污水处理方式相结合，兼顾了两者的优点，二者互补，弥补了单一方法处理废水时的缺陷;同时将一体化生化水处理技术与沸石过滤器连用，即节省了一次性投资成本，方便施工，又高效处理生活污水，还降低运行成本，减少设备维护。
权利要求书
1.一种气浮技术和生化技术联合处理生活污水的设备，其特征在于：该设备包 括由管道依次连接的气浮池，一体化生化处理设备，增压泵和沸石滤器。
2.根据权利要求1所述的气浮技术和生化技术联合处理生活污水的设备，其特 征在于：所述的气浮池采用竖流式气浮池，底端设有出水口，包括反应室和分离 室。
3.根据权利要求1所述的气浮技术和生化技术联合处理生活污水的设备，其特 征在于：所述的一体化生化处理设备包括初沉池，厌氧池，好氧池和二沉池;初 沉池上有进水口。
4.根据权利要求3所述的气浮技术和生化技术联合处理生活污水的设备，其特 征在于：所述的厌氧池设置在好氧池的前端，厌氧池前端设有初沉池，好氧池后 端设有二沉池。
5.根据权利要求1所述的气浮技术和生化技术联合处理生活污水的设备，其特 征在于：所述的沸石滤器包括不锈钢筒体和沸石虑层，沸石虑层设置在不锈钢筒 体的下部。
说明书
气浮技术和生化技术联合处理生活污水的设备
技术领域
本实用新型涉及生活污水处理技术领域，尤其涉及一种气浮技术和生化技术联合处理 生活污水的设备。
背景技术
目前大多数城市污水处理厂都是在采用活性污泥法。生物处理的基本原理是通过生物 作用，尤其是指微生物的作用，完成有机物的分解和生物体的有效合成，将有机污染物转 变成无害的气体产物、液体产物以及富含有机物的固体产物等;多余的生物污泥在沉淀池 中经过沉淀池的固液分离，从净化后的污水水质当中有效去除。但是仅仅利用活性污泥法， 处理后的水质很难达到国家相应的标准。
气浮法水处理工艺系统中的主要处理构筑物，利用气浮原理进行水处理。气浮法处理 过程是在被处理的水中通入空气，产生细微气泡，根据水质要求有时还需向水中加入药剂 (如混凝剂、浮选剂等)，使水中细小的悬浮颗粒或油粒(比重小于1或接近于1)黏附在 气泡上一起上浮到水面，形成浮渣后利用设在池表面的刮泥机排除，进而改善水质。常用 的气浮工艺有：加压溶气气浮、射流气浮、叶轮气浮、真空气浮、微孔扩散板(管)气浮 等，实践中多采用加压溶气气浮法。气浮池的优点是效率高、占地少、浮渣含水率较低， 但电耗较大、管理较复杂。广泛用于石油工业、煤气站、毛纺工业、食品工业、纤维工业 等含藻、低温、低浊度水的水处理以及污泥浓缩处理。
鉴于气浮技术和生物化学技术处理废水时各自的优点，将这两种方法联合起来，可以 使得污水的处理效果更加明显。
实用新型内容
本实用新型的目的是，针对现有产品生化处理效率不高、达不到国家排放标准的不足， 提出一种对于生活污水先进行气浮处理然后再利用生物化学技术进行二次处理的气浮技术 和生化技术联合处理生活污水的设备。
为了达到上述设计目的，本实用新型采用的技术方案如下：

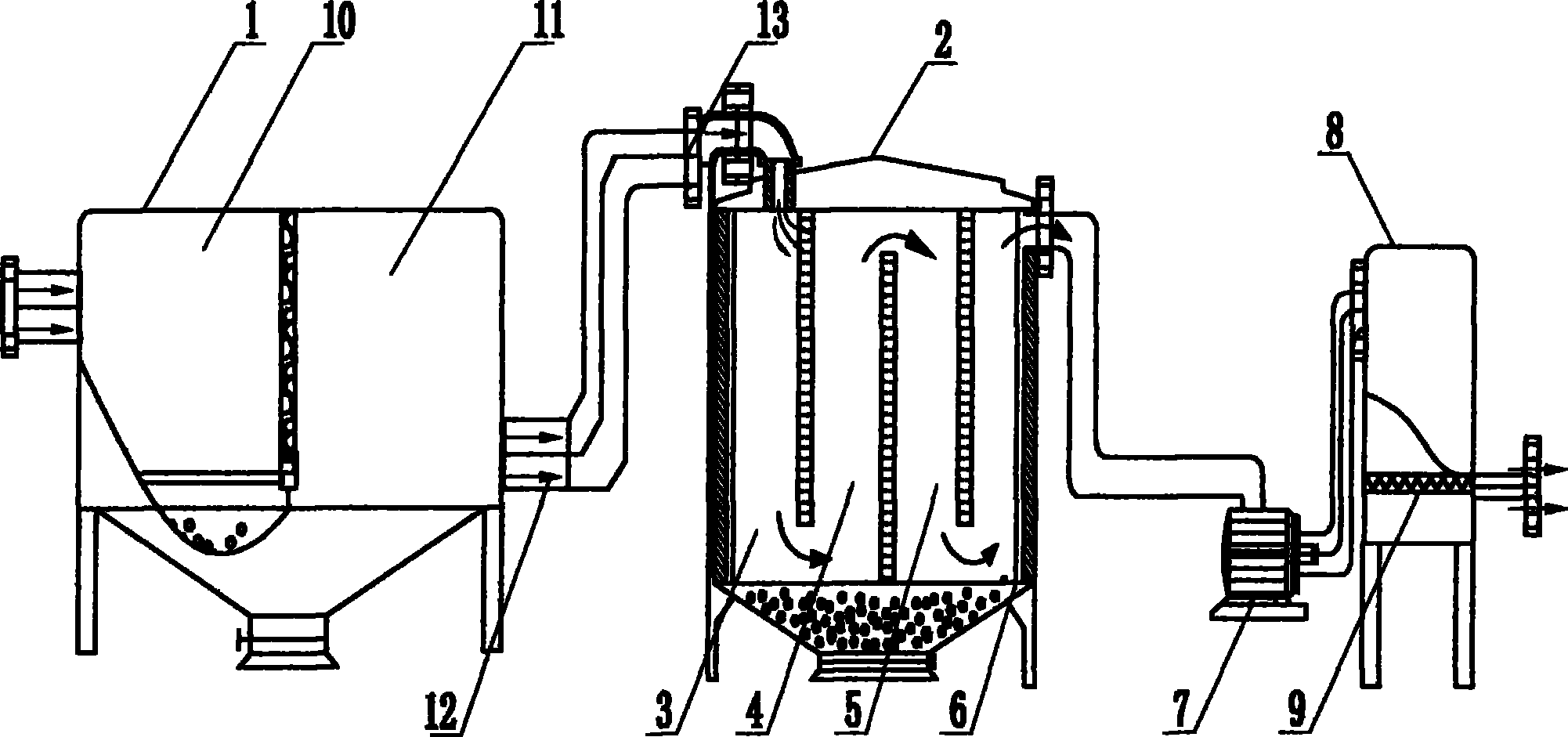

一种气浮技术和生化技术联合处理生活污水的设备，该设备包括由管道依次连接的气 浮池，一体化生化处理设备，增压泵和沸石滤器。
作为优选，所述的气浮池采用竖流式气浮池，底端设有出水口，包括反应室和分离室。
作为优选，所述的一体化生化处理设备包括初沉池，厌氧池，好氧池和二沉池;初沉池 上有进水口。
作为优选，所述的厌氧池设置在好氧池的前端，厌氧池前端设有初沉池，好氧池后端设 有二沉池。
作为优选，所述的沸石滤器包括不锈钢筒体和沸石虑层，沸石虑层设置在不锈钢筒体的 下部。
所述的气浮池采用竖流式气浮池，包括反应室和分离室两部分，空气在两部分之间投 加。水在池中的停留时间为20～30min(在反应室中一般为5～15min，不少于60s，在分 离室中为10～20min)，表面负荷率约为5.4～10.8m3/m2·h，反应室中水流上升流速为 10～20mm/s，分离室中水流下降流速为1.5～3.0mm/s，有效水深通常为2.0～2.5m， 池中流速为4～15mm/s，有经验表明，当处理水量大于150～200m3/h，废水中的可沉 物质较多时，宜采用竖流式气浮池。通常溶气压力采用0.2～0.4MPa，回流比取5%～25%。
本实用新型通过将气浮技术污水处理方式与生物化学技术污水处理方式相结合，兼顾 了两者的优点，二者互补，弥补了单一方法处理废水时的缺陷;同时将一体化生化水处理 技术与沸石过滤器连用，即节省了一次性投资成本，方便施工，又高效处理生活污水，还 降低运行成本，减少设备维护。
