申请日2013.11.20
公开(公告)日2014.04.16
IPC分类号C02F9/04
摘要
本实用新型涉及废水处理技术领域，尤其是用于多形态重金属废水的处理装置，包括储液池、pH值调节池、混合反应池、斜板沉淀池、絮凝过滤池、出水池和试剂罐，pH值调节池经第一水泵连接混合反应池，斜板沉淀池经第二水泵连接絮凝过滤池，絮凝过滤池内部设有复合过滤层，下端连接出水池，所述试剂罐包括氢氧化钠罐、沉淀剂罐、螯合剂罐，氢氧化钠罐连接pH值调节池，沉淀剂罐、螯合剂罐均连接混合反应池，试剂罐的输出管路上设有计量泵，絮凝过滤池底部经第三水泵连通混合反应池。本实用新型结构设计合理，占地面积小，投资成本低，能耗小，通过三级水泵实现循环过滤，确保处理后的水质达标，尤其适用于富含多种形态的重金属离子的废水处理。
权利要求书
1.用于多形态重金属废水的处理装置，包括储液池、pH值调节池、混合反应池、斜板沉淀池、絮凝过滤池、出水池和试剂罐，其特征在于：所述储液池连接pH值调节池，pH值调节池经第一水泵连接混合反应池，混合反应池连接斜板沉淀池，斜板沉淀池经第二水泵连接絮凝过滤池，絮凝过滤池内部设有复合过滤层，下端连接出水池，所述试剂罐包括氢氧化钠罐、沉淀剂罐、螯合剂罐，氢氧化钠罐连接pH值调节池，沉淀剂罐、螯合剂罐均连接混合反应池，试剂罐的输出管路上均设有计量泵，絮凝过滤池底部经第三水泵连通混合反应池。
2.根据权利要求1所述的用于多形态重金属废水的处理装置，其特征在于：所述混合反应池内设有曝气管，曝气管与外部二氧化碳气瓶连接。
3.根据权利要求1所述的用于多形态重金属废水的处理装置，其特征在于：所述出水池内设有重金属离子快速检测装置，重金属离子快速检测装置连接第三水泵。
4.根据权利要求1所述的用于多形态重金属废水的处理装置，其特征在于：所述复合过滤层从上到下依次为SDK过滤料层、改性玉米芯滤料层和石英砂滤料层。
说明书
用于多形态重金属废水的处理装置
技术领域
本实用新型涉及废水处理技术领域，尤其是用于多形态重金属废水的处理装置。
背景技术
重金属是指比重大于或等于5.0的金属，如Fe、Mn、Cu、Zn、Cd、Hg、Ni、Co等，而在环境污染方面重金属一般是指汞、镉、铬和类金属砷等生物毒性显著的元素，也指具有一定毒性的一般重金属，如锌、铜、镍、锡等金属元素。重金属是一种难于控制的污染物，其毒性大、潜伏期长，且能沿食物链富集，重金属废水排入水体后不能被生物降解为无害物，重金属废水排入水体后，除部分为水生生物、鱼类吸收外，其它部分易被水中各种有机和无机胶体及微粒物质吸附，再经聚集沉降于水体底部，水体中某些重金属可在微生物作用下转化成毒性更强的有机化合物，例如：无机汞在天然水体中可被微生物转化成毒性更强的甲基汞。因此，重金属废水污染具有长期持续性的特点，应该严格控制重金属废水的污染。
目前对重金属废水的处理方法主要有物理法、化学法、物理化学法以及生物处理法。传统的物理化学处理方法包括物理吸附法、化学沉淀法、氧化还原法、离子交换法、电化学法和膜分离法等，这些方法最突出的特点是对浓度较大的重金属离子废水处理得较好。目前化学方法应用较为广泛，主要的化学法有中和凝聚沉淀法、硫化物沉淀法、铁氧体法、鳌合沉淀法、离子浮选法、离子交换树脂法、电解法、活性炭吸附法等。化学法中化学沉淀法具有处理工艺简单、成本低、处理水量大等优点，但是不同的沉淀方法各有其优缺点，适用范围不完全相同，所以在工艺实施中需组合处理才可达标。
针对多种重金属混合物或复杂形态的重金属废水，由于其沉淀条件各有不同，传统工艺很难使所有重金属污染物都达标，该类废水处理是目前重金属处理的一大难点。
实用新型内容
本实用新型的目的是为了克服上述技术缺点提供用于多形态重金属废水的处理装置。

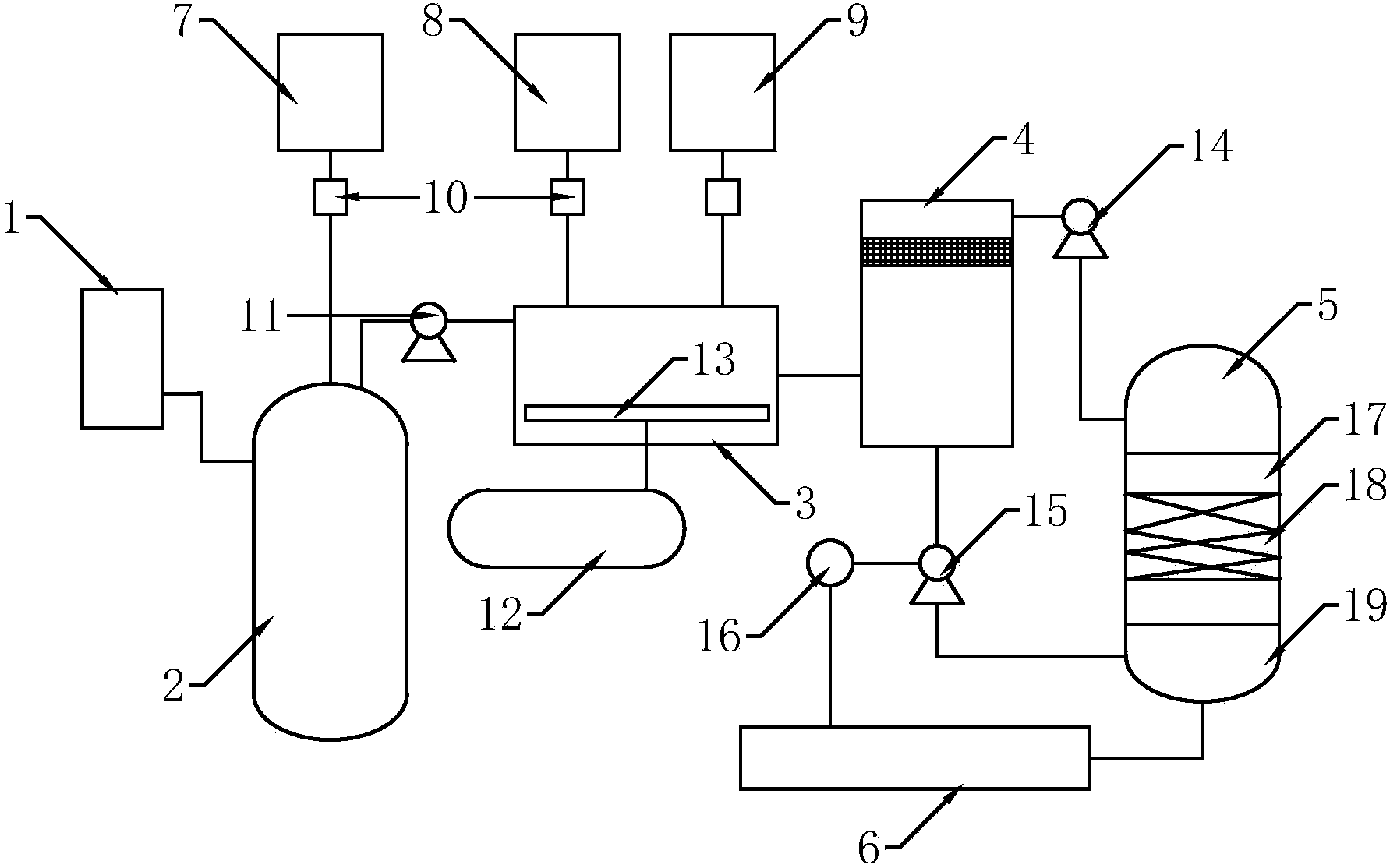

本实用新型解决技术问题采用的技术方案为：用于多形态重金属废水的处理装置，包括储液池、pH值调节池、混合反应池、斜板沉淀池、絮凝过滤池、出水池和试剂罐，所述储液 池连接pH值调节池，pH值调节池经第一水泵连接混合反应池，混合反应池连接斜板沉淀池，斜板沉淀池经第二水泵连接絮凝过滤池，絮凝过滤池内部设有复合过滤层，下端连接出水池，所述试剂罐包括氢氧化钠罐、沉淀剂罐、螯合剂罐，氢氧化钠罐连接pH值调节池，沉淀剂罐、螯合剂罐均连接混合反应池，试剂罐的输出管路上均设有计量泵，絮凝过滤池底部经第三水泵连通混合反应池。
所述混合反应池内设有曝气管，曝气管与外部二氧化碳气瓶连接。曝气管位于混合反应池底部，通过向反应池内曝气搅拌水体，使水体与药剂在混合反应器内充分混合。
所述出水池内设有重金属离子快速检测装置，重金属离子快速检测装置连接第三水泵。重金属离子快速检测装置的检测结果通过在线监测系统，控制第三水泵的启闭。
所述复合过滤层从上到下依次为SDK过滤料层、改性玉米芯滤料层和石英砂滤料层。
本实用新型所具有的有益效果是：本实用新型结构设计合理，占地面积小，投资成本低，能耗小，通过三级水泵实现循环过滤，确保处理后的水质达标，尤其适用于富含多种形态的重金属离子的废水处理。
