申请日2013.11.20
公开(公告)日2014.02.12
IPC分类号C02F11/12
摘要

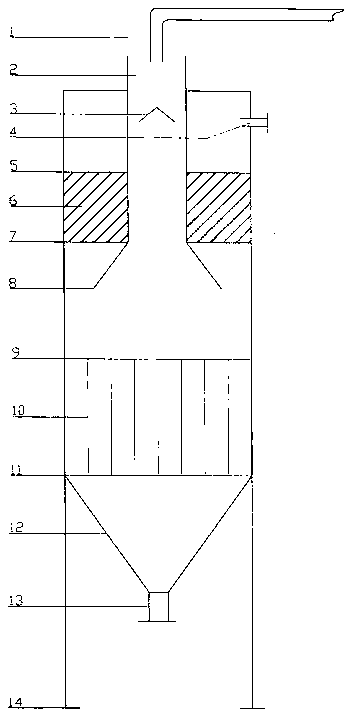

本发明公开了一种污泥浓缩器，中心筒套装在浓缩器上部的圆柱体里，中心筒的内壁里装配有反射锥通过支架焊接，浓缩器上部开有清液出口，中心筒和浓缩器上部的空挡处焊接有上支架，下支架焊接在中心筒喇叭口的上端面，在上支架和下支架相互间隔一定距离里放置有斜管填料，浓缩器的中部焊接有栅条上支架，栅条下支架焊接在浓缩器下部圆锥体的上端，所述的栅条上支架和所述的栅条下支架的空隙处放置有浓缩栅条，浓缩器下部的圆锥体的锥口处是水泥出口。本发明用于污水处理中一级沉淀池及二级沉淀池的污泥浓缩。
权利要求书
1.一种污泥浓缩器，其特征在于：中心筒套装在浓缩器上部的圆柱体里，中心筒的内壁里装配有反射锥通过支架焊接，浓缩器上部开有清液出口，中心筒和浓缩器上部的空挡处焊接有上支架，下支架焊接在中心筒喇叭口的上端面，在上支架和下支架相互间隔一定距离里放置有斜管填料，浓缩器的中部焊接有栅条上支架，栅条下支架焊接在浓缩器下部圆锥体的上端，所述的栅条上支架和所述的栅条下支架的空隙处放置有浓缩栅条，浓缩器下部的圆锥体的锥口处是水泥出口。
2.根据权利要求1所述的一种污泥浓缩器，其特征在于：所述的斜管填料呈45°角倾斜放置，所述浓缩器的下部基面上装有支腿。
3.根据权利要求1所述的一种污泥浓缩器，其特征在于：所述的浓缩器位于现有的管道混合器后面安装，管道混合器上的进泥口与浓缩器上的中心筒上端口连接。
4.根据权利要求2所述的一种污泥浓缩器，其特征在于：所述浓缩器下部基面上装有支腿用膨胀螺栓固定于水泥基座上，所述斜管填料的形状是正六边形的管状，材质采用塑料制成。
说明书
一种污泥浓缩器
技术领域：
本发明涉及一种污泥浓缩器，特别是用于污水处理中一级沉淀池及二级沉淀池的污泥浓缩。
背景技术：
污泥浓缩是污泥带式压滤机脱泥干化的重要组成部分，污泥在进入压滤机之前，含水率应不大于95-97%，而不经浓缩的污泥含水率约为99.2-99.4%，含固率很低，含水量较大，如果不进行浓缩处理，则需成倍量的加药，且出泥量很少，工作效率低，不能够满足生产的需要。
发明内容：
本发明的任务是提出一种提高污泥的含固率，降低污泥中的含水量，降低加药量的一种污泥浓缩器。
本发明的任务是这样完成的，一种污泥浓缩器，其特征在于：中心筒套装在浓缩器上部的圆柱体里，中心筒的内壁里装配有反射锥通过支架焊接，浓缩器上部开有清液出口，中心筒和浓缩器上部的空挡处焊接有上支架，下支架焊接在中心筒喇叭口的上端面，在上支架和下支架相互间隔一定距离里放置有斜管填料，浓缩器的中部焊接有栅条上支架，栅条下支架焊接在浓缩器下部圆锥体的上端，所述的栅条上支架和所述的栅条下支架的空隙处放置有浓缩栅条，浓缩器下部的圆锥体的锥口处是水泥出口。所述的斜管填料呈45°角倾斜放置，所述浓缩器的下部基面上装有支腿。所述的浓缩器位于现有的管道混合器后面安装，管道混合器上的进泥口与浓缩器上的中心筒上端口连接。所述浓缩器下部基面上装有支腿用膨胀螺栓固定于水泥基座上，所述斜管填料的形状是正六边形的管状，材质采用塑料制成。
本发明具有以下效果：在污泥浓缩过程中，污泥浓度可提高20%，大大降低污泥的含水率，提高污泥的含固率，且回流后的上清液含有较高浓度药剂，可进行回收再用，降低药剂费用，从而解决了污泥处理效率低下，运行费用高等缺点。
