申请日2013.11.20
公开(公告)日2014.02.05
IPC分类号C02F9/06
摘要
本发明提供一种太阳能污水处理装置，包括箱体，所述箱体的一端设有污水入口，另一端设有净水出水口，所述箱体外安装有太阳能硅片、电池箱和控制器，所述太阳能硅片通过充电电源接口连接电池箱，所述电池箱连接控制器;所述箱体内从污水入口端依次安装有电解电化元件、活性炭单元、曝气机和MTR膜组，所述控制器控制连接电解电化元件。本发明具有的优点和积极效果是：集太阳能供电、氧化还原、分解、混凝沉淀、MTR净水设备于一体，可有效处理含多种混合污水、高浓度污水，结合处理过程中的混凝沉淀作用，能有效降低难处理污水的色度、COD和去除恶臭气味。
权利要求书
1.一种太阳能污水处理装置，包括箱体，所述箱体的一端设有污水入口， 另一端设有净水出水口，其特征在于：
所述箱体外安装有太阳能硅片、电池箱和控制器，所述太阳能硅片通过 充电电源接口连接电池箱，所述电池箱连接控制器;所述箱体内从污水入口 端依次安装有电解电化元件、活性炭单元、曝气机和MTR膜组，所述控制器 控制连接电解电化元件。
2.根据权利要求1所述的太阳能污水处理装置，其特征在于：所述箱体 内设有曝气管，所述曝气管上安装曝气机。
3.根据权利要求1或2所述的太阳能污水处理装置，其特征在于：所述 电解电化元件为碳铁两极元件。
4.根据权利要求1所述的太阳能污水处理装置，其特征在于：所述箱体 为不锈钢箱体。
5.根据权利要求1或2所述的太阳能污水处理装置，其特征在于：所述 污水入口和净水出水口处均设有自动保护装置。
说明书
一种太阳能污水处理装置
技术领域
本发明属于污水处理设备技术领域，尤其是涉及一种太阳能污水处理装 置。
背景技术
在现有的技术中，污水净水处理产品很多，一种产品价格昂贵，面积大， 安装不方便，维修费用高。另一种产品结构简单，但是污水处理能力差。上 述两种产品均需要提供电源，且需要人员专管。所以，不适合小型污染企业、 部队、家庭、学校、农村等用户的靠江河湖水污染水源制取和处理用水的户 外使用。
发明内容
本发明要解决的问题是提供一种结构简单、操作简单、生产效率高、成 本低、体积小、节能环保、便于移动的太阳能污水处理装置，尤其适合小型 污染企业、部队、家庭、学校、农村等靠江河湖水污染水源制取和处理用水 的户外处理。
为解决上述技术问题，本发明采用的技术方案是：

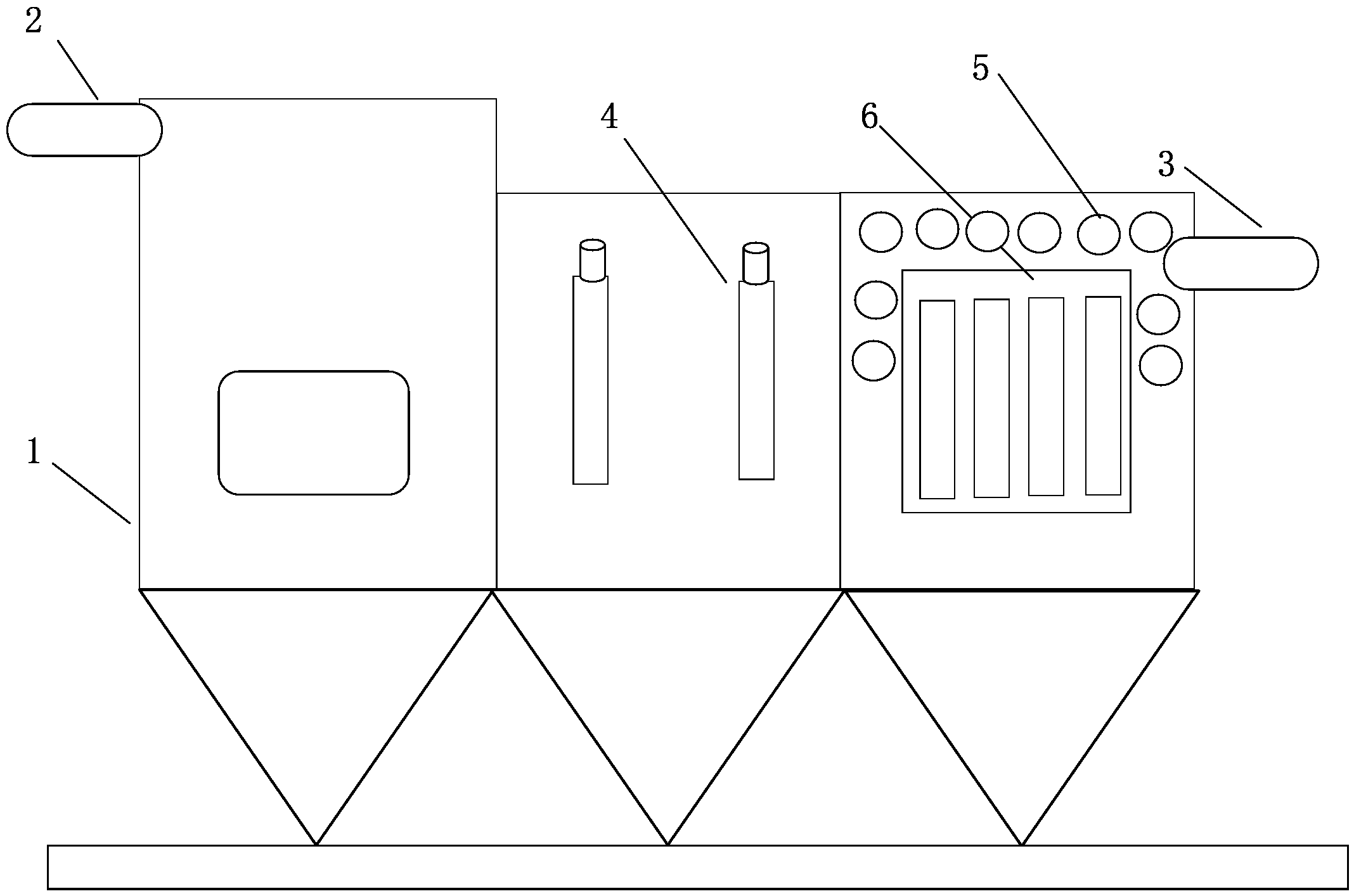

一种太阳能污水处理装置，包括箱体，所述箱体的一端设有污水入口， 另一端设有净水出水口，所述箱体外安装有太阳能硅片、电池箱和控制器， 所述太阳能硅片通过充电电源接口连接电池箱，所述电池箱连接控制器;所 述箱体内从污水入口端依次安装有电解电化元件、活性炭单元、曝气机和MTR 膜组，所述控制器控制连接电解电化元件。
优选的，所述箱体内设有曝气管，所述曝气管上安装曝气机。
优选的，所述电解电化元件为碳铁两极元件。
优选的，所述箱体为不锈钢箱体。
优选的，所述污水入口和净水出水口处均设有自动保护装置。
本发明具有的优点和积极效果是：
集太阳能供电、氧化还原、分解、混凝沉淀、MTR净水设备于一体，可 有效处理含多种混合污水、高浓度污水(COD高达30000mg/L)，结合处理 过程中的混凝沉淀作用，能有效降低难处理污水的色度、COD和去除恶臭气 味;
利用太阳能供电，驱动电解污水处理装置，节能环保，且大幅降低治污 运行成本，对保护环境和节约资源具有深刻意义;
设备具有体积小，占地少，操作简便灵活，后处理简单等优点。
