申请日2013.11.20
公开(公告)日2014.02.05
IPC分类号C02F1/28; B01J20/34; B01J20/20
摘要
本发明涉及废水处理设备领域，尤其是超声波辅助高浓度有机废水连续处理装置，包括废水槽和两根吸附柱，两根吸附柱为同型号的活性炭吸附装置，吸附柱上设有冷凝套管，冷凝套管上套接超声波发生控制器，吸附柱底端设有进水管和浓水排放管，顶端设置有出水管和放空管，废水槽分别连接进水管和水泵，水泵与进水管连通，出水管上设有COD快速检测装置和控制电磁阀，冷凝套管下端设有冷凝水进水管，上端设有冷凝水出水管。本发明结构设计合理，通过对称设置的两根活性炭吸附柱，用超声波完成活性炭吸附剂的循环再生，保证废水处理的连续、重复进行，提高了废水处理效率，减少了设备维护时间，尤其适用于高浓度有机废水的连续处理。
权利要求书

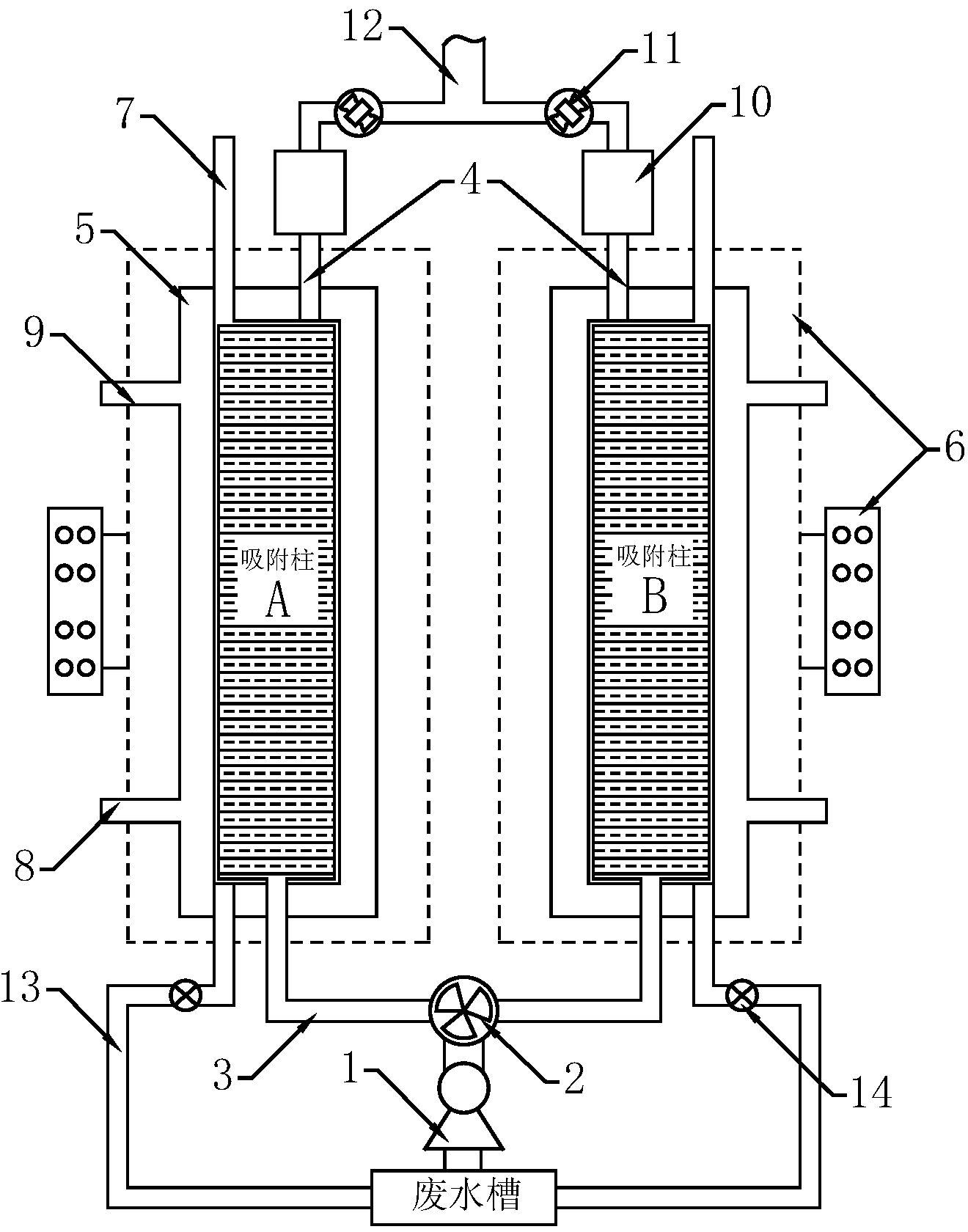

1.超声波辅助高浓度有机废水连续处理装置，包括废水槽和两根吸附柱，其特征在于： 所述两根吸附柱上均设有冷凝套管，冷凝套管上套接有超声波发生控制器，两根吸附柱底端 均设有进水管和浓水排放管，顶端均设置有出水管和排空管，废水槽分别连接两根进水管、 水泵，水泵通过两通式三向电磁阀与两根进水管连通，两根出水管上均设有COD快速检测装 置和控制电磁阀，末端均接入排水总管，冷凝套管下端设有冷凝水进水管，上端设有冷凝水 出水管。
2.根据权利要求1所述的超声波辅助高浓度有机废水连续处理装置，其特征在于：所述 两根吸附柱为同型号的活性炭吸附装置。
3.根据权利要求1所述的超声波辅助高浓度有机废水连续处理装置，其特征在于：所述 两根浓水排放管上各设有一个单向电磁阀。
说明书
超声波辅助高浓度有机废水连续处理装置
技术领域
本发明涉及废水处理设备领域，尤其是超声波辅助高浓度有机废水连续处理装置。
背景技术
在工业生产过程中，出于成本控制和处理效率的考虑，在对高浓度有机废水进行处理时， 一般采用多台净化处理设备同时作业的方式进行。在处理过程中，设备运行一段时间后，其 内部的吸附剂效率会逐渐降低，排出水体不达标，这时就需要停机更换吸附剂。为解决这一 问题导致的时间浪费、效率降低，可循环再生的活性炭吸附剂得到了广泛的应用。活性炭吸 附剂在一定频率的超声波作用下能循环再生，解决了普通吸附剂需要更换的问题。此外，超 声波由于在废水吸附处理过程中也能起到提升吸附效率的作用，超声波与活性炭式吸附装置 的组合应用，就具备了技术基础。
但是，在目前的多台设备同步运行的架构下，虽然不用更换吸附剂，由于活性炭吸附剂 的再生需要一定的时间，仍需对设备停机，以待活性炭吸附剂的再生，效率仍然有待提高。 有些厂家采用了多台设备循环作业的方式提高处理效率，但每台处理设备都需要配备独立的 进水、排水管道，加大了建设成本，同时多台设备的维护也需要人工操作，给管理维护人员 增加了工作量，在疲劳状态下工作，容易引发安全事故。
发明内容
本发明的目的是为了克服上述技术缺点提供超声波辅助高浓度有机废水连续处理装置， 采用同型号的两根活性炭吸附柱，由超声波完成活性炭吸附柱的循环再生，完成废水处理的 重复、连续进行，提高高浓度有机废水处理效率。
本发明解决技术问题采用的技术方案为：超声波辅助高浓度有机废水连续处理装置，包 括废水槽和两根吸附柱，所述两根吸附柱上均设有冷凝套管，冷凝套管上套接有超声波发生 控制器，两根吸附柱底端均设有进水管和浓水排放管，顶端均设置有出水管和排空管，废水 槽分别连接两根进水管、水泵，水泵通过两通式三向电磁阀与两根进水管连通，两根出水管 上均设有COD快速检测装置和控制电磁阀，末端均接入排水总管，冷凝套管下端设有冷凝 水进管，上端设有冷凝水出水管。冷凝套管用于吸附柱降温，两通式三向电磁阀控制废水槽 内水体的流入方向，排空管用于排放有机物分解所产生的气体。
所述两根吸附柱为同型号的活性炭吸附装置。活性炭吸附剂在超声波作用下再生。
所述两根浓水排放管上各设有一个单向电磁阀。COD快速检测装置检测处理后的废水， 根据检测结果对单向电磁阀进行控制，未达标的废水经浓水排放管进入废水槽。
本发明所具有的有益效果是：本发明结构设计合理，通过对称设置的两根活性炭吸附柱， 根据COD快速检测装置的检测结果，循环调配其中一根吸附柱进行废水处理作用，另一根吸 附柱利用空档时间，通过超声波完成活性炭吸附剂的循环再生，保证废水处理的连续、重复 进行，提高了废水处理效率，减少了设备维护时间，尤其适用于高浓度有机废水的连续处理。
