申请日2013.11.20
公开(公告)日2014.04.30
IPC分类号E03F9/00
摘要

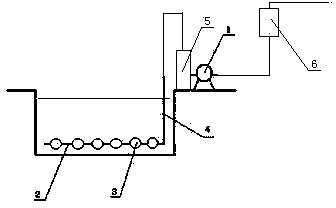

免灌水地下污水池清污装置，包括水泵(1)、多根排污管(2)、上升管(4);多根排污管(2)并联相连后再与上升管(4)相连，上升管(4)与水泵(1)相连，每根排污管(2)均有多个吸污孔(3)，其特征在于，水泵(1)靠近排污管(2)一头的上升管(4)中间串装有水泵罐(5)，水泵(1)另一头的上升管(4)中间串装有储水罐(6)，储水罐(6)与水泵罐(5)大小相同，储水罐(6)高于水泵罐(5)。抽水结束时，储水罐(6)内的水会自动回流到水泵罐(5)，使得本实用新型创造再次使用时不需要灌水、使用方便。
权利要求书
1.一种免灌水地下污水池清污装置，包括水泵(1)、多根排污管(2)、上升管(4);多根排污管(2)并联相连后再与上升管(4)相连，上升管(4)与水泵(1)相连，每根排污管(2)均有多个吸污孔(3)，其特征在于，水泵(1)靠近排污管(2)一头的上升管(4)中间串装有水泵罐(5)，水泵(1)另一头的上升管(4)中间串装有储水罐(6)，储水罐(6)与水泵罐(5)大小相同，储水罐(6)高于水泵罐(5)。
说明书
免灌水地下污水池清污装置
技术领域
本发明创造涉及一种免灌水地下污水池清污装置。
背景技术
化工等企业的地下污水池经常要结垢，需要人下去对地下污水池清污，费时费力费工，还不安全，所以我们发明了地下污水池清污装置(2012202697350)。但是，在日常应用中，它每次使用时不需要灌水，很不方便。
发明内容
本发明创造要解决的技术问题是：针对上述问题，提供一种每次使用时不需要灌水、使用方便的免灌水地下污水池清污装置。
本发明创造的技术方案是：免灌水地下污水池清污装置，包括水泵、多根排污管、上升管;多根排污管并联相连后再与上升管相连，上升管与水泵相连，每根排污管均有多个吸污孔，其特征在于，水泵靠近排污管一头的上升管中间串装有水泵罐，水泵另一头的上升管中间串装有储水罐，储水罐与水泵罐大小相同，储水罐高于水泵罐。抽水结束时，储水罐内的水会自动回流到水泵罐，使得本发明创造再次使用时不需要灌水、使用方便。
