申请日2012.10.29
公开(公告)日2013.04.10
IPC分类号C02F9/04; C02F103/10; E21F16/00
摘要
一种短流程煤矿矿井排水处理系统，它包括预沉池，预沉池内的矿井排水通过预沉池提升泵送入自清洗过滤器，自清洗过滤器的出水进入管式微滤装置中;且在预沉池提升泵与自清洗过滤器的管路上设置凝聚剂储存及投加装置和杀菌剂储存及投加装置。采用上述技术方案的本实用新型，与传统处理方法相比，在工艺流程上取消了澄清池、生水箱、生水泵和介质过滤器，以自清洗过滤器和管式微滤装置代替，减小了设备级数和数量，减少一级动力提升，降低能源消耗约1/2，减少占地约1/2，在建造成本、运行成本、占地面积上均明显优于传统煤矿矿井排水处理系统。自清洗过滤器、管式微滤装置的运行自动化程度高，出水水质稳定，使用寿命长。
权利要求书

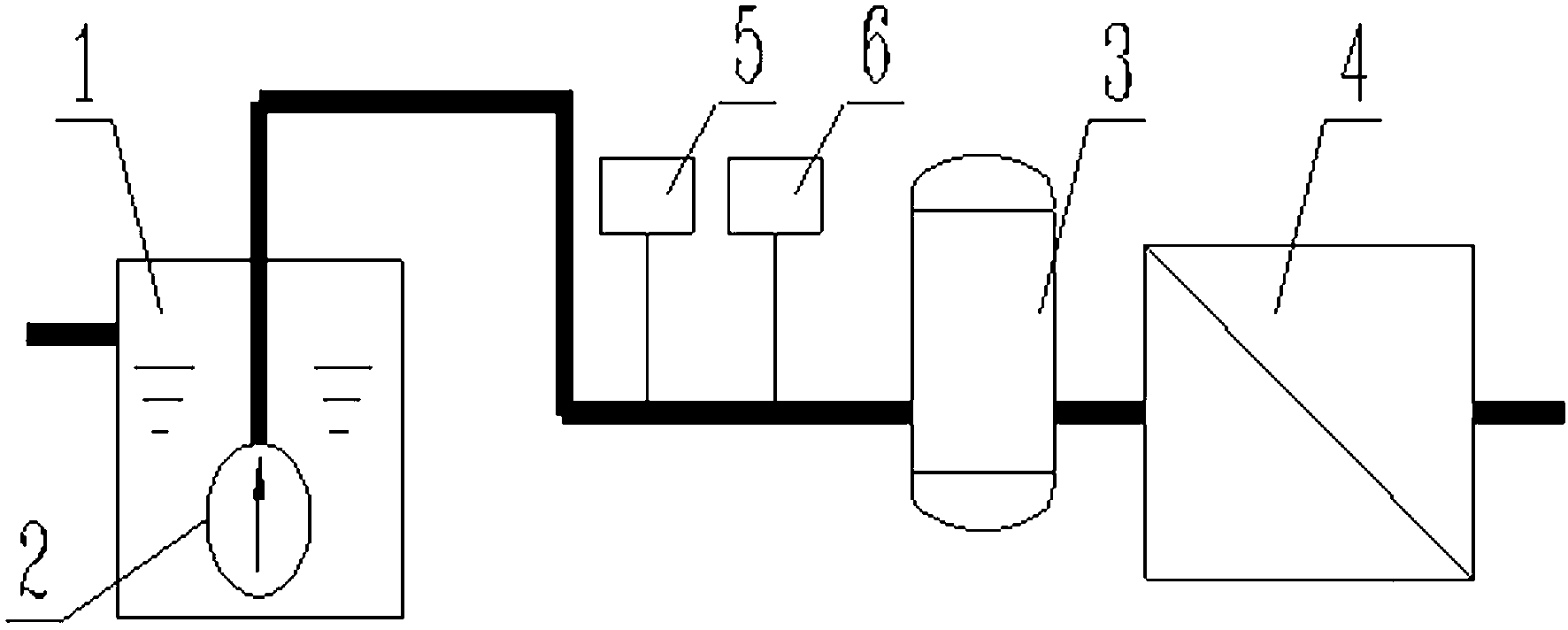

1.一种短流程煤矿矿井排水处理系统，其特征在于：它包括预沉池(1)，预沉池(1)内的矿井排水通过预沉池提升泵(2)送入自清洗过滤器(3)，自清洗过滤器(3)的出水进入管式微滤装置(4)中;且在预沉池提升泵(2)与自清洗过滤器(3)的管路上设置凝聚剂储存及投加装置(5)和杀菌剂储存及投加装置(6)。
2.根据权利要求1所述的短流程煤矿矿井排水处理系统，其特征在于：所述的自清洗过滤器(3)为不锈钢孔径过滤器，过滤精度为500μm。
说明书
短流程煤矿矿井排水处理系统
技术领域
本实用新型涉及一种煤矿矿井排水处理系统，特别是涉及一种短流程煤矿矿井排水处理系统。
背景技术
煤矿矿井排水是指煤炭开采过程中，各种来源的水沿着原有的和新形成的岩层裂隙渗入巷道里被排出的自然地下水。其水质不仅与地质条件相关，同时受到井下生产、生活活动的污染，含数量不等的悬浮物，少量有机物和菌类，其中悬浮物的主要成分是煤粉，煤粉含量高达1000mg/L。
传统的的煤矿矿井排水处理方法为：煤矿矿井排水→预沉池→预沉池提升泵→澄清池→生水箱→生水泵→介质过滤器。该装置工艺流程长，设备级数多、数量多，厂区占地庞大，投资高，已不能满足“资源友好型、环境节约型”的煤矿企业建设要求;另一方面，澄清池的运行受来水负荷变化而变动，出水水质不稳定，自动化程度低，严重影响后续设备的出水水质。
发明内容
本实用新型的目的是提供一种工艺流程短、设备级数少、数量少，厂区占地较小、投资节省的煤矿矿井排水处理系统。
为实现上述目的，本实用新型采用以下技术方案：
一种短流程煤矿矿井排水处理系统，它包括预沉池，预沉池内的矿井排水通过预沉池提升泵送入自清洗过滤器，自清洗过滤器的出水进入管式微滤装置中;且在预沉池提升泵与自清洗过滤器的管路上设置凝聚剂储存及投加装置和杀菌剂储存及投加装置。
所述的自清洗过滤器为不锈钢孔径过滤器，过滤精度为500μm。
采用上述技术方案的本实用新型，与传统处理方法相比，在工艺流程上取消了澄清池、生水箱、生水泵和介质过滤器，以自清洗过滤器和管式微滤装置代替，减小了设备级数和数量，减少一级动力提升，降低能源消耗约1/2，减少占地约1/2，在建造成本、运行成本、占地面积上均明显优于传统煤矿矿井排水处理系统。自清洗过滤器、管式微滤装置的运行自动化程度高，出水水质稳定，使用寿命长。
