申请日2012.11.07
公开(公告)日2013.05.15
IPC分类号C02F1/66; C02F1/58; C02F103/30; B01D53/62; B01D53/78
摘要
本实用新型提供了一种运行费用低、处理效果稳定可靠的一种废烟气协同处理印染废水系统，包括反应器箱体和脱硫尾气增压系统，所述反应器箱体包括两个相通的进水腔和出水腔，所述进水腔底部设有微孔曝气管，所述微孔曝气管与脱硫尾气增压系统相连;所述出水腔底部设有污泥斗，上部设有填料。本实用新型所述的一种废烟气协同处理印染废水系统，针对靛蓝染料废水高PH、高色度、高SS、高盐分等特点，抛弃传统预处理加酸中和的作法，利用电厂脱硫尾气(主要成分二氧化碳)对废水进行曝气中和，大大减少传统加酸中和的药剂购置费，同时避免脱硫尾气中二氧化碳排入大气，有效减少碳排量。
权利要求书
1.一种废烟气协同处理印染废水系统，其特征在于：包括反应器箱体和 脱硫尾气增压系统，所述反应器箱体包括两个相通的进水腔和出水腔，所述进 水腔底部设有微孔曝气管，所述微孔曝气管与脱硫尾气增压系统相连;所述出 水腔底部设有污泥斗，上部设有填料。
2.根据权利要求1所述的一种废烟气协同处理印染废水系统，其特征在 于：所述填料为斜板填料或斜管填料。
说明书
一种废烟气协同处理印染废水系统
技术领域
本实用新型涉及一种废水预处理系统，尤其是一种废烟气协同处理印染废 水系统。
背景技术
染料品种数以万计，印染加工过程中约有10%-20%的染料随废水排出， 每排放1t染料废水，就会污染20t水体。废水中的染料能吸收光线，降低水 体透明度，造成视觉上的污染。染料废水是难处理的工业废水之一，具有色度 深、碱性大、有机污染物含量高和水质变化大的特点。大多数染料为有毒难降 解有机物，化学稳定性强，具有致癌、致畸、致突变作用;直接危害人类健康， 还严重破坏水体、土壤及生态环境，造成难以想象的后果。有效解决染料废水 治理问题是消除印染行业发展瓶颈的关键所在。
染料工业污染中尤以染料废水的污染问题最为突出。近些年来，我国每年 污水排放量达390多亿吨，其中工业污水占51%，而染料废水又占总工业废水 排放量的35%，而且还以1%的速度在逐年增加。每排放1t染料废水，就能 造成20t水体的污染。各行业中，印染纺织业的COD排放量排在第4位，而且 排放比重还在逐年增加。
靛蓝染料废水色度高、水量大、碱性大、组成成分复杂，属于比较难处理 的工业废水之一。染料是染料废水中的主要污染物，带有各类显色基团(如 -N=N-，-N=O等)和部分极性基团(-SO，Na，-OH，-NH)，成分复杂，大多数是 以芳烃和杂环为母体，属较难降解的有机污染物，也是我国各大水域的重要污 染源一。大多数有机染料化学稳定性强，具有三致(致癌、致畸、致突变)作用， 是典型有毒难降解有机污染物。此外，废水中的染料能吸收光线，降低水体的 透明度，对水生生物、微生物的生长不利，并且降低了水体的自净能力，同时 导致视觉污染，严重破坏水体、土壤及生态环境，直接和间接地危害人类身体 健康。
对靛蓝染料行之有效的降解和处理技术是治理染料废水的重要前提。针对 大多数染料化学性质稳定、难以降解的特点，各国科学家都高度重视染料及染 料废水的降解和处理方法的研究。随着科技进步以及污染治理技术的不断发 展，人类也找到了很多行之有效的处理染料废水的方法，概括起来预处理一生 物联合法。通常预处理方法主要包括混凝沉降法、膜分离法、高级氧化法。
1、混凝沉降法
混凝沉降法是目前处理染料废水效果比较稳定、工艺较为成熟的方法。普 遍接受的机理有桥联作用、压缩双层、网捕和电中和作用。混凝剂自身特性决 定了其沉降性能的好坏，很多环境因素包括温度、pH和Eh等则可能对沉降功 能起促进或抑制作用。近年来，无机高分子絮凝剂成为研究混凝絮凝行为和机 理的热点。
混凝沉降法存在以下缺陷：
1.混凝剂加药量大，运行成本高;
2.污泥产量大，配套污泥处置装置造价高。
2、膜分离法
膜分离技术具有工艺简单、低能耗、不对环境产生污染的优势。利用超滤 法对靛蓝染料的废水进行处理，可实现染料的高浓度溶液的直接回用，透过液 则可作为中性水被再循环利用。
膜分离法存在以下缺陷：
由于膜污染、浓差极化和过快的更换频率，加之膜的价格较贵，使得膜分 离技术处理染料废水的成本过高，大大限制了膜分离技术在染料废水治理行业 的应用和推广。
3、高级氧化法
高级氧化法是通过催化作用加快体系中氧化剂的分解，并使之与水中有机 物迅速反应，在较短的时间内致使有机污染物氧化降解。高级氧化法主要有 Fenton试剂法、紫外线催化法、臭氧氧化法、二氧化氯氧化法以及几种方法联 合使用。
高级氧化法对靛蓝染料废水中的色度和有机物有很好的去除，但运行费用 高一直限制这种预处理方法在靛蓝染料废水处理上的使用。
国内外对靛蓝废水的预处理方法虽然很多，但各种方法都存在自身的局限 性，不是处理效果欠佳，就是运行成本过高，或是对废水的处理有选择性。物 化处理法都是利用化学试剂或电能对染料废水进行处理，存在着对有机物的去 除效率不高、对染料的选择性强、处理费用高、运行不经济、产生大量难处理 的污泥、容易导致二次污染等缺点，推广应用受到很大限制。
实用新型内容
本实用新型提供了一种运行费用低、处理效果稳定可靠的废烟气协同处理 印染废水系统。

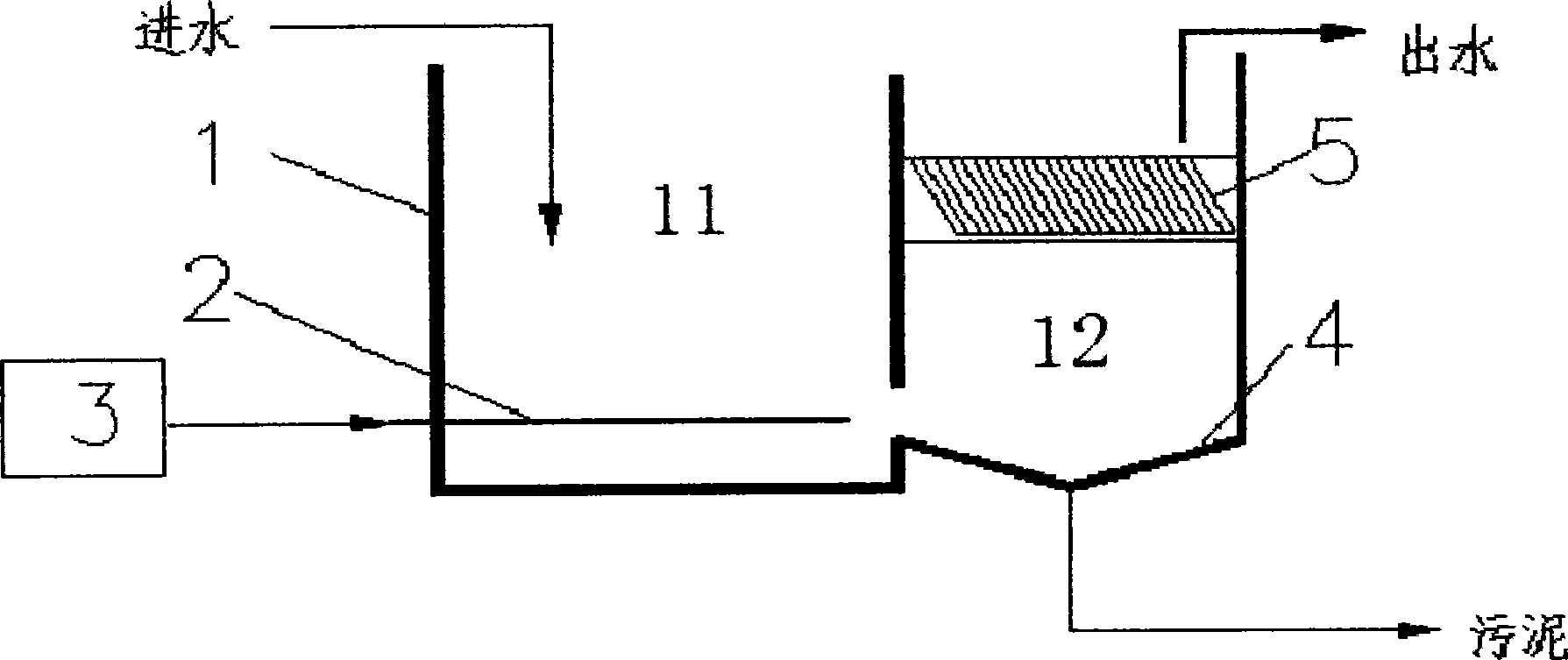

实现本实用新型目的的一种废烟气协同处理印染废水系统，包括反应器箱 体和脱硫尾气增压系统，所述反应器箱体包括两个相通的进水腔和出水腔，所 述进水腔底部设有微孔曝气管，所述微孔曝气管与脱硫尾气增压系统相连;所 述出水腔底部设有污泥斗，上部设有填料。
所述填料为斜板填料或斜管填料。
本实用新型的一种废烟气协同处理印染废水系统的有益效果如下：
(1)本实用新型的废烟气协同处理印染废水系统，针对靛蓝染料废水高 PH、高色度、高SS、高盐分等特点，抛弃传统预处理加酸中和的作法，利用电 厂脱硫尾气(主要成分二氧化碳)对废水进行曝气中和，大大减少传统加酸中和 的药剂购置费，同时避免脱硫尾气中二氧化碳排入大气，有效减少碳排量。
(2)曝气中和同时，废水中水溶性的靛蓝隐色体钠盐氧化为不溶性的固 体靛蓝染料，在斜板(管)填料沉淀区沉降，避免进入后续生化单元对系统进 行冲击，大大降低生化单元的有机负荷。
(3)反应箱本体设置微孔曝气管，无需再设置搅拌器对废水进行混合， 节省投资，减少运行费用。
