申请日2012.11.05
公开(公告)日2013.04.24
IPC分类号C02F1/04
摘要
本实用新型涉及石油化工领域，特别涉及一种分离延迟焦化装置污水焦粉的塔。该分离延迟焦化装置污水焦粉的塔，包括塔体，在塔体同侧的上部和下部分别设有进料口和蒸汽入口，在塔体的顶部和底部分别设有塔顶出料口和塔底出料口，在进料口和蒸汽入口之间的塔体内壁上由上而下依次相对设有若干个位置交错设置且向下倾斜的塔盘，在塔盘上设有若干排平行设置的由若干片上大下小的翅片并排组成的翅片排，相邻两翅片排中的翅片相对交错设置，翅片上端与塔盘固定，下端向下倾斜设置，在塔盘上对应每一翅片下方的位置均设有透气孔。本实用新型的有益效果是：能有效地分离焦化污水中的焦粉，提高了塔盘的使用效率，保证了生产设备的长周期运行。
权利要求书
1.一种分离延迟焦化装置污水焦粉的塔，其特征是：包括塔体，在塔体同 侧的上部和下部分别设有进料口和蒸汽入口，在塔体的顶部和底部分别设有塔 顶出料口和塔底出料口，在进料口和蒸汽入口之间的塔体内壁上由上而下依次 相对设有若干个位置交错设置且向下倾斜的塔盘，上一层塔盘的底端均位于下 一层塔盘的顶端上方，在塔盘上设有若干排平行设置的由若干片上大下小的翅 片并排组成的翅片排，相邻两翅片排中的翅片相对交错设置，翅片下端为弧形， 翅片上端与塔盘固定，下端向下倾斜设置，在塔盘上对应每一翅片下方的位置 均设有透气孔。
2.根据权利要求1所述的一种分离延迟焦化装置污水焦粉的塔，其特征是： 所述向下倾斜的塔盘底面与塔壁的夹角为5°-32°。
3.根据权利要求1或2所述的一种分离延迟焦化装置污水焦粉的塔，其特 征是：在塔盘的下半部分沿塔盘边缘圆周设有弧形防冲刷挡板，在防冲刷挡板 下端对应塔盘底端的位置设有一弧形中间挡板，防冲刷挡板和中间挡板与塔盘 之间均设有缝隙。
4.根据权利要求3所述的一种分离延迟焦化装置污水焦粉的塔，其特征是： 在防冲刷挡板和中间挡板的内壁上均匀布设有若干个上小下大且下端为弧形的 实心圆锥体。
说明书
一种分离延迟焦化装置污水焦粉的塔
(一)技术领域
本实用新型涉及石油化工领域，特别涉及一种分离延迟焦化装置污水焦粉 的塔。
(二)背景技术
目前，石油化工行业中的延迟焦化装置在生产过程中，会产生大量的含焦 粉的污水，为了节能减耗，需要把焦化污水输送到下游装置的酸性气双脱装置 及酸性水汽提塔进行净化处理、回收。现有的酸性水汽提塔的塔盘一般都是水 平安装在塔的内部，在处理焦化污水的过程中，焦粉会沉降到酸性水汽提塔的 塔盘上，时间长了会堵塞塔盘，造成塔内的压降增大，使塔盘的使用效率降低， 致使酸性水汽提塔不能长周期运行，因此，分离焦化污水中的焦粉，降低下游 装置的加工负荷，就显得非常重要。
(三)发明内容
本实用新型为了弥补现有技术的不足，提供了一种结构设计合理、操作简 单、分离效果明显、能有效地分离焦化污水中的焦粉、避免了塔盘堵塞、塔盘 使用效率高、防止流体冲刷塔壁、保证生产设备长周期运行的分离延迟焦化装 置污水焦粉的塔。
本实用新型是通过如下技术方案实现的：

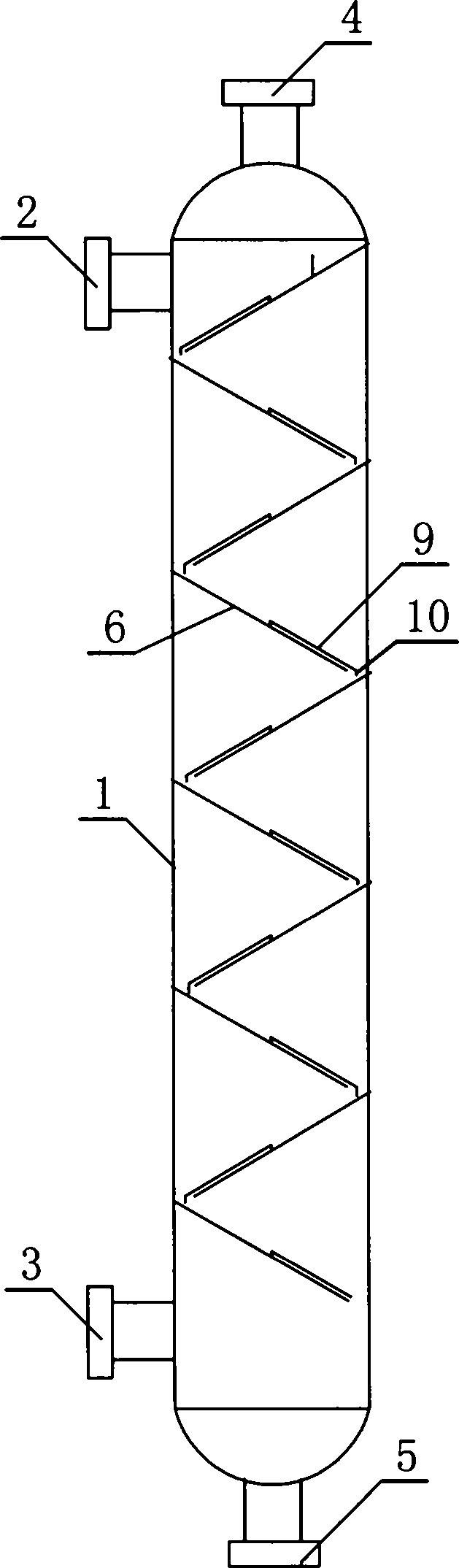

一种分离延迟焦化装置污水焦粉的塔，包括塔体，在塔体同侧的上部和下 部分别设有进料口和蒸汽入口，在塔体的顶部和底部分别设有塔顶出料口和塔 底出料口，在进料口和蒸汽入口之间的塔体内壁上由上而下依次相对设有若干 个位置交错设置且向下倾斜的塔盘，上一层塔盘的底端均位于下一层塔盘的顶 端上方，在塔盘上设有若干排平行设置的由若干片上大下小的翅片并排组成的 翅片排，相邻两翅片排中的翅片相对交错设置，翅片下端为弧形，翅片上端与 塔盘固定，下端向下倾斜设置，在塔盘上对应每一翅片下方的位置均设有透气 孔。
所述向下倾斜的塔盘底面与塔壁的夹角为5°-32°
在塔盘的下半部分沿塔盘边缘圆周设有弧形防冲刷挡板，在防冲刷挡板下 端对应塔盘底端的位置设有一弧形中间挡板，防冲刷挡板和中间挡板与塔盘之 间均设有缝隙。
在防冲刷挡板和中间挡板的内壁上均匀布设有若干个上小下大且下端为弧 形的实心圆锥体。
本实用新型的有益效果是：该分离延迟焦化装置污水焦粉的塔，结构设计 合理，操作简单，分离效果明显，能有效地分离焦化污水中的焦粉，使焦粉不 沉降在塔盘上，避免了塔盘堵塞，提高了塔盘的使用效率，在塔盘的下半部分 沿塔盘边缘圆周设有弧形防冲刷挡板，在防冲刷挡板下端对应塔盘底端的位置 设有一弧形中间挡板，以防止斜向下流动的带焦粉的流体冲刷塔壁，对塔壁造 成破坏，在防冲刷挡板和中间挡板的内壁上均匀布设有若干个上小下大且下端 为弧形的实心圆锥体，便于流体流动，防止焦粉粘贴在塔壁上，增强防冲刷挡 板和中间挡板的抗冲刷能力，降低了下游装置的加工负荷，保证了生产设备的 长周期运行。
