申请日2012.11.05
公开(公告)日2013.05.01
IPC分类号B01D61/08; C02F1/44
摘要
本实用新型公开一种RO机反渗透废水回收循环节水器，包括RO储水桶、循环节水器;进水口;出水阀a;出水阀b;RO纯水机，其纯水出口分别连通出水阀a和RO储水桶;三通阀a，连通RO纯水机的废水出口、循环节水器、进水口;三通阀b，连通RO纯水机的进水口、循环节水器、出水阀b;逆止阀，设置在循环节水器和RO纯水机之间，阻止液体由循环节水器进入RO纯水机;减压阀，设置在循环节水器与进水口之间。可以防止净水器被损坏，节约用水，与环境友好。
权利要求书

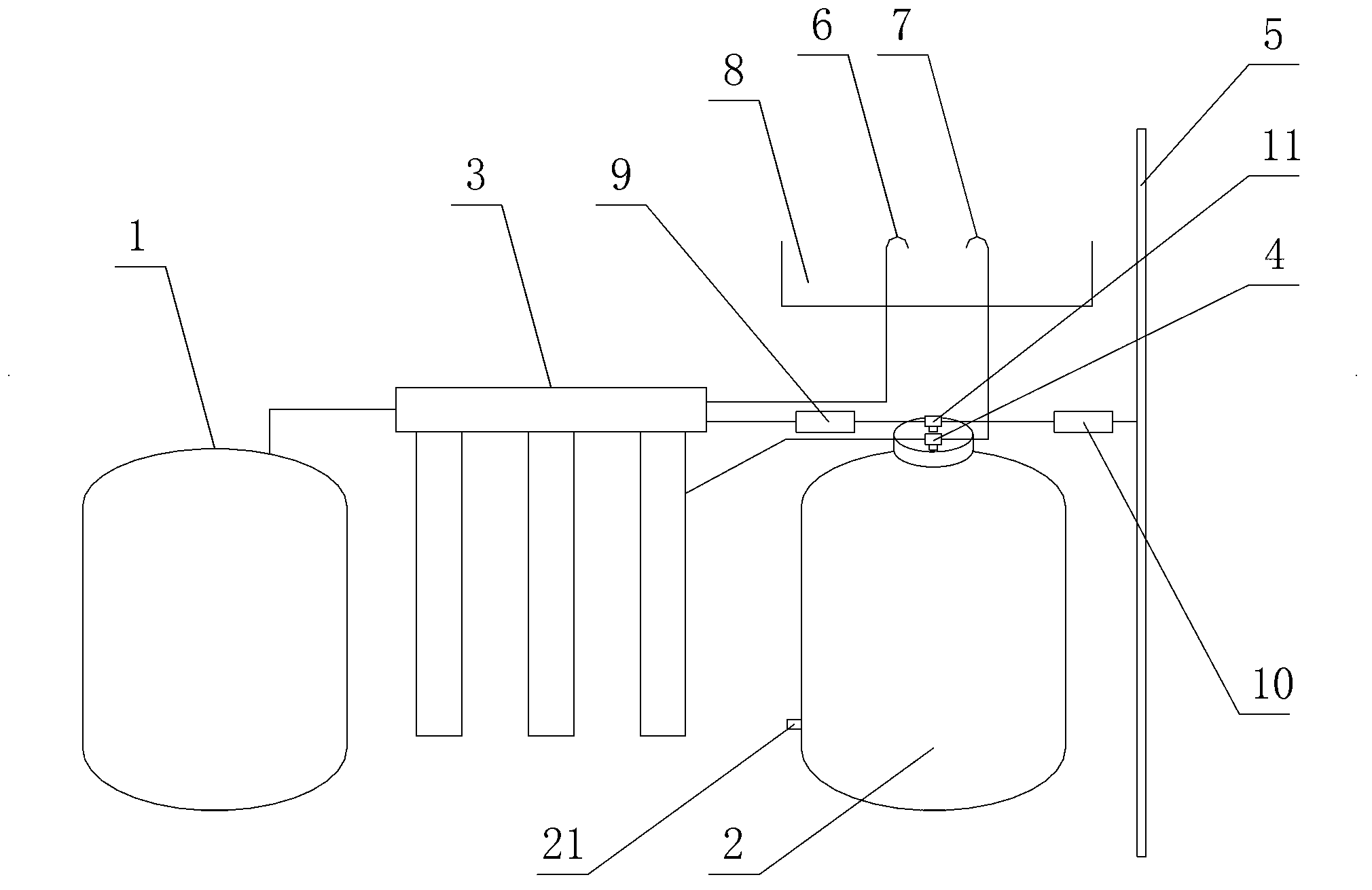

1.一种RO机反渗透废水回收循环节水器，其特征在于，包括RO储水桶 (1)、循环节水器(2);进水口(5);出水阀a(6);出水阀b(7);
RO纯水机(3)，其纯水出口分别连通所述出水阀a(6)和所述RO储 水桶(1);
三通阀a(11)，连通所述RO纯水机(3)的废水出口、所述循环节水 器(2)、所述进水口(5);
三通阀b(4)，连通所述RO纯水机(3)的进水口、所述循环节水器(2)、 所述出水阀b(7);
逆止阀(9)，设置在所述循环节水器(2)和所述RO纯水机(3)之间， 阻止液体由所述循环节水器(2)进入所述RO纯水机(3);
减压阀(10)，设置在所述循环节水器(2)与所述进水口(5)之间。
2.根据权利要求1所述的RO机反渗透废水回收循环节水器，其特征在于， 所述出水阀a(6)和所述出水阀b(7)均为水龙头。
3.根据权利要求1所述的RO机反渗透废水回收循环节水器，其特征在于， 所述进水口(5)连通市政自来水管。
说明书
一种RO机反渗透废水回收循环节水器
技术领域
本实用新型涉及一种RO机反渗透废水回收循环节水器。
背景技术
人类的进步推动科学发展的同时，大自然的破坏、环境的恶化造成水污染， 导致健康饮水匮乏，饮水不健康导致各种疾病的发生，癌症等疾病的发病率越 来越高，饮水健康问题已经越来越受到重视，而反渗透技术用于净水已经走入 千家万户，但是，传统的净水设备在使用的过程中存在较多的问题。
其一、在将市政自来水净化成可安全饮用的纯水的过程中，产生大量被随 意排放的废水，导致水资源被大量浪费;
其二、市政自来水水压不稳，特别是高层与低层之间相差颇大，在一些低 层使用净水器时，常会因为市政自来水水压过高而导致净水设备受损;
上述两种状况的存在强烈的制约了净水设备的发展，亟待改进。
实用新型内容
针对现有技术存在的问题，本实用新型的目的在于提出一种RO机反渗透废 水回收循环节水器，可以防止净水器被损坏，节约用水，与环境友好。
为达此目的，本实用新型采用以下技术方案：
一种RO机反渗透废水回收循环节水器，包括RO储水桶、循环节水器;进 水口;出水阀a;出水阀b;RO纯水机，其纯水出口分别连通出水阀a和R O储水桶;三通阀a，连通RO纯水机的废水出口、循环节水器、进水口;三 通阀b，连通RO纯水机的进水口、循环节水器、出水阀b;逆止阀，设置在 循环节水器和RO纯水机之间，阻止液体由循环节水器进入RO纯水机;减压 阀，设置在循环节水器与进水口之间。出水阀a和出水阀b均为水龙头。进水 口连通市政自来水管。
基于以上技术方案的公开，本实用新型具备如下有益效果：
本实用新型可以防止净水器被损坏同时，废水重利用可以节约用水，与环 境友好。
