申请日2012.10.24
公开(公告)日2013.05.29
IPC分类号B01D36/04
摘要
本实用新型涉及一种造纸专用废水纤维分离器，其包括分离塔和纤维收集装置，所述分离塔上部为圆筒沉淀区，所述圆筒沉淀区下部连接一锥形污泥斗;所述分离塔中部具有一用于进废水的中心管;所述圆筒沉淀区内设置有沉淀器，所述沉淀器上方设置高压喷淋冲洗网，所述高压喷淋冲洗网上方设置弹性填料网，所述锥形污泥斗通过管道连接至所述纤维收集装置。所述沉淀器是是斜管沉淀器，其为套合于所述圆筒沉淀区内的圆柱体，由玻璃钢蜂窝填料组成。本实用新型即可回收大颗粒的纤维，也可回收小颗粒的纤维，经过几层回收，回收效果好，无需添加化学絮凝剂，较环保。回收的纤维浆及时送到配浆池回收利用，清水经处理后继续使用，提高了回收利用率。
权利要求书
1.一种造纸专用废水纤维分离器，其特征在于：
包括分离塔和纤维收集装置，所述分离塔上部为圆筒沉淀区，所述圆筒沉淀区下部连接一锥形污泥斗;所述分离塔中部具有一用于进废水的中心管;所述圆筒沉淀区内设置有沉淀器，所述沉淀器上方设置弹性填料网。
2.如权利要求1所述造纸专用废水纤维分离器，其特征在于：
所述中心管下端口为喇叭口，所述喇叭口下方设置一反射板。
3.如权利要求1所述造纸专用废水纤维分离器，其特征在于：
所述沉淀器上方设置高压喷淋冲洗网，所述高压喷淋冲洗网上方设置弹性填料网。
4.如权利要求1所述造纸专用废水纤维分离器，其特征在于：
所述锥形污泥斗通过管道连接至所述纤维收集装置。
5.如权利要求1所述造纸专用废水纤维分离器，其特征在于：
所述纤维收集装置通过浆泵连接到配浆池。
6.如权利要求1所述造纸专用废水纤维分离器，其特征在于：
所述分离塔上部圆筒沉淀区外侧设置集水槽。
7.如权利要求1或3所述造纸专用废水纤维分离器，其特征在于：
所述沉淀器是斜管沉淀器，其为套合于所述圆筒沉淀区内的圆柱体，由
玻璃钢蜂窝填料组成。
8.如权利要求1所述造纸专用废水纤维分离器，其特征在于：
所述纤维收集装置内设置搅拌器。
9.如权利要求1所述造纸专用废水纤维分离器，其特征在于：
所述弹性填料网为绳状弹性填料网。
说明书
造纸专用废水纤维分离器
技术领域
本实用新型涉及一种造纸专用废水纤维分离器。
背景技术
环境保护对造纸生产的生产线要求很严格，要求达到废水零排放。要求废水以零排放的状态循环回用。要保证造纸的生产与减轻废水处理的负荷、成本，要求首先把废水中的纤维有效及时的分离出来，回收造纸。
现有的沉淀设备沉淀比重比水大的颗粒状杂物效果良好，而且要添加聚合氯化铝等腐蚀性强的絮凝剂。而造纸新鲜废水中主要是与水比重接近的植物细小纤维，在现有沉淀器中沉淀效果很差，与水分离困难，在收集回用的废水中混有较多纤维。因而因纤维浓度高而产生发酵、腐烂，增加了深度生化水处理的负担与成本，给造纸生产线造成困难。在造纸生产线废水零排放系统中处理水时还不能添加聚合氯化铝等腐蚀性强的絮凝剂，否则会因零排放的不断的循环回用而大量积累，造成设备、原料腐蚀而无法生产。因此急需一种适用于造纸生产线废水零排放系统、不用添加任何絮凝剂使水与纤维分离，并能将纤维在新鲜的状态下回收造纸的设备。
实用新型内容
为解决现有技术存在的问题，本实用新型提供一种能回收细小纤维、不添加化学絮凝剂、可在新鲜的状态下回收纤维的造纸专用废水纤维分离器。
本实用新型所述造纸专用废水纤维分离器，其包括分离塔和纤维收集装置，所述分离塔上部为圆筒沉淀区，所述圆筒沉淀区下部连接一锥形污泥斗;所述分离塔中部具有一用于进废水的中心管;所述圆筒沉淀区内设置有沉淀器，所述沉淀器上方设置弹性填料网。
所述中心管下端口为喇叭口，所述喇叭口下方设置一反射板。
所述沉淀器上方设置高压喷淋冲洗网，所述高压喷淋冲洗网上方设置弹性填料网。
所述锥形污泥斗通过管道连接至所述纤维收集装置。
所述纤维收集装置通过浆泵连接到配浆池。
所述分离塔上部圆筒沉淀区外侧设置集水槽。
所述沉淀器是是斜管沉淀器，其为套合于所述圆筒沉淀区内的圆
柱体，由玻璃钢蜂窝填料组成。
所述纤维收集装置内设置搅拌器。
优选，所述弹性填料网为绳状弹性填料网。
本实用新型所述造纸专用废水纤维分离器，其有益效果是：

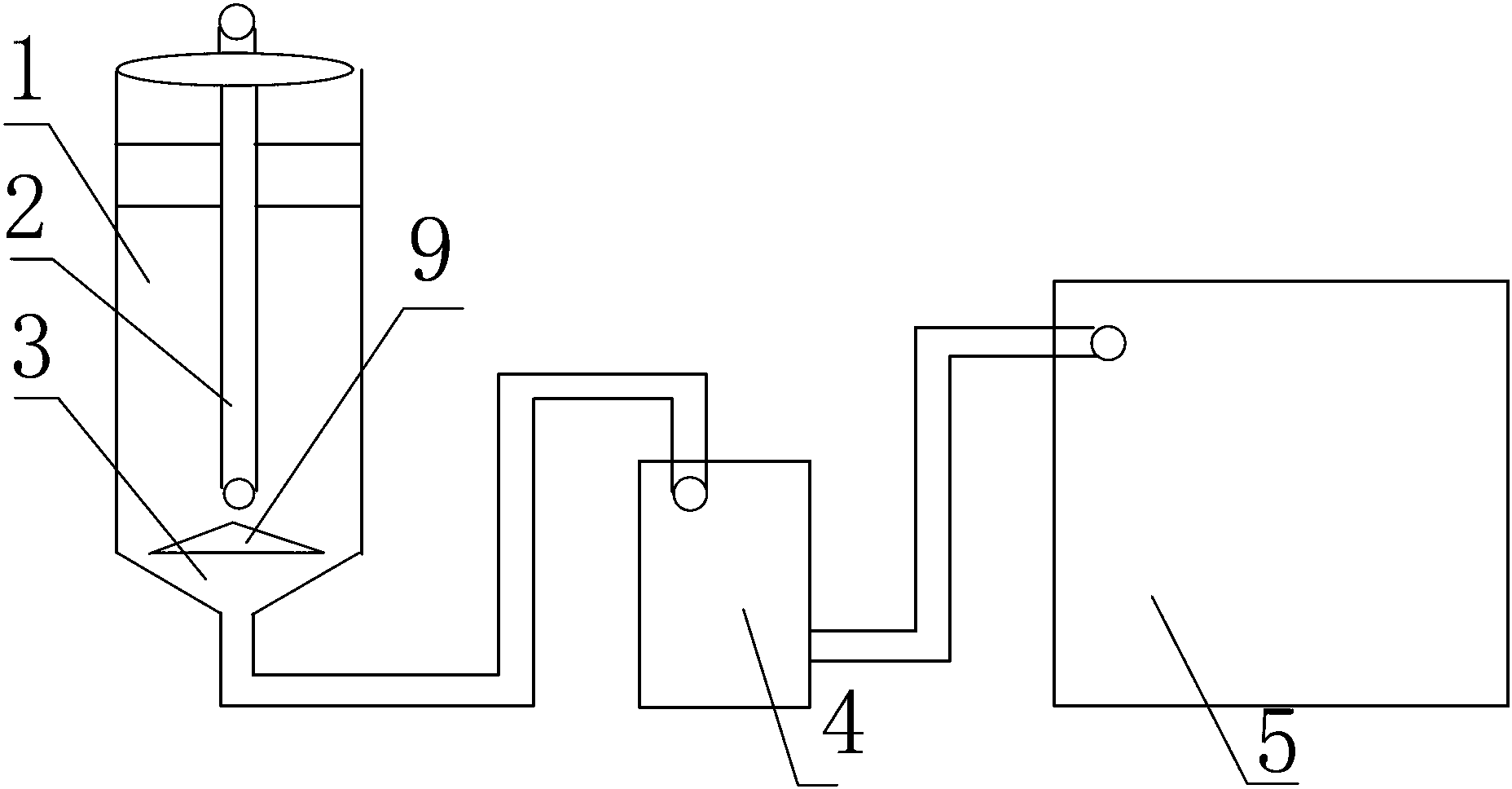

设置一分离塔，废水从分离塔顶部的中心管进入分离塔的沉淀区，沉速等于水流上升速度的纤维在圆筒沉淀区与污泥斗之间形成一悬浮缓冲层，对随水流上升的纤维拦截和过滤，未被拦截的纤维则在圆筒沉淀区上升过程中絮聚，通过斜管沉淀器后，仍没来得及絮聚的细小纤维上升到塔上部，经绳状弹性填料网拦截絮聚，斜管沉淀器分离、向下沉淀，澄清的次清水由塔上部集水槽收集，回用配浆或进一步深度生化净化处理生成满足造纸生产线关键工序需用的清水，回收的纤维在保鲜的状态下从底部管道送到纤维回收桶，再经纤维回收桶及时连续的经浆泵送至纸机的配浆池回用造纸。因此，即可回收大颗粒的纤维，也可回收小颗粒的纤维，经过几层回收，回收效果好，无需添加化学絮凝剂，较环保。回收的纤维浆及时送到配浆池回收利用，清水经处理后继续使用，提高了回收利用率。
