申请日2012.10.23
公开(公告)日2013.04.24
IPC分类号C02F1/52; C02F1/40
摘要
本实用新型公开了一种原油污水处理装置，是为解决含10-30微米直径悬浮污油颗粒污水的排放问题而设计的，包括设在沉降罐内的配水筒和集水筒、连接配水筒的污水管、溶气水管和集油槽、连接集水筒的中心排泥管、排水管和出水管、依次连接出水管的截止阀、过滤器、流量计、清水截止阀、溶气泵、止回阀、气泡分离器、溶气水减压阀和溶气水管等。本原油污水处理装置的溶气泵抽吸集水筒中的清水及沉降罐内的空气，形成气水溶解混合物，经弹簧释放器突然释放，产生大量微小气泡，粘附含油污水中的悬浮物或原油颗粒后排出罐外。本实用新型能处理含10-30微米直径悬浮污油颗粒的原油污水，处理效果好，效率高，能减少原油浪费，满足环保要求。
权利要求书
1.一种原油污水处理装置，其特征在于：

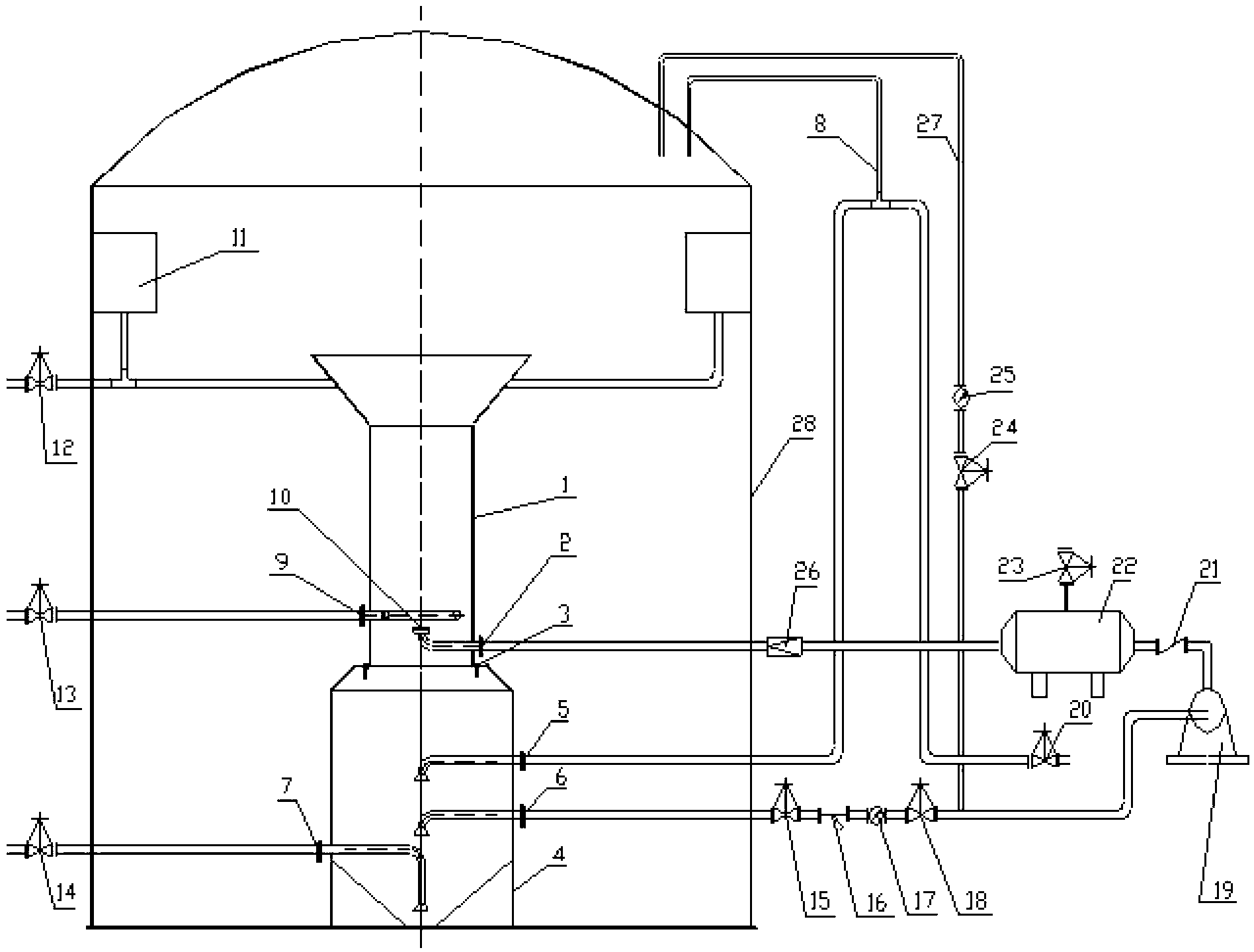

配水筒(1)顶端为扩径口向上的锥筒，集水筒(4)顶端为扩径口 向下的锥筒，配水筒(1)底端通过螺钉(3)连接集水筒(4)，集水筒(4) 连接沉降罐(28)底面;
配水筒(1)连接污水管(9)、溶气水管(2)和集油槽(11);污水管 (9)连接设在罐外的污水截止阀(13)，污水管(9)出口设在配水筒(1) 内下部;溶气水管(2)设在配水筒(1)内底部，其出口连接弹簧释放 器(10);集油槽(11)设在沉降罐(28)内上部，并连接设在罐外的原 油截止阀(12);
集水筒(4)连接中心排泥管(7)、排水管(5)和出水管(6);中心 排泥管(7)连接设在罐外的排泥截止阀(14);排水管(5)连接设在罐 顶的虹吸破坏管(8)和罐外的减压阀(20);出水管(6)依次连接设在 罐外的截止阀(15)、过滤器(16)、流量计(17)、清水截止阀(18)、 溶气泵(19)、止回阀(21)、设有气泡截止阀(23)的气泡分离器(22)、 溶气水减压阀(26)和溶气水管(2)，清水截止阀(18)后端管路连接连 通罐顶的空气管(27)，空气管(27)上连接空气截止阀(24)和空气流 量计(25)。
说明书
原油污水处理装置
技术领域
本实用新型涉及一种原油污水处理装置，属于油田原油污水处理 技术领域。
背景技术
一般情况下，油田原油污水处理是将含油污水打入沉降除油罐进 行初步沉降分离，油水界面上方的原油通过溢流槽溢出，油水界面下 方的污水经沉降后进行二次回注，污泥则通过罐底排泥管排出，该原 油污水处理自然沉降法一般只能处理直径在50微米以上的大污油颗 粒。因小直径的污油颗粒在短时间内很难沉降，所以直径在10-30微 米之间的悬浮污油颗粒只能随污水排放，既浪费原油，又影响环保。
发明内容
本实用新型的目的在于提供一种原油污水处理装置，其能有效地 处理含10-30微米直径悬浮污油颗粒的原油。
本实用新型的具体技术方案如下：
配水筒顶端为扩径口向上的锥筒，集水筒顶端为扩径口向下的锥 筒，配水筒底端通过螺钉连接集水筒，集水筒连接沉降罐底面。
配水筒连接污水管、溶气水管和集油槽;污水管连接设在罐外的 污水截止阀，污水管出口端设在配水筒内下部;溶气水管设在配水筒 内底部，其出口端连接弹簧释放器;集油槽设在沉降罐内上部，并连 接设在罐外的原油截止阀。
集水筒连接中心排泥管、排水管和出水管;中心排泥管连接设在 罐外的排泥截止阀;排水管连接设在罐顶的虹吸破坏管和罐外的减压 阀;出水管依次连接设在罐外的截止阀、过滤器、流量计、清水截止 阀、溶气泵、止回阀、设有气泡截止阀的气泡分离器、溶气水减压阀 和溶气水管，清水截止阀后端管路连接连通罐顶的空气管，空气管上 设有空气截止阀和空气流量计。
本原油污水处理装置的溶气泵将集水筒中的清水及沉降罐罐顶 的空气抽吸到泵中，形成气水溶解混合物，经弹簧释放器突然释放后， 产生大量微小气泡，吸收粘附含油污水中的悬浮物或者原油，形成浮 油层，并经集油槽排出罐外。获得的清水一部分以溶气水的形式回流 使用，一部分排出罐外。污水处理产生的污泥沉降到罐底，经中心排 泥管定期排出罐外。本实用新型能处理含10-30微米直径悬浮污油颗 粒的原油污水，处理效果好，效率高，能减少原油浪费，满足环保要 求。
