公开(公告)日2013.05.01
IPC分类号F16K11/074
摘要
本发明公开了一种多路水处理换向阀，包括转阀片下端面的返流沉孔通过转阀片上端面的背压孔与阀芯腔连通;所述背压孔相对定阀片端面上的水孔，通过阀芯腔底部与阀体上至少两个进水孔转位关闭或连通。通过将现有技术中的多个单一进水孔的开关阀连为一体，一阀多用，结构紧凑体积小，有效地降低了生产成本。工作中，通过所述背压孔进入阀芯腔的流体作用在转阀片上端面向下产生的背压力，同作用在转阀片下端面返流沉孔内的流体向上产生的压力相等。当背压孔与阀体上的进水孔转位连通时，始终保持压力平衡，转动控制杆带动转阀片转位换向轻便快捷，明显地提高了转、定阀片端面对合连接的密封性。
权利要求书

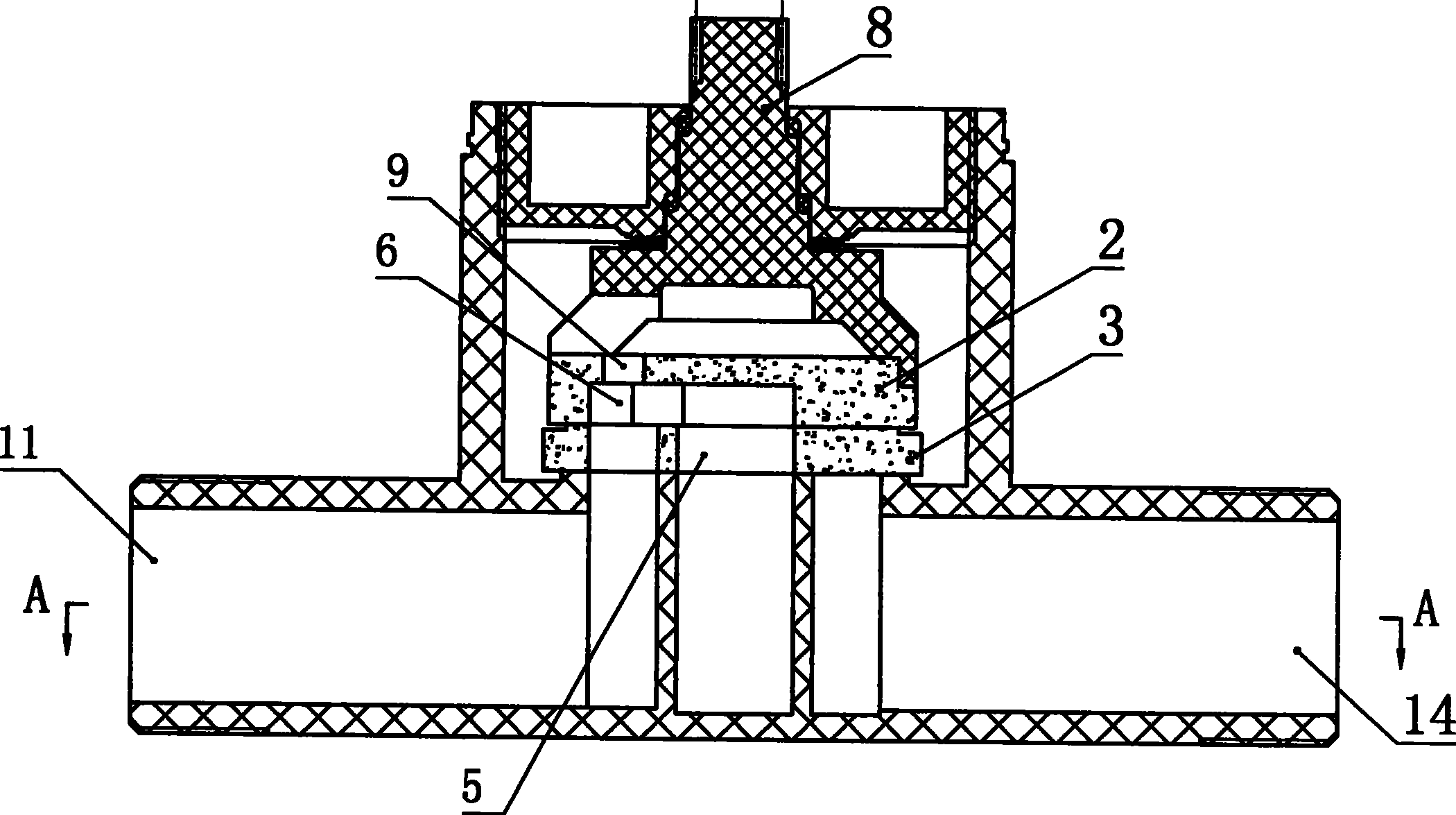

1.一种多路水处理换向阀，包括阀体阀芯腔上下连有端面对合密封 的转、定阀片，以及转阀片下端面的返流沉孔通过转阀片上端面的背压 孔与阀芯腔连通;其特征在于：所述的背压孔(9)相对定阀片(3)端 面上的水孔，通过阀芯腔底部与阀体上至少两个进水孔转位关闭或连通。
2.根据权利要求1所述的一种多路水处理换向阀，其特征在于：所 述的背压孔(9)相对定阀片(3)端面上的第一水孔(1)和第二水孔(4)， 通过阀芯腔底部与阀体上的第一进水孔(11)和第二进水孔(14)转位 关闭。
3.根据权利要求1所述的一种多路水处理换向阀，其特征在于：所 述的背压孔(9)相对定阀片(3)端面上的第一水孔(1)和第二水孔(4)， 通过阀芯腔底部与阀体上的第一进水孔(11)和第二进水孔(14)依次 转位连通。
4.根据权利要求1所述的一种多路水处理换向阀，其特征在于：所 述的背压孔(9)相对定阀片(3)端面上的第一水孔(1)、第二水孔(4) 和第三水孔(7)，通过阀芯腔底部与阀体上的第一进水孔(11)、第二进 水孔(14)和第三进水孔(17)转位关闭。
5.根据权利要求1所述的一种多路水处理换向阀，其特征在于：所 述的背压孔(9)相对定阀片(3)端面上的第一水孔(1)、第二水孔(4) 和第三水孔(7)，通过阀芯腔底部与阀体上的第一进水孔(11)、第二进 水孔(14)和第三进水孔(17)依次转位连通。
6.根据权利要求1至5中任一项所述的一种多路水处理换向阀，其 特征在于：所述返流沉孔(6)由半圆沉孔与扇形沉孔连接组成。
说明书
一种多路水处理换向阀
(一)技术领域：本发明涉及水处理换向装置;具体涉及一种多路水处 理换向阀。
(二)背景技术：现有技术中水处理装置在工作中，根据不同水处理的 加工要求，通常是在所述水处理装置进、出水孔的连接管路上，并联多 个单一进水孔的开关阀，以依次实现对进入水处理装置的待处理水、经 水处理设备净化的过滤水和压缩空气的开关控制。其存在不足：一是由 多个单一进水孔的开关阀并联连接的管路结构杂乱，体积庞大，生产成 本高;二是所述单一进水孔的开关阀进水腔进水压力与阀芯腔大气压力 存在较大的压力差，工作中，转动控制转阀片开关阀门阻力大，操作不 轻便;三是因所述进水腔与阀芯腔存在较大的压力差，当进水压力过大 时，常造成转、定阀片对合连接的端面密封不严，出现泄漏水的现象。
(三)发明内容：针对上述现有技术存在的不足，本发明的目的在于提 供一种多路水处理换向阀，旨在实现一阀多用，结构紧凑，降低生产成 本，以及开关阀门操作轻便和增加转、定阀片端面对合的密封性。
为实现上述目的，本发明的技术方案是这样实现的，这种多路水处理 换向阀，包括阀体阀芯腔上下连有端面对合密封的转、定阀片，以及转 阀片下端面的返流沉孔通过转阀片上端面的背压孔与阀芯腔连通;它是 所述的背压孔相对定阀片端面上的水孔，通过阀芯腔底部与阀体上至少 两个进水孔转位关闭或连通。
实施上述技术方案时，本发明第一种选择是，所述的背压孔相对定阀 片端面上的第一水孔和第二水孔，通过阀芯腔底部与阀体上的第一进水 孔和第二进水孔转位关闭。
实施上述技术方案时，本发明第二种选择是，所述的背压孔相对定阀 片端面上的第一水孔和第二水孔，通过阀芯腔底部与阀体上的第一进水 孔和第二进水孔依次转位连通。
实施上述技术方案时，本发明第三种选择是，所述的背压孔相对定阀 片端面上的第一水孔、第二水孔和第三水孔，通过阀芯腔底部与阀体上 的第一进水孔、第二进水孔和第三进水孔转位关闭。
实施上述技术方案时，本发明第四种选择是，所述背压孔相对定阀片 端面上的第一水孔、第二水孔和第三水孔，通过阀芯腔底部与阀体上的 第一进水孔、第二进水孔和第三进水孔依次转位连通。
实施上述技术方案时，本发明第五种选择是，所述返流沉孔由半圆沉 孔与扇形沉孔连接组成。
本发明通过采取上述结构，将现有技术多个单一进水孔的开关阀连为 一体，工作中控制所述背压孔相对定阀片端面上的水孔，通过阀芯腔底 部与阀体上的第一进水孔、第二进水孔和第三进水孔转位关闭或连通， 实现了进入水处理装置的待处理水、经水处理设备净化的过滤水和压缩 空气的开关。一阀多用，结构紧凑体积小，有效地降低了生产成本。
根据密闭容器内流体压力处处相等的原理，工作中，通过所述背压孔 进入阀芯腔的流体作用在转阀片上端面向下产生的背压力，同作用在转 阀片下端面返流沉孔内的流体向上产生的压力相等。当背压孔与阀体上 第一、第二和第三进水孔依次转位连通时，始终保持压力平衡，转动控 制杆带动转阀片转位换向轻便快捷，明显地提高了转、定阀片端面对合 连接的密封性。
