申请日2013.01.09
公开(公告)日2013.06.19
IPC分类号E03F5/02
摘要
本实用新型涉及一种整体玻璃钢污水检查井，包括井筒、井座和收口，所述井座由井身和底座构成，井身的顶部通过收口与井筒连接，井身与收口的连接处以及收口与井筒的连接处均通过玻璃钢外箍固定，井身的底部粘接底座，底座的上表面设有整导流槽或半导流槽，整导流槽或半导流槽端口处的井身外壁上均设有圆孔，圆孔上均粘接有进出水口支管。本实用新型的整体玻璃钢污水检查井整体成型后抗压、抗冲击强度、韧性比传统砖砌检查井、塑料检查井的强度、抗冲击性、韧性等安全系数增加数倍，强度可达50-120MPa，可以设计成满足各类承受内、外压力、轴向受力要求的结构;不需要进行防腐等措施和检修，可大量节约工程维护费用，让各界用户用的安全、放心。
权利要求书

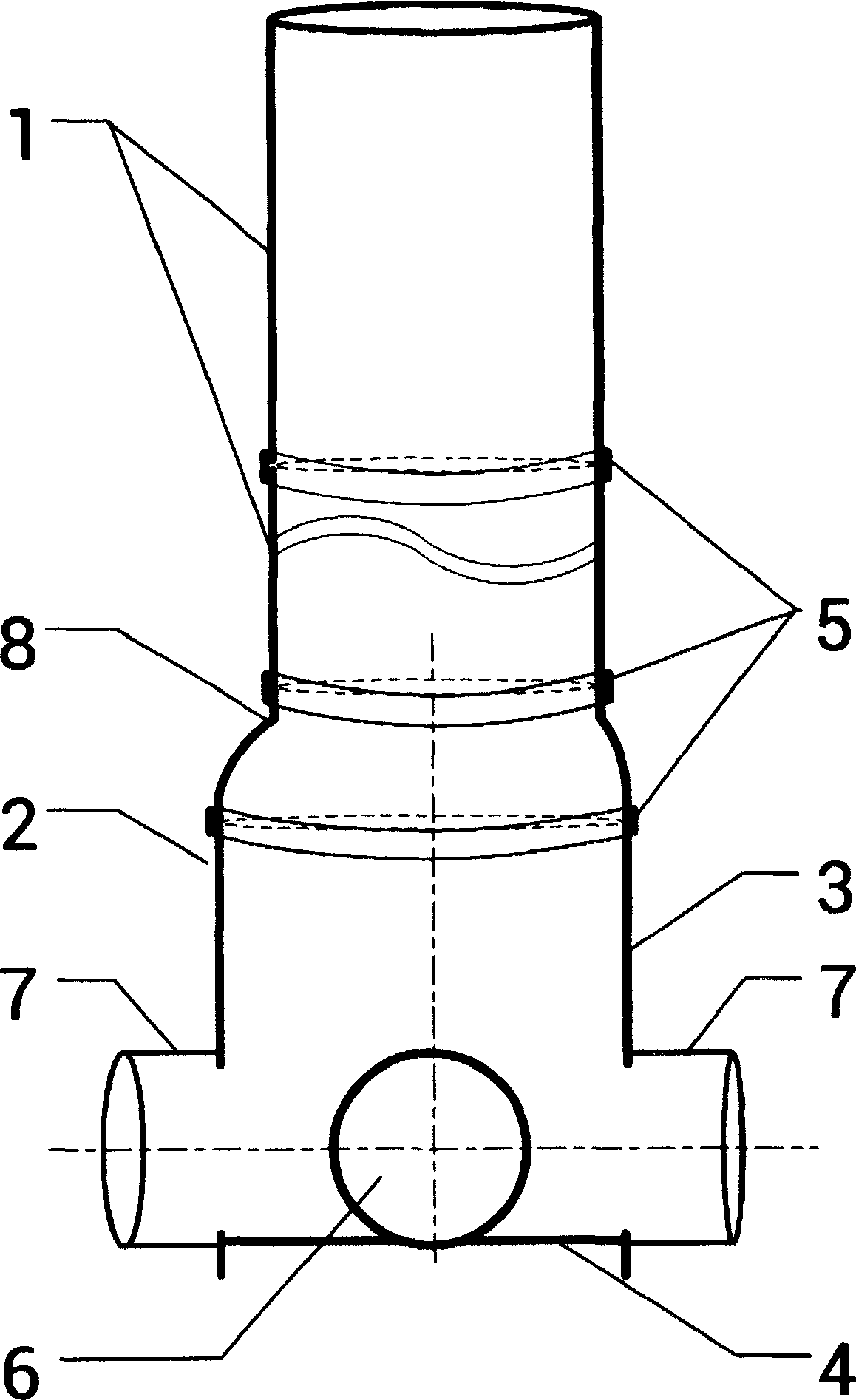

1.一种整体玻璃钢污水检查井，包括井筒(1)、井座(2)和收 口(8)，其特征在于：所述井座(2)由井身(3)和底座(4)构成， 井身(3)的顶部通过收口(8)与井筒(1)连接，井身(3)与收口 (8)的连接处以及收口(8)与井筒(1)的连接处均通过玻璃钢外 箍(5)固定，井身(3)的底部粘接底座(4)，底座(4)的上表面 设有整导流槽或半导流槽，整导流槽或半导流槽端口处的井身(3) 外壁上均设有圆孔(6)，圆孔(6)上均粘接有进出水口支管(7)。
2.根据权利要求1所述的整体玻璃钢污水检查井，其特征在于： 所述玻璃钢外箍(5)由4至8层宽度为15cm的玻纤布采用玻璃钢 粘接工艺缠绕糊制形成。
3.根据权利要求1所述的整体玻璃钢污水检查井，其特征在于： 所述整导流槽或半导流槽端口的个数为1、2、3或4个。
4.根据权利要求1所述的整体玻璃钢污水检查井，其特征在于： 所述圆孔(6)的孔底与整导流槽或半导流槽的槽底持平。
说明书
一种整体玻璃钢污水检查井
技术领域
本实用新型涉及一种整体玻璃钢污水检查井。
背景技术
目前排放污水所用的污水井通常是由砖砌成，然后在井的内壁贴 着砖面进行涂覆或衬里防腐，存在着施工工序多、涂覆层或衬里与砖 壁结合不牢易脱离、检修工期长的缺点。
实用新型内容
为解决上述技术问题，本实用新型提供一种结构简单、使用方便 的整体玻璃钢污水检查井。
本实用新型的整体玻璃钢污水检查井，包括井筒、井座和收口， 所述井座由井身和底座构成，井身的顶部通过收口与井筒连接，井身 与收口的连接处以及收口与井筒的连接处均通过玻璃钢外箍固定，井 身的底部粘接底座，底座的上表面设有整导流槽或半导流槽，整导流 槽或半导流槽端口处的井身外壁上均设有圆孔，圆孔上均粘接有进出 水口支管。
本实用新型的整体玻璃钢污水检查井，所述玻璃钢外箍由4至8 层宽度为15cm的玻纤布采用玻璃钢粘接工艺缠绕糊制形成。
本实用新型的整体玻璃钢污水检查井，所述整导流槽或半导流槽 端口的个数为1、2、3或4个。
本实用新型的整体玻璃钢污水检查井，所述圆孔的孔底与整导流 槽或半导流槽的槽底持平。
与现有技术相比本实用新型的有益效果为：本实用新型的整体玻 璃钢污水检查井的设计目的就是针对现有技术中的缺陷，采用纤维机 械缠绕生产的玻璃钢污水检查井，产品整体成型后抗压、抗冲击强度、 韧性比传统砖砌检查井、塑料检查井的强度、抗冲击性、韧性等安全 系数增加数倍。其比重在1.8-2.0，但强度可达50-120Mpa，这样它就 可以按用户的不同要求，设计成满足各类承受内、外压力、轴向受力 要求的结构。它与配管之间采用承插连接方式，安装快捷简便，同时 降低了吊装费用，提高了安装速度。彻底弥补塑料检查井易分层、脱 落，后期使用易渗漏，易导致检查井井身抗压、抗冲击强度、韧性衰 减的不足缺陷，从而解决了传统砖砌检查井施工工序多、涂覆层或衬 里与砖壁结合不牢，易脱离、检修工期长、使用寿命短的缺点。消除 影响建筑小区市政排污安全隐患，不需要进行防腐等措施和检修，可 大量节约工程维护费用，让各界用户用的安全、放心。
