申请日2012.09.26
公开(公告)日2013.03.13
IPC分类号C02F103/30; C02F9/14
摘要

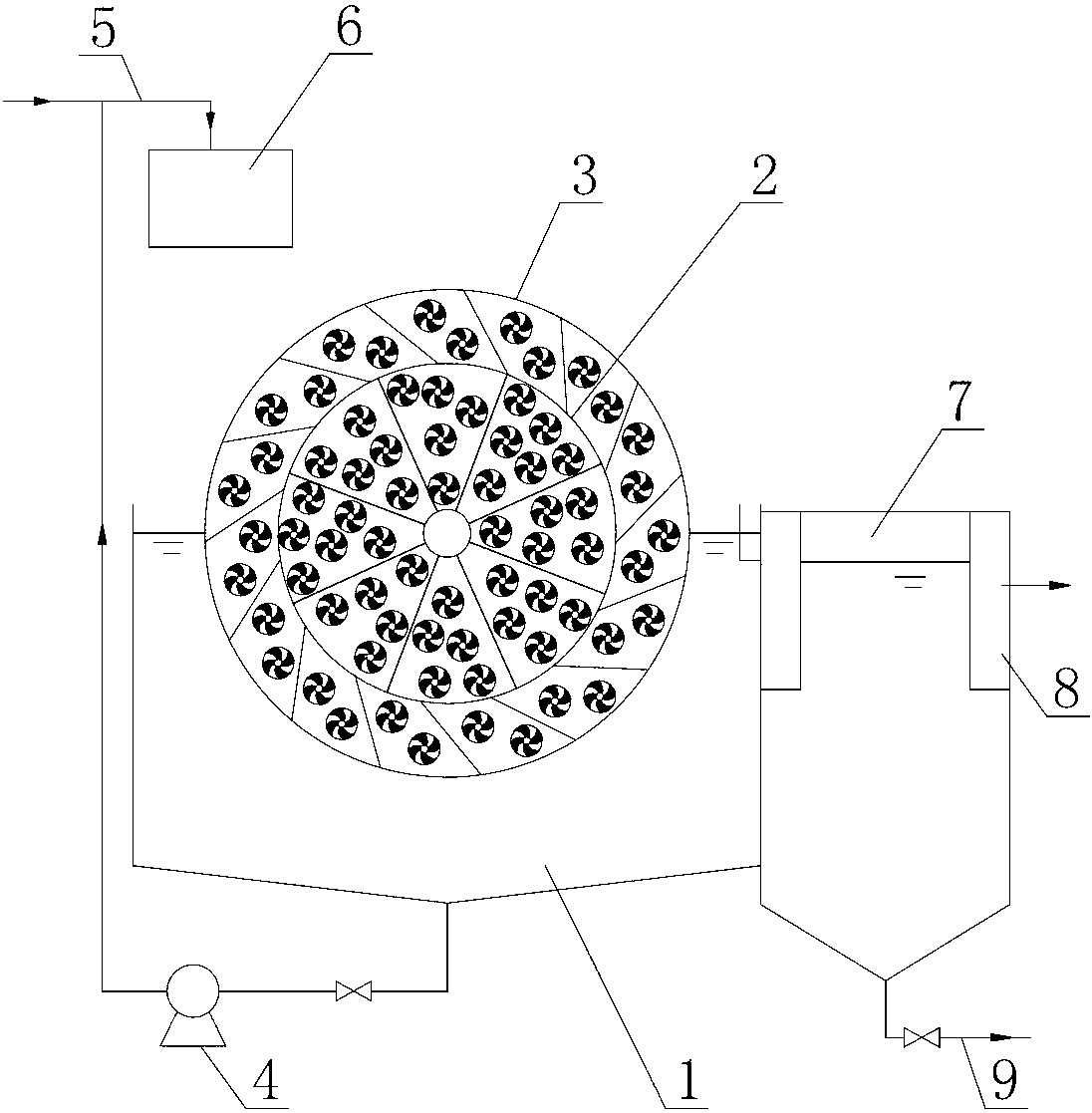

本实用新型公开了一种水力驱动复合生物污水处理设备，包括反应槽、与反应槽相连通的沉淀池及设置在反应槽外部的驱动装置，所述反应槽内富集活性污泥，反应槽上安装有转笼，转笼外部连接有水力旋转槽，水力旋转槽及转笼内部均填装有生物填料;所述驱动装置由回流泵、配水槽及连接在回流泵与配水槽之间的回流管组成，回流泵还与反应槽相连接，配水槽设于水力旋转槽的上方;所述沉淀池的侧壁上设有出水口，沉淀池的底部连接有排泥管。本实用新型完全由水力驱动，电耗极低，省去了常规生物处理工艺中的风机或机械曝气系统，大大降低了运行成本，节约了能耗，而且设备简易，运行灵活，管理维护方便。
权利要求书
1.一种水力驱动复合生物污水处理设备，包括反应槽、与反应槽相连通 的沉淀池及设置在反应槽外部的驱动装置，其特征在于：所述反应槽 内富集活性污泥，反应槽上安装有转笼，转笼外部连接有水力旋转槽 ，水力旋转槽及转笼内部均填装有生物填料;所述驱动装置由回流泵 、配水槽及连接在回流泵与配水槽之间的回流管组成，回流泵还与反 应槽相连接，配水槽设于水力旋转槽的上方;所述沉淀池的侧壁上设 有出水口，沉淀池的底部连接有排泥管。
2.根据权利要求1所述的水力驱动复合生物污水处理设备，其特征在于： 所述转笼两端的转轴固定在反应槽的槽壁上，转笼可绕转轴在反应槽 上旋转。
说明书
一种水力驱动复合生物污水处理设备
技术领域
本实用新型涉及污水处理技术领域，更具体地说，尤其涉及一种水力 驱动复合生物污水处理设备。
背景技术
目前，纺织印染终端废水的处理以活性污泥法、生物膜法等生物技术 为主，由于印染废水水质复杂、可生化性差，活性污泥法用于印染终 端废水处理，占地面积大，处理成本较高，同时处理效果受到水质水 量变化影响很大;传统的生物膜法虽然在处理系统中容积负荷高、微 生物种类更丰富，但需要更多的曝气量，运行费用较高，同时填料上 老化的微生物脱落易造成曝气头堵塞，且曝气头上方的填料导致维护 检修极为困难。
实用新型内容
本实用新型的目的在于针对上述现有技术的不足，提供一种运行成本 低、维护方便的水力驱动复合生物污水处理设备。
为实现上述目的，本实用新型所提供的水力驱动复合生物污水处理设 备，包括反应槽、与反应槽相连通的沉淀池及设置在反应槽外部的驱 动装置，所述反应槽内富集活性污泥，反应槽上安装有转笼，转笼外 部连接有水力旋转槽，水力旋转槽及转笼内部均填装有生物填料;所 述驱动装置由回流泵、配水槽及连接在回流泵与配水槽之间的回流管 组成，回流泵还与反应槽相连接，配水槽设于水力旋转槽的上方;所 述沉淀池的侧壁上设有出水口，沉淀池的底部连接有排泥管。
本实用新型通过水力驱动方式自然充氧，同时采用高效生物填料作为 生物膜载体，利用生物膜内微生物来降解污水中的有机污染物，并在 同一设备中构建出活性污泥和生物膜两套功能不同的生物处理系统， 具有较大的抗冲击负荷能力，脱氮、除磷效率高，出水水质稳定。
由于本实用新型完全由水力驱动，电耗极低，省去了常规生物处理工 艺中的风机或机械曝气系统，因此大大降低了运行成本，节约了能耗 ，而且设备简易，运行灵活，管理维护方便，可根据实际需要采用多 级串接或串并接混用的方式处理污水。
