申请日2012.09.12
公开(公告)日2013.03.20
IPC分类号C02F9/14
摘要
本实用新型公开了一种氮肥厂污水处理装置，解决了现有的污水处理装置不能对氮肥生产过程中产生的废水进行深度处理的问题。包括依次串联的集水池(3)、曝气调节池(6)、混凝气浮池(9)和膜生物反应器(10)，在集水池(3)上设置的污水进水口(1)上设置有粗格栅(2)，在曝气调节池(6)的入水口上设置有细格栅(5)，膜生物反应器(10)的排污口与污泥池(12)连通，混凝气浮池(9)的排污口通过混凝气浮池排污管(15)与污泥池(12)连通，污泥脱水机(16)的输出口通过脱水回用管(18)与集水池(3)连通。本实用新型达到了对污水的深度处理，减少了废水的排放量，增加了处理后水的生产回用量。
权利要求书

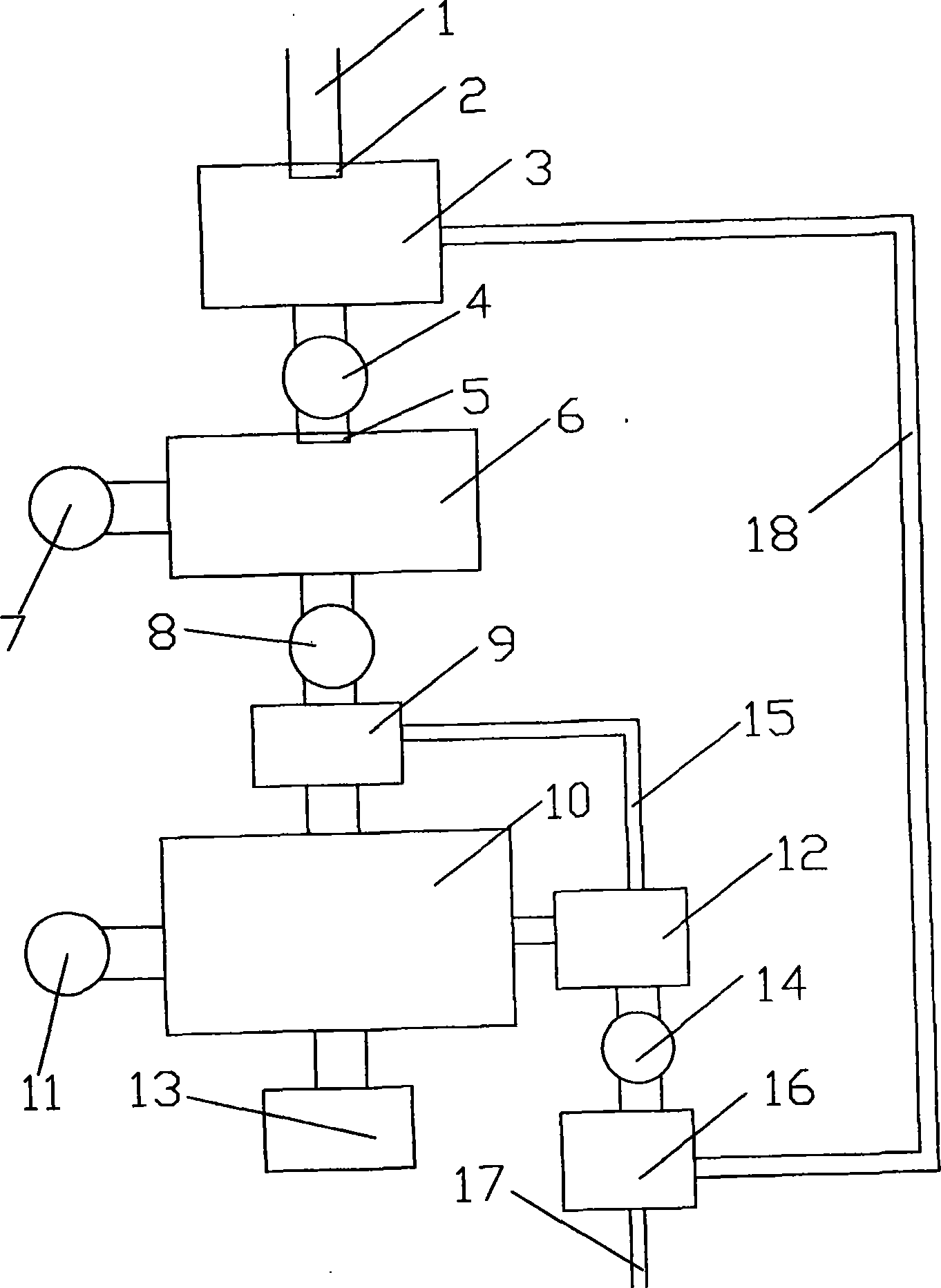

1.一种氮肥厂污水处理装置，包括集水池(3)、曝气调节池(6)、 混凝气浮池(9)和膜生物反应器(10)，其特征在于，在集水池(3) 上设置有污水进水口(1)，在污水进水口(1)上设置有粗格栅(2)， 在集水池(3)的出水口与曝气调节池(6)的入水口之间的连通管路 上设置有第一污水泵(4)，在曝气调节池(6)的入水口上设置有细 格栅(5)，在曝气调节池(6)的出水口与混凝气浮池(9)的入水口 之间的连通管路上设置有第二污水泵(8)，混凝气浮池(9)的出水 口与膜生物反应器(10)的入水口连通，膜生物反应器(10)的出水 口与清水池(13)连通，膜生物反应器(10)的排污口与污泥池(12) 连通，混凝气浮池(9)的排污口通过混凝气浮池排污管(15)与污 泥池(12)连通，污泥池(12)的输出口与污泥泵(14)的输入口连 接，污泥泵(14)的输出口与污泥脱水机(16)的输入口连接，污泥 脱水机(16)的输出口通过脱水回用管(18)与集水池(3)连通， 在污泥脱水机(16)上设置有污泥脱水机排污口(17)。
2.根据权利要求1所述的一种氮肥厂污水处理装置，其特征在 于，在曝气调节池(6)上设置有曝气调节池鼓风机(7)，在膜生物 反应器(10)上设置有膜生物反应器鼓风机(11)。
说明书
氮肥厂污水处理装置
技术领域
本实用新型涉及一种污水处理装置，特别涉及一种对氮肥生产过 程中所产生的污水进行处理的装置。
背景技术
肥厂是以焦炉气或煤为原料生产合成氨和尿素的，生产过程中产 生的废水中的污染物主要为SS、COD、NH3-H及硫化物和油等，其 中又以NH3-H最难处理。现有的污水处理装置不能对氮肥生产过程 中产生的废水进行深度处理，存在处理后的水无法回用的问题。
发明内容
本实用新型提供了一种氮肥厂污水处理装置，解决了现有的污水 处理装置不能对氮肥生产过程中产生的废水进行深度处理，存在处理 后的水无法回用的问题。
本实用新型是通过以下方案解决以上问题的：
一种氮肥厂污水处理装置，包括集水池、曝气调节池、混凝气浮 池和膜生物反应器，在集水池上设置有污水进水口，在污水进水口上 设置有粗格栅，在集水池的出水口与曝气调节池的入水口之间的连通 管路上设置有第一污水泵，在曝气调节池的入水口上设置有细格栅， 在曝气调节池的出水口与混凝气浮池的入水口之间的连通管路上设 置有第二污水泵，混凝气浮池的出水口与膜生物反应器的入水口连 通，膜生物反应器的出水口与清水池连通，膜生物反应器的排污口与 污泥池连通，混凝气浮池的排污口通过混凝气浮池排污管与污泥池连 通，污泥池的输出口与污泥泵的输入口连接，污泥泵的输出口与污泥 脱水机的输入口连接，污泥脱水机的输出口通过脱水回用管与集水池 连通，在污泥脱水机上设置有污泥脱水机排污口。
在曝气调节池上设置有曝气调节池鼓风机，在膜生物反应器上设 置有膜生物反应器鼓风机。
本实用新型达到了对污水的深度处理，减少了废水的排放量，增 加了处理后水的生产回用量，节约了资源，保护了环境。
