申请日2012.08.30
公开(公告)日2013.09.04
IPC分类号C02F103/10; C02F9/04
摘要
本实用新型涉及一种油田高含硅废水回用锅炉预处理装置。该油田高含硅废水回用锅炉预处理装置包括依次连接的：调节罐、沉淀罐或者混凝沉淀池、浮选池、过滤器、弱酸树脂软化器和鳌合树脂软化器。本实用新型提供的油田高含硅废水回用锅炉预处理装置结构比较简单，投资及运行成本都比较低，有良好的应用前景和经济效益。
权利要求书
1.一种油田高含硅废水回用锅炉预处理装置，其特征在于，该油田高含硅废水回 用锅炉预处理装置包括依次连接的：调节罐、沉淀罐或者混凝沉淀池、浮选池、过滤器、 弱酸树脂软化器和鳌合树脂软化器。
2.根据权利要求1所述的油田高含硅废水回用锅炉预处理装置，其特征在于，所 述调节罐与所述沉淀罐或者混凝沉淀池之间设有第一加药池。
3.根据权利要求1所述的油田高含硅废水回用锅炉预处理装置，其特征在于，所 述沉淀罐或者混凝沉淀池与所述浮选池之间设有第二加药池。
4.根据权利要求1所述的油田高含硅废水回用锅炉预处理装置，其特征在于，所 述过滤器包括串联的第一过滤器和第二过滤器。
5.根据权利要求1所述的油田高含硅废水回用锅炉预处理装置，其特征在于，所 述浮选池的底部设有曝气装置。
6.根据权利要求1所述的油田高含硅废水回用锅炉预处理装置，其特征在于，该 油田高含硅废水回用锅炉预处理装置包括依次连接的：调节罐、第一加药池、沉淀罐或 者混凝沉淀池、第二加药池、浮选池、第一过滤器、第二过滤器、弱酸树脂软化器和鳌 合树脂软化器。
7.根据权利要求1或6所述的油田高含硅废水回用锅炉预处理装置，其特征在于， 所述鳌合树脂软化器的出口与一回用热采锅炉连接。
说明书
一种油田高含硅废水回用锅炉预处理装置
技术领域
本实用新型涉及一种油田高含硅废水回用锅炉预处理装置，属于油田废水处理技术 领域。
背景技术
目前我国油田每年产生大量的稠油污水，其中辽河油田的稠油污水量约为 2340×104t/年。在国内，各油田都有自己的特色处理方法和工艺，如“三剂法”和“四 剂法”等。辽河油田形成了一套可靠适用的稠油污水处理回用于热采锅炉的特色处理工 艺：原水→调节→混凝沉降→溶气浮选→吸附除硅→粗滤→精细过滤→弱酸树脂软化→ 回用热采锅炉。其中，采用吸附除硅来解决热采锅炉结垢的问题，在某种程度上确实解 决了注水中存在的一些问题，但存在处理费用高，设备投入大以及污泥量多等对采油不 利的现象。
因此，开发一种油田高含硅废水回用锅炉预处理装置是本领域亟待解决的问题之
发明内容
为解决上述技术问题，本实用新型的目的在于提供一种废水预处理装置，通过采用 乳化器实现树脂对废水中的金属离子的吸附，从而实现油田高含硅废水的脱硅预处理， 获得适于回用锅炉的回水。

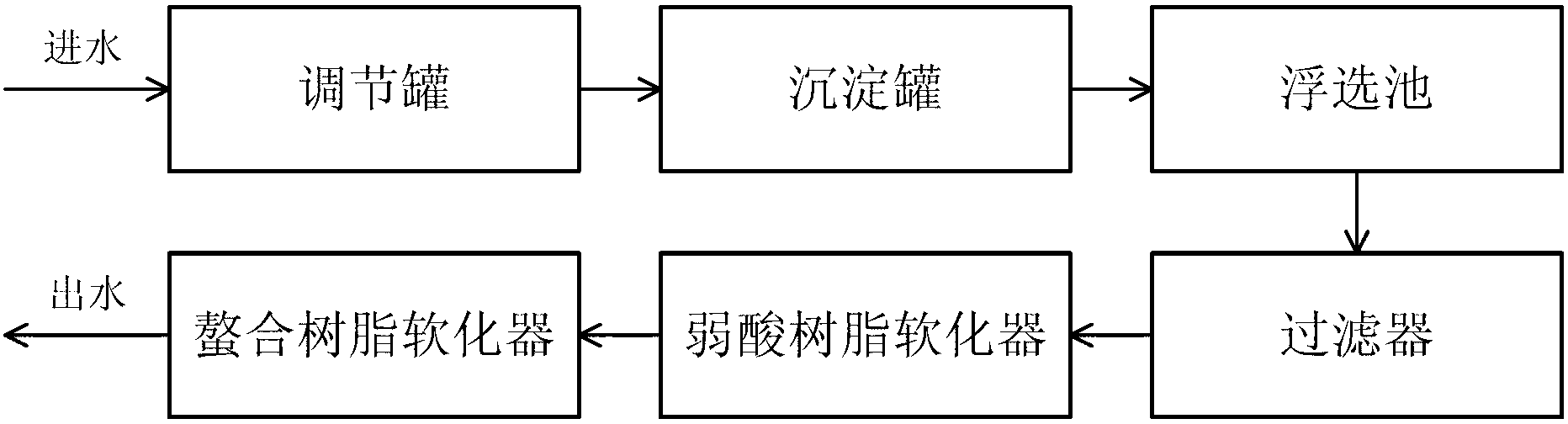

为达到上述目的，本实用新型提供了一种油田高含硅废水回用锅炉预处理装置，该 油田高含硅废水回用锅炉预处理装置包括依次连接的：调节罐、沉淀罐或者混凝沉淀池、 浮选池、过滤器、弱酸树脂软化器和鳌合树脂软化器。
在上述油田高含硅废水回用锅炉预处理装置，优选地，所述调节罐与所述沉淀罐或 者混凝沉淀池之间设有第一加药池。
在上述油田高含硅废水回用锅炉预处理装置，优选地，所述沉淀罐或者混凝沉淀池 与所述浮选池之间设有第二加药池。
在上述油田高含硅废水回用锅炉预处理装置，优选地，所述过滤器包括串联的第一 过滤器和第二过滤器。
在上述油田高含硅废水回用锅炉预处理装置，优选地，所述浮选池的底部设有曝气 装置。
在上述油田高含硅废水回用锅炉预处理装置，优选地，该油田高含硅废水回用锅炉 预处理装置包括依次连接的：调节罐、第一加药池、沉淀罐或者混凝沉淀池、第二加药 池、浮选池、第一过滤器、第二过滤器、弱酸树脂软化器和鳌合树脂软化器。
在上述油田高含硅废水回用锅炉预处理装置，优选地，所述鳌合树脂软化器的出口 与一回用热采锅炉连接。
在上述预处理装置中，调节罐和沉淀罐可以是外层为圆柱形的罐体，内部空心;混 凝沉淀池可以是长方形的池子，内设多组斜板;浮选池可以是气浮池，其为长方形池子， 底部设有曝气装置，刮泥机设在气浮池的上部，从气浮池底部向斜上方设有多组斜板， 斜板组间构成斜板气浮通道，斜板上部设有水流缺口;过滤器可以为两级过滤器，串联 运行，一级为双滤料过滤器，内置无烟煤和核桃核，第二级为多介质过滤器，内置金刚 砂、无烟煤和核桃核等;弱酸树脂软化器可以是外层为圆柱形的罐体，内部底端为无烟 煤和核桃核的滤料，中部填充粒径为0.500-1.250的Na型大孔弱酸树脂，树脂层的高径 比可以为2∶1，流速可以控制为20BV/h;螯合树脂软化器可以是外层为圆柱形的罐体， 内部底端为无烟煤和核桃核的滤料，中部填充粒径为0.500-1.250的Na型亚氨基二乙酸 或氨基磷酸树脂，树脂层的高径比可以为2∶1，流速可以控制为20BV/h。
采用本实用新型提供的油田高含硅废水回用锅炉预处理装置可以实现对高含硅废 水的树脂吸附脱硅处理，省去费用高昂的传统脱硅工艺，更加有效地去除污水中的结垢 离子——高价金属阳离子，解决回用于热采锅炉时引起结垢的问题。
本实用新型提供的油田高含硅废水回用锅炉预处理装置结构比较简单，投资及运行 成本都比较低，有良好的应用前景和经济效益。
