申请日2013.01.05
公开(公告)日2013.07.17
IPC分类号C02F1/44; B01D61/18
摘要
本实用新型公开了一种多层超滤膜水处理装置，包括高压泵和由超滤膜丝组成的超滤系统。超滤膜丝有两层超滤膜组成，超滤膜为三层或三层以上，两层超滤膜之间通过若干个连接件固定。本实用新型多层超滤膜水处理装置使原水不需要经过预处理就可以直接经双层(多层)超滤膜处理，出水达到饮用标准，减少相应的投资成本;同时，连接件的引入增加了膜丝承压能力，避免了压力增大发生膜丝破裂的现象。
权利要求书
1.一种多层超滤膜水处理装置，其特征在于：包括高压泵和由超滤膜丝组成的超滤系统;超滤膜丝由两层超滤膜组成，超滤膜为三层或三层以上，两层超滤膜之间通过若干个连接件固定;超滤膜丝为多根，多根超滤膜丝集束组合成为模组。
说明书
多层超滤膜水处理装置
技术领域
本实用新型涉及一种水处理装置，具体地讲，涉及一种多层超滤膜水处理装置。
背景技术
在超滤系统之前往往会通过多介质过滤器、盘式过滤器等机械过滤器对原水进行预处理。如果预处理过程出现故障，就会造成膜丝堵塞，引起膜丝压力增大，一旦压力超出膜丝的承压能力范围，膜丝就会破裂，从而导致出水不合格、出水量下降等严重后果。在实际运行中，发生压力不稳定造成膜丝破裂，导致原水没有经过膜丝的过滤处理直接从破裂处流出的问题，用户只能更换新的模组，存在系统复杂、机械设备过多、维护费用高和系统占地面积大等实际问题。
实用新型内容
本实用新型提供一种结构简单、费用低廉、占地面积小的多层超滤膜水处理装置。
本实用新型采用如下技术方案：一种多层超滤膜水处理装置，包括高压泵和由超滤膜丝组成的超滤系统。

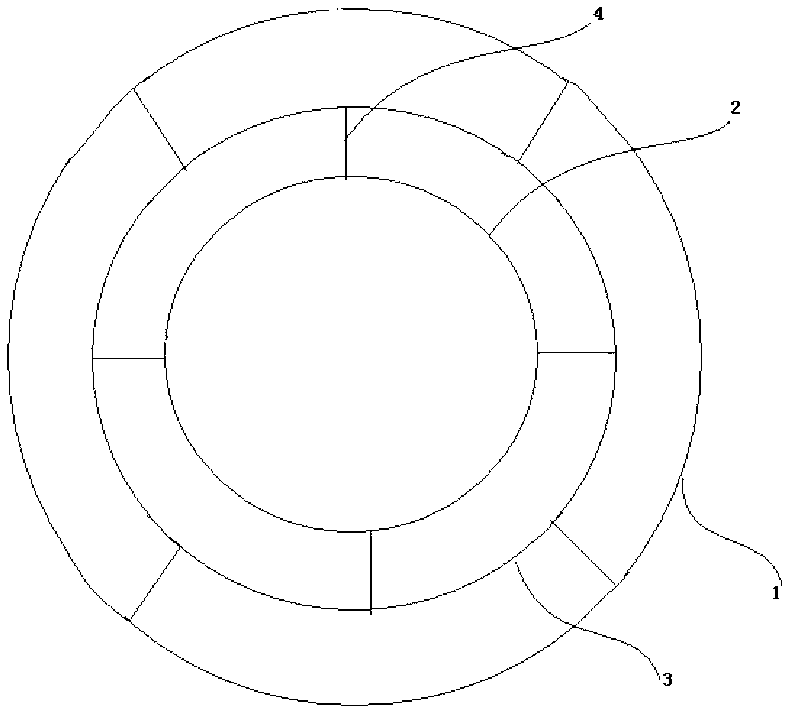

所述的超滤膜丝有两层超滤膜组成，所述超滤膜为三层或三层以上;两层超滤膜之间通过若干个连接件固定。所述的超滤膜丝为多根，多根超滤膜丝集束组合成为模组。
有益效果
与现有技术相比，本实用新型的有益效果是：减掉传统工艺中的预处理设备，使原水不需要经过预处理就能直接经多层超滤膜处理，出水后能够达到饮用标准，减少了系统设备的占地面积，减少投资成本;同时，由于各层膜周围有若干连接件连接，提高膜丝承压能力，避免了压力增大产生膜丝破裂的现象。
