申请日2012.10.05
公开(公告)日2016.09.14
IPC分类号E03F5/08; B05B7/04; B01D53/18; A61L9/14
摘要

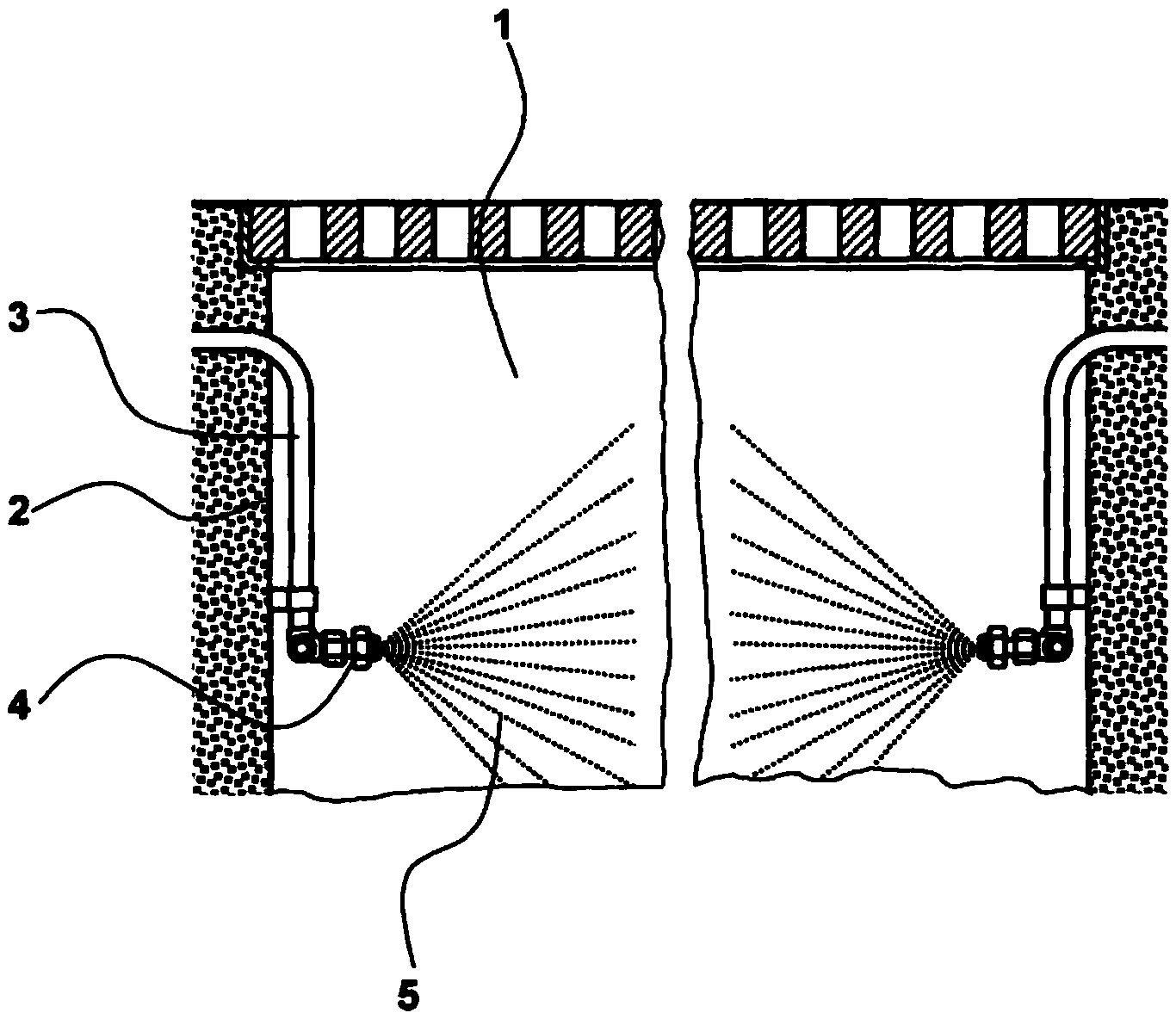

本发明涉及一种用于影响来自地下污水管道的竖井开口处的气味的方法和装置，其中水滴被喷射到地下污水管道的、向周围空气的方向开放的竖井(1)中的空气中。所述喷射装置包括一个盛水的压力容器(3)和一个带有一个或多个细小开口的喷嘴(4)，水能穿过这些开口从该压力容器(3)中排出，该压力容器(3)受到一个比周围压力大至少2巴的静液压力，并且一个或多个喷嘴开口的直径为小于130μm。
权利要求书
1.一种用于避免来自污水管道系统的、在该污水管道系统的一个向周围空气开放的竖井(1)附近的气味的方法，其中水滴被喷射到所述竖井(1)中的空气中，其中通过静液压力使水从压力容器(3)移动并且进入该竖井(1)中，其中该压力容器(3)中的压力至少为2巴，
其特征在于
水穿过一个或多个喷嘴(4)移动出该压力容器(3)，其中这些喷嘴(4)的开口具有小于130微米的直径。
2.根据权利要求1所述的方法，其特征在于，通过一个控制器对喷射过程进行调节，该控制器响应于由多个传感器检测到的周围条件来执行对该喷射过程的设定。
3.根据以上权利要求中任一项所述的方法，其特征在于，通过一个控制器对该喷射过程进行调节，其中该控制器至少也响应于一个规划来执行对该喷射过程的设定。
4.一种用于避免来自污水管道系统的、在该污水管道系统的一个向周围空气开放的竖井(1)附近的气味的装置，其中一种喷射装置被布置在该竖井(1)中，该喷射装置能够将水滴喷射到该竖井中的空气中，其中该喷射装置包括盛水的压力容器(3)，在该压力容器(3)中存在相对于周围压力增加了至少2巴的静液压力，
其特征在于
所述压力容器(3)具有一个或多个喷嘴(4)，水能穿过这些喷嘴(4)从该压力容器(3)中排出，其中所述喷嘴(4)的开口的直径小于130微米。
5.根据权利要求4所述的装置，其特征在于，一个喷嘴(4)被定位在该竖井(1)的一个壁(2)上，并且其喷射方向指向该竖井(1)的截面区域的中心。
6.根据权利要求4或5所述的装置，其特征在于，该压力容器(3)是一个水管线。
7.根据权利要求4或5所述的装置，其特征在于，该压力容器(3)和喷嘴(4)配备有一种隔热夹套。
8.根据权利要求6所述的装置，其特征在于，该压力容器(3)和喷嘴(4)配备有一种隔热夹套。
9.根据权利要求4或5或8所述的装置，其特征在于，该压力容器(3)和喷嘴(4)配备有一个加热装置，该加热装置充当了一个霜冻监测器。
10.根据权利要求6所述的装置，其特征在于，该压力容器(3)和喷嘴(4)配备有一个加热装置，该加热装置充当了一个霜冻监测器。
11.根据权利要求7所述的装置，其特征在于，该压力容器(3)和喷嘴(4)配备有一个加热装置，该加热装置充当了一个霜冻监测器。
说明书
用来影响来自地下污水管道的竖井开口处的气味的方法和装置
技术领域
本发明涉及一种用于影响来自地下污水管道的竖井开口处的气味的方法和装置。
背景技术
通常通向很高处(典型地屋顶)的污水管道通风竖井引起一种烟囱效应，由此来自地下污水管道的空气被输送通过横贯屋顶的多条管路并且空气被在地面高度上的多个带格栅的污水管道开口所吸入。如同在加热系统中，该烟囱效应也可能不会发生，例如当高度太低和/或由于天气很热而周围空气远比烟囱中的空气更热时。这一点可以通过将鼓风机整合到污水管道系统之中或之上、优选地整合到向上的通风管路中来进行弥补。由于这些不利的周围情况，购买、保养和操作这些鼓风机是相对昂贵的。
另一种普遍的方法是将微生物注入到大部分已经存在于大的排放点处的收集罐中的污水之中，这些微生物导致污水气味形成的减少。这种方法的弱点在于，在排放的污水中这些微生物的所希望的效果需要一段时间才能发生并且这些微生物也可能被排放的污水的某些组合物永久地破坏掉。
在JP 2002360682中提出了用包含能够将发出气味的物质分解或者甚至防止形成该物质的微生物的一种粉末来喷淋污水管道、下水道和污水地下收集箱的壁以及这样的系统的竖井入口。这种方法在气味主要是来自在污水管道中运输的液体而不是来自污水管道壁的情况下主要展现出弱点。
早在1913年，GB 191305720 A就已经讨论了将大量的大气氧通过地下污水管道的竖井开口引入该污水管道中的目的，并且为此目的使用水喷射到竖井中。在该竖井的上部部分中，该竖井的截面通过一个具有与截顶的锥体或角锥的圆周表面形状相类似的形状的上部结构而变窄。该窄区段包括圆形管路的一个竖直对准的部件，在其上端处与该圆形管路同轴地布置了一个水喷射装置。该喷射装置包括一条水供应管线、一个细小开口、一个角锥体形状的偏转器、以及一个截头锥体的圆周的形状的环，其中水以竖直的射流从该细小开口向下喷出，该偏转器的竖直对准的顶部指向上方并且被该射流击中，该环是在向下方向上变窄的并且搁置在该圆形管路的上边缘处。来自该管线的水射流被该偏转器扩大，而使得该水射流具有锥形圆周的形状。这个射流击中这个具有截头锥体的圆周的形状的环或者该圆形管路的内圆周表面并且在其上被雾化或者沿竖直方向流下。任选地，可以将具有可以包含一类除臭剂的粒状载体的一个篮子安排在该圆形管路的下方，水渗过该篮子且滴落或者进一步沿竖井向下流。该竖井中存在的任何空气都与所喷射的水紧密接触、被此水冷却并且逐渐地下沉。来自上方的空气必须流动穿过所述圆形管路并且因此将必然与该所喷射的水强烈接触。
根据已知了近一百年的GB 191305720 A的操作原理尚未被使用并且也尚未被本领域采纳来使用其改进的形式。推测这是被以下明显的缺点所阻挠，即，高的水量消耗似乎是必要的，污水管道竖井由于所需的装置而变窄，其程度高到使得维修工作因此很困难或甚至不可能，并且预期在冬天将在被喷水的系统部件上结冰。
文件EP1369180 B1、DE19918120 A1、EP802827 B1、DE102004060535A1、DE102005007805 A1、DE102006044439 A1、DE102007016481 A1、DE102007044272 A1以及DE102007055192 A1描述了多种用于将液体雾化为非常细小的液滴(直径小于0.1mm)的喷嘴。这些文件仅代表了描述此类用于对液体进行最细雾化的喷嘴的非常大量的出版物中的一个示例性的小部分。这一技术的发展很大程度上是被燃料注入在柴油发动机中的应用所推动的。
发明内容
本发明人为自己设定了创造一种改进的方法的任务，该方法可以有助于避免来自污水管道系统的开口附近气味。有待创造的该方法将以安全可靠的方式并且以最少的劳动来起作用。
为了解决这一任务，使用依照GB 1913/5720 A的原理作为基础，根据该原理，水滴被喷射到对周围空气开放的地下污水管道的竖井中的空气中。对此根据本发明提出的改进是借助于流体静压将水从一个压力容器移动穿过一个或多个细小喷嘴而进入环境中，这些喷嘴开口具有小于130微米的直径并且该静液压力是在至少2巴的范围内。
本申请公开了一种用于避免来自污水管道系统的、在该污水管道系统的一个向周围空气开放的竖井附近的气味的方法，其中水滴被喷射到所述竖井中的空气中，其中，通过静液压力使水从一个压力容器移动穿过一个或多个细小喷嘴并且进入该竖井中，该压力容器中的压力至少为2巴并且这些喷嘴开口具有小于130微米的直径。
该水可以是与添加到其中的至少一种除臭剂和/或添加到其中的至少一种香料一起被喷射的。
通过一个控制器对该喷射过程进行调节，该控制器可以响应于由多个传感器检测到的周围条件来执行对该喷射过程的设定。
通过一个控制器对该喷射过程进行调节，该控制器可以至少也尤其响应于一个规划来执行对该喷射过程的该设置。
本申请还公开了一种用于避免来自污水管道系统的、在该污水管道系统的一个向周围空气开放的竖井附近的气味的装置，其中一种喷射装置被布置在该竖井中，该喷射装置能够将水滴喷射到该竖井中的空气中，其中所述喷射装置包括一个盛水的压力容器和一个具有一个或多个细小开口的喷嘴，水能穿过这些开口从该压力容器中排出，该压力容器受到一个比周围压力大至少2巴的静液压力，并且一个或多个喷嘴开口的直径为小于130μm。
一个喷嘴可以被定位在该竖井的一个壁上，并且其喷射方向可以指向该竖井的截面区域的中心。
该压力容器可以是一个水管线。
该压力容器和喷嘴可以配备有一种隔热夹套。
