申请日2013.01.04
公开(公告)日2013.03.27
IPC分类号F01N3/04
摘要
本发明涉及一种用水处理汽车尾气及烟雾的处理装置，包括水箱，所述水箱上设有进水管、出水管、进气管和出气管，所述进气管的一端位于水箱外侧，所述进气管的另一端伸入水箱的水中，所述出气管一端位于水箱外侧，所述出气管的另一端伸入水箱内，位于水箱内水面上侧。本发明结构简单、成本较低、废气处理效果较好。
权利要求书

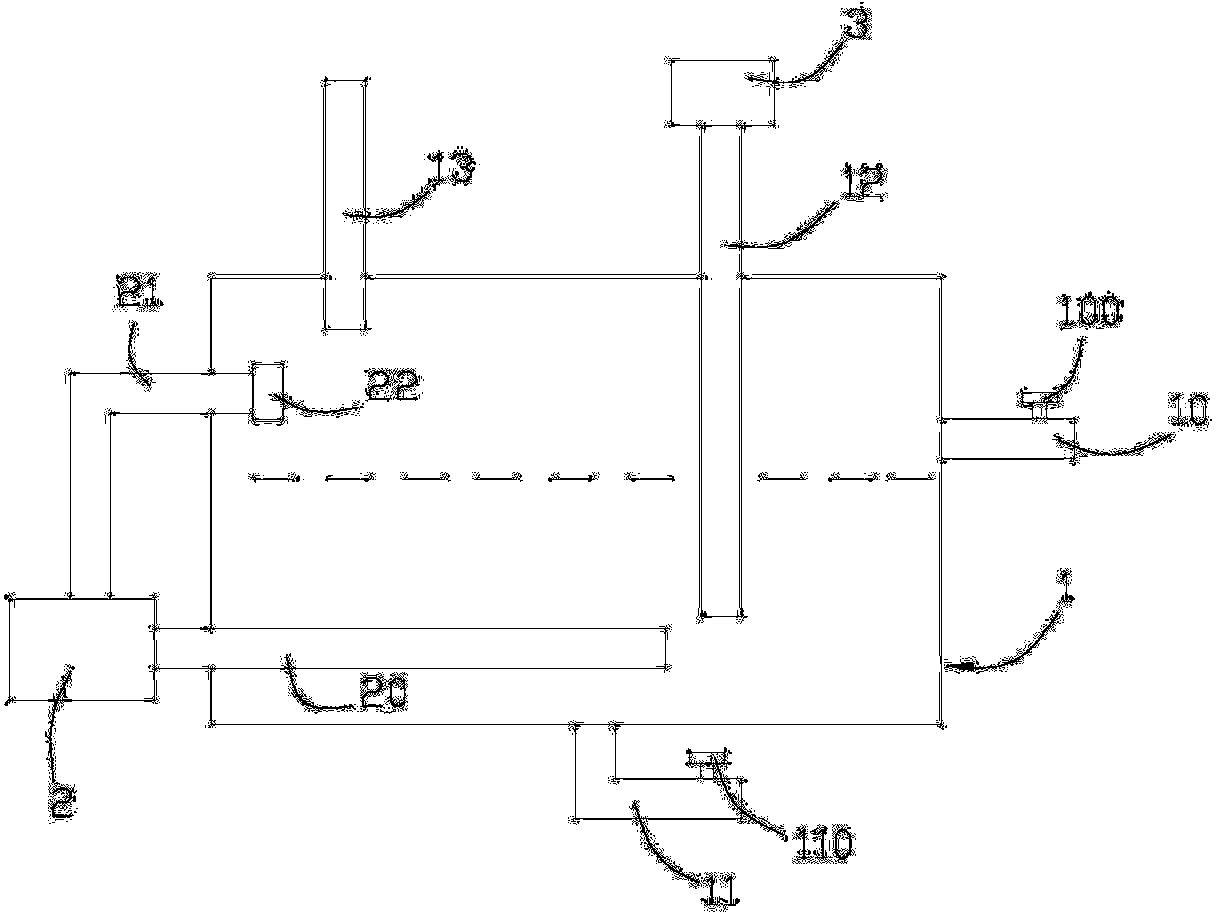

1.一种用水处理汽车尾气及烟雾的处理装置，其特征在于包括水箱(1)，所述水箱上设 有进水管(10)、出水管(11)、进气管(12)和出气管(13)，所述进气管的一端位于水箱外 侧，所述进气管的另一端伸入水箱的水中，所述出气管一端位于水箱外侧，所述出气管的另 一端伸入水箱内，位于水箱内水面上侧。
2.根据权利要求1所述的用水处理汽车尾气及烟雾的处理装置，其特征在于还设有用于 搅拌水和废气的搅拌装置(2)。
3.根据权利要求1所述的用水处理汽车尾气及烟雾的处理装置，其特征在于所述搅拌装 置为抽水机该抽水机的进水通道(20)伸入水箱的水中;该抽水机的出水通道(21)伸入水 箱内位于水面上侧。
4.根据权利要求3所述的用水处理汽车尾气及烟雾的处理装置，其特征在于抽水机的出 水通道的出水端设有喷头(22)。
5.根据权利要求1所述的用水处理汽车尾气及烟雾的处理装置，其特征在于所述进气管 (12)与外界的排气管或烟筒相连，当所述进气管与烟筒相连时，进气管与烟筒之间设有鼓 风机(3)。
6.根据权利要求1所述的用水处理汽车尾气及烟雾的处理装置，其特征在于所述出水管 位于水箱的底部，在其出水端设有出水阀(110)，所述进水管的进水端设有进水阀(100)。
7.根据权利要求1所述的用水处理汽车尾气及烟雾的处理装置，其特征在于所述搅拌装 置包括一个设置在水箱中心可转动的转轴(23)、和安装转轴上的用于搅拌水和废气的叶片 (24)。
8.根据权利要求7所述的用水处理汽车尾气及烟雾的处理装置，其特征在于所述叶片至 少包括上下两个叶片，并且两个叶片分别倾斜设置，从而两个叶片之间形成一个用于挤压水 和废气的夹角(28)。
9.根据权利要求7所述的用水处理汽车尾气及烟雾的处理装置，其特征在于所述叶片下 方设有安装在转轴上的档片(25)，该档片的长度和宽度均小于叶片的长度。
10.根据权利要求7所述的用水处理汽车尾气及烟雾的处理装置，其特征在于所述水箱 周身内侧均布有数个档条(26)。
说明书
一种用水处理汽车尾气及烟雾的处理装置
技术领域
本发明涉及一种用水处理汽车尾气及烟雾的处理装置，尤其涉及一种对车辆排气 管和烟筒排出的废气进行处理的用水处理废气的处理装置。
背景技术
现在车辆排气管和烟筒排出的废气中含有大量的烟尘颗粒、油污、黑烟、重金属、 铅化合物等有害物质，对环境带来巨大的污染，现有技术中，对于废气处理的装置成 本较高、效果不明显、无法得到普及。
发明内容
本发明的目的在于针对现有技术的不足之处，提供一种结构简单、成本较低、废 气处理效果较好的用水处理废气的处理装置。
为达到上述目的，本发明采用以下技术方案：
一种用水处理汽车尾气及烟雾的处理装置，包括水箱，所述水箱上设有进水管、 出水管、进气管和出气管，所述进气管的一端位于水箱外侧，所述进气管的另一端伸 入水箱的水中，所述出气管一端位于水箱外侧，所述出气管的另一端伸入水箱内，位 于水箱内水面上侧。
本发明还包括以下附加技术特征：
还设有用于搅拌水和废气的搅拌装置。
所述搅拌装置为抽水机该抽水机的进水通道伸入水箱的水中;该抽水机的出水通 道伸入水箱内位于水面上侧。
抽水机的出水通道的出水端设有喷头。
所述进气管与外界的排气管或烟筒相连，当所述进气管与烟筒相连时，进气管与 烟筒之间设有鼓风机。
所述出水管位于水箱的底部，在其出水端设有出水阀，所述进水管的进水端设有 进水阀。
所述搅拌装置包括一个设置在水箱中心可转动的转轴、和安装转轴上的用于搅拌 水和废气的叶片。
所述叶片至少包括上下两个叶片，并且两个叶片分别倾斜设置，从而两个叶片之 间形成一个用于挤压水和废气的夹角。
所述叶片下方设有安装在转轴上的档片，该档片的长度和宽度均小于叶片的长 度。
所述水箱周身内侧均布有数个档条。
本发明与现有技术相比，具有如下优点：本发明结构简单、成本较低、废气处理 效果较好。
