申请日2012.07.30
公开(公告)日2012.10.24
IPC分类号C02F9/02
摘要
本发明公开一种废水回用零排放预处理系统及方法，属水处理领域。该系统包括：砂滤给水泵、砂滤器、超滤给水泵、超滤/微滤设备和反洗水处理子系统;其中，砂滤给水泵设有污水进水管，砂滤给水泵顺次与砂滤器、超滤给水泵、超滤/微滤设备连接，超滤/微滤设备设有出水管;砂滤器设有的反冲洗废水排水管、超滤/微滤设备设有的浓缩液及反冲洗废水排出管均与反洗水处理子系统连接。预处理系统通过反洗水处理子系统，对超滤/微滤设备的浓缩液及反冲洗废水和预处理时的砂滤器的反冲洗废水进行处理后作为好水排出，可有效提高处理污水的回收率，可使超滤/微滤设备处理污水的回收率达到或接近100%，减少资源浪费，避免直接排放造成环境污染。
权利要求书
1.一种废水回用零排放预处理系统，其特征在于，包括：
砂滤给水泵、砂滤器、超滤给水泵、超滤/微滤设备和反洗水处理子系统;其中，
所述砂滤给水泵设有污水进水管，所述砂滤给水泵顺次与所述砂滤器、超滤给水泵、 超滤/微滤设备连接，所述超滤/微滤设备设有出水管;
所述砂滤器设有的反冲洗废水排水管、所述超滤/微滤设备设有的浓缩液及反冲洗废 水排出管均与所述反洗水处理子系统连接。
2.根据权利要求1所述的系统，其特征在于，所述反洗水处理子系统包括：
沉淀池、浸没式超滤设备和抽吸水泵;其中，
所述沉淀池与所述砂滤器的反冲洗废水排水管、所述超滤/微滤设备的浓缩液及反冲 洗废水排出管连接，所述沉淀池的上清液出水口经管路顺次与所述浸没式超滤设备、抽吸 水泵连接，所述抽吸水泵设有回用水排出口;
所述沉淀池与所述浸没式超滤设备均设有排泥管。
3.根据权利要求2所述的系统，其特征在于，所述反洗水处理子系统还包括：
污泥处理子系统，与所述沉淀池的排泥管、浸没式超滤设备的排泥管连接。

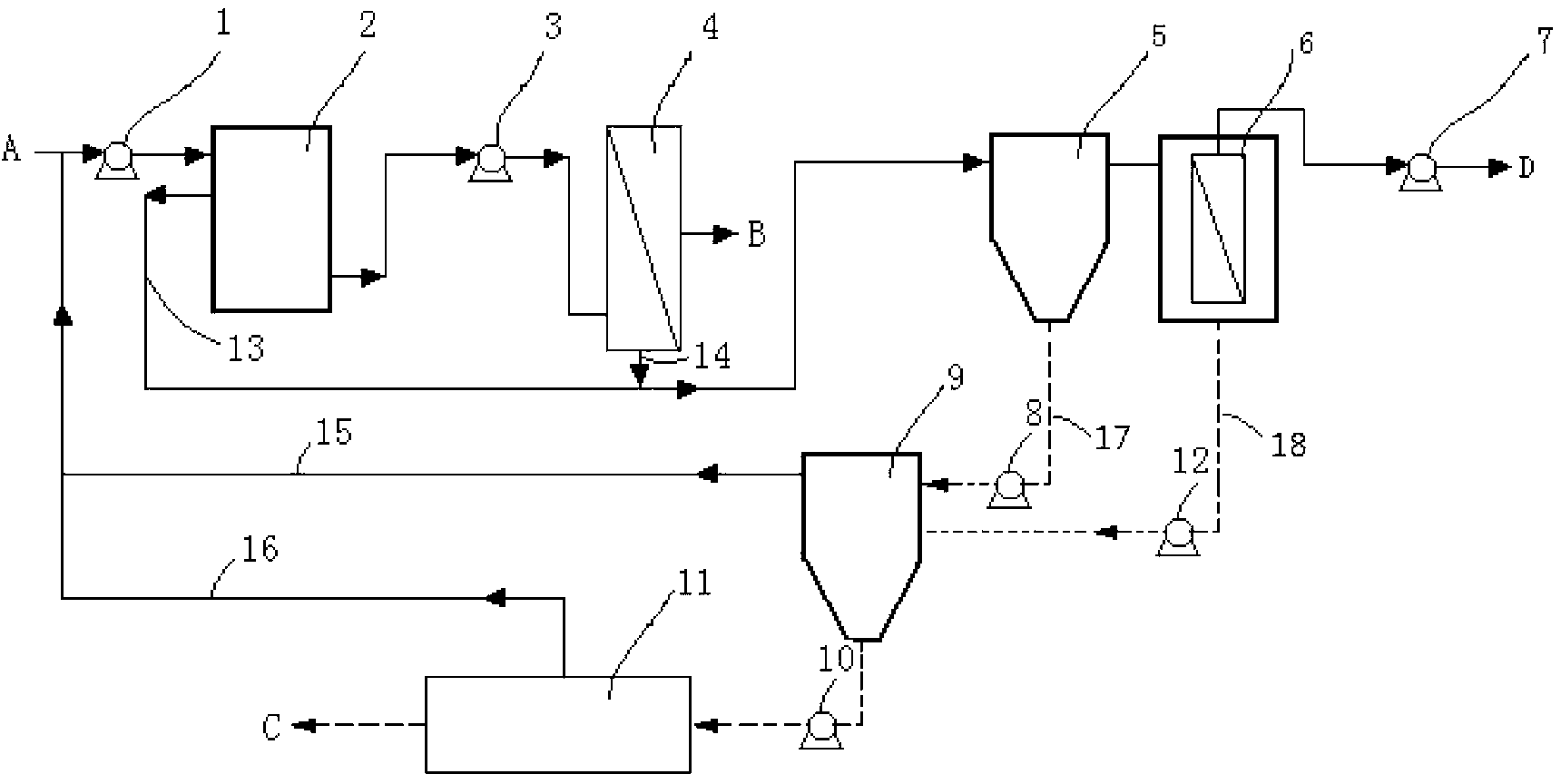

4.根据权利要求3所述的系统，其特征在于，所述污泥处理子系统由污泥提升泵、 污泥浓缩池、进泥泵和污泥脱水机构成;
所述沉淀池与所述浸没式超滤设备的排泥管分别通过污泥提升泵与所述污泥浓缩池 连接;
所述污泥浓缩池设有的上清液回流管回连至所述砂滤给水泵的污水进水管;
所述污泥浓缩池设有的污泥排出管经进泥泵与所述污泥脱水机连接;
所述污泥脱水机上设有出水回流管和固化污泥排出口，所述出水回流管回连至砂滤给 水泵的污水进水管。
5.根据权利要求2所述的系统，其特征在于，所述浸没式超滤设备中设有浸没式超 滤膜组件。
6.一种废水回用零排放预处理方法，其特征在于，采用上述权利要求1～5任一项所 述的处理系统，包括：
废水经所述处理系统的砂滤给水泵的污水进水管依次进入砂滤器、超滤给水泵、超滤 /微滤设备进行处理，超滤/微滤设备处理后的好水直接排出;
所述砂滤器的反冲洗水与超滤/微滤设备的浓缩液及反冲洗水均进入所述处理系统的 反洗水处理子系统进行处理后作为好水排出。
7.根据权利要求6所述的方法，其特征在于，还包括：
所述处理系统的反洗水处理子系统排出的污泥进入所述反洗水处理子系统的污泥处 理子系统进行浓缩处理，浓缩处理中得到的上清液经所述污泥处理子系统的上清液排出回 流管回流至所述砂滤给水泵的进水管，再依次进入砂滤器、超滤给水泵、超滤/微滤设备 进行处理后再作为好水排出。
8.根据权利要求7所述的方法，其特征在于，还包括：
所述污泥处理子系统排出的浓缩污泥进入所述污泥处理子系统的污泥脱水机进行污 泥脱水固化处理，处理后固化污泥直接排出，处理过程中的产水经脱污泥产水管回流至所 述砂滤给水泵的进水管，再依次进入砂滤器、超滤/微滤设备进行处理后再作为好水排出。
说明书
废水回用零排放预处理系统及方法
技术领域
本发明涉及水处理技术领域，尤其涉及一种废水回用零排放预处理系统及方法。
背景技术
目前对污水进行处理的废水处理系统中广泛采用超滤(UF)/微滤(MF)技术以提高 污水处理的回收率，图1给出的是现有利用超滤/微滤技术的废水处理系统，它主要由预处 理的砂滤单元21、超滤(UF)/微滤(MF)装置22构成，在该废水处理系统中，超滤/微滤 装置处理后的好水B1直接排放，一般将超滤/微滤装置22所产生的浓缩液、反冲洗废水D1 以及超滤/微滤处理之前预处理的砂滤单元21的反冲洗废水C1也直接排放掉，导致现有的 废水处理系统中经超滤/微滤装置22对污水处理的回收率一般只能达到90%，这样不仅造成 水资源的浪费，而且污水的直接排放会对周围环境也造成一定的污染。
发明内容
本发明实施方式提供一种废水回用零排放预处理系统及方法，可以解决目前的处理系 统中污水处理回收率只能达到90%不能完全回收利用的问题，可以较低的投入，有效提高 污水处理的回收率，避免资源浪费及污染。
为解决上述问题本发明提供的技术方案如下：
本发明实施例提供一种废水回用零排放预处理系统，包括：
砂滤给水泵、砂滤器、超滤给水泵、超滤/微滤设备和反洗水处理子系统;其中，
所述砂滤给水泵设有污水进水管，所述砂滤给水泵顺次与所述砂滤器、超滤给水泵、 超滤/微滤设备连接，所述超滤/微滤设备设有出水管;
所述砂滤器设有的反冲洗废水排水管、所述超滤/微滤设备设有的浓缩液及反冲洗废 水排出管均与所述反洗水处理子系统连接。
本发明实施例提供一种废水回用零排放预处理方法，采用本发明实施例提供的处理系 统，包括：
废水经所述处理系统的砂滤给水泵的污水进水管依次进入砂滤器、超滤给水泵、超滤 /微滤设备进行处理，超滤/微滤设备处理后的好水直接排出;
所述砂滤器的反冲洗水与超滤/微滤设备的浓缩液及反冲洗水均进入所述处理系统的 反洗水处理子系统进行处理后作为好水排出。
由上述的技术方案可以看出，本发明实施方式提供的预处理系统通过反洗水处理子系 统，对超滤/微滤设备的浓缩液及反冲洗废水和预处理时的砂滤器的反冲洗废水进行处理 后作为好水排出。这种废水处理系统相比将超滤/微滤设备的浓缩液及反冲洗废水和预处 理时的砂滤器的反冲洗废水直接排放的废水处理系统，可有效提高处理污水的回收率，可 使超滤(UF)/微滤(MF)设备处理污水的回收率达到或接近100%，减少了资源浪费，避 免了直接排放造成环境污染。
