申请日2012.06.30
公开(公告)日2013.02.27
IPC分类号B01D29/64; B01D29/01
摘要
本实用新型公开了一种自清洁罐式自动污水过滤器，是由电动机、减速器、连接套、支架、压差控制器、罐体、压差感应探头、进水管、滤网、罐耳、清洁刷、转轴杆、出水管、中心固定套、电磁阀、排污管、净水仓、原水仓组成;采用滤网和清洁刷，配有过压控制器控制的过压感应探头，实现自动化污水过滤排污之目的，由过压控制器控制的清洁刷定时清理滤网上堵塞的污物，由过压感应探头和电磁阀控制排污管开启和关闭，可将污水中的杂质由排污管排出，具有生产效率高、连续性强、自动化过滤生产的效果。
权利要求书

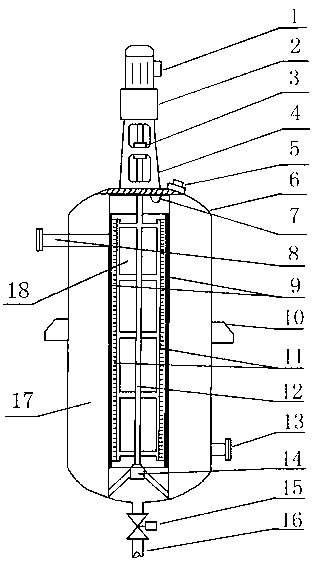

1.一种自清洁罐式自动污水过滤器，其特征是：由电动机、减速器、连接套、支架、压差控制器、罐体、压差感应探头、进水管、滤网、罐耳、清洁刷、转轴杆、出水管、中心固定套、电磁阀、排污管、净水仓、原水仓组成;罐体上部设置支架、加速器和电动机，侧边设置压差控制器，两侧设置进水管和出水管以及罐耳，底部设置带电磁阀的排污管。
2.根据权利要求1所述的一种自清洁罐式自动污水过滤器，其特征是：罐体内由滤网分离出净水仓和原水仓。
3.根据权利要求1所述的一种自清洁罐式自动污水过滤器，其特征是：原水仓上部设有压差感应探头 ，内部设置带清洁刷的转轴杆，转轴杆上部与减速器的连接套连接、下部插入底部设置的中心固定套中。
说明书
一种自清洁罐式自动污水过滤器
技术领域
本发明涉及过滤器的技术领域，尤其指一种自清洁罐式自动污水过滤器。
背景技术
在污水处理领域，过滤器处理技术无疑是一种被广泛使用并有良好效果的污水处理技术。现在人们认识到水源过滤系统不仅要保护机械设备, 还要面对巨大的水资源短缺和水污染问题，但是过滤器的技术的不足越来越突出地显现在人们的眼前,特别是小型的污水过滤装置存在着自动化运行低,更换滤网频繁的不足,给污水过滤带来诸多的不便。
发明内容
本实用新型一种自清洁罐式自动污水过滤器，可以解决上述技术的不足，采用滤网和清洁刷，配有过压控制器控制的过压感应探头，实现自动化污水过滤排污之目的。
为了实现上述目的，本发明的技术解决方案为：一种自清洁罐式自动污水过滤器包括由电动机、减速器、连接套、支架、压差控制器、罐体、压差感应探头、进水管、滤网、罐耳、清洁刷、转轴杆、出水管、中心固定套、电磁阀、排污管、净水仓、原水仓组成;罐体上部设置支架、加速器和电动机，侧边设置压差控制器，两侧设置进水管和出水管以及罐耳，底部设置带电磁阀的排污管;罐体内由滤网分离出净水仓和原水仓;原水仓上部设有压差感应探头 ，内部设置带清洁刷的转轴杆，转轴杆上部与减速器的连接套连接、下部插入底部设置的中心固定套中。
本实用新型有益效果是：由过压控制器控制的清洁刷定时清理滤网上堵塞的污物，由过压感应探头和电磁阀控制排污管开启和关闭，可将污水中的杂质由排污管排出，具有生产效率高、连续性强、自动化过滤生产的效果。
