申请日2012.06.30
公开(公告)日2013.01.16
IPC分类号B01D61/02; C02F1/44
摘要
本实用新型公开了一种具有二级反渗透浓水分路回流的水处理系统，包括原水箱、一级反渗透组件和二级反渗透组件，在一级反渗透组件的出水口和二级反渗透组件的进水口之间设有高压泵，二级反渗透组件的浓水出口具有两条分路，一条分路与原水箱相连，另一条与高压泵的进水口相连。本实用新型将二级反渗透浓水分设两条不同的支路，使得一部分二级反渗透浓水回流至高压泵的进水口，可以提高二级反渗透膜表面流速，提高出水水质，还可以节省大量加碱费用;另一部分二级反渗透浓水回流至原水箱，这部分回流经混合后可以降低原水含盐量,避免因PH值增加对系统的影响，降低了维护保养的成本，提高了生产的效率。
权利要求书
1.一种具有二级反渗透浓水分路回流的水处理系统，包括原水箱(1)、一 级反渗透组件(2)和二级反渗透组件(3)，在所述的一级反渗透组件(2)的 出水口和二级反渗透组件(3)的进水口之间设有高压泵(4)，其特征在于：所 述的二级反渗透组件(3)的浓水出口具有两条分路，一条分路与原水箱(1) 相连，另一条与高压泵(4)的进水口相连。
2.如权利要求1所述的一种具有二级反渗透浓水分路回流的水处理系统， 其特征在于：所述的二级反渗透组件(3)的浓水出口与原水箱(1)相连的分 路上设有回流阀。
3.如权利要求1所述的一种具有二级反渗透浓水分路回流的水处理系统， 其特征在于：所述的二级反渗透组件(3)的浓水出口与高压泵(4)的进水口 相连的分路上设有回流阀。
说明书
一种具有二级反渗透浓水分路回流的水处理系统
技术领域
本实用新型涉及水处理设备的技术领域，尤其是一种具有二级反渗透浓水 分路回流的水处理系统。
背景技术
在公知的水处理技术领域，一级反渗透产水需进入二级反渗透系统，由于一 级反渗透产水的电导率已经很低，而二级反渗透的回收率一般也比较高，所以 二级反渗透的浓水的电导仪一般比原水电导率都要低很多，传统工艺在对二级 反渗透浓水进行回用时是将二级反渗透浓水全部回流至原水箱，这样避免了二 级反渗透浓水的排放浪费，但由于该浓水PH值较高，一般达到9-10，该水的回 用对原水PH值有所影响，影响反渗透处理效果，而且在实际使用过程中容易造 成一级反渗透膜的结垢从而造成膜元件的损坏，同时也给维护保养带了一些困 难，增加生产成本。
实用新型内容
本实用新型要解决的技术问题是：提供一种能够充分利用二级反渗透浓水 且不会损坏膜元件的水处理系统。

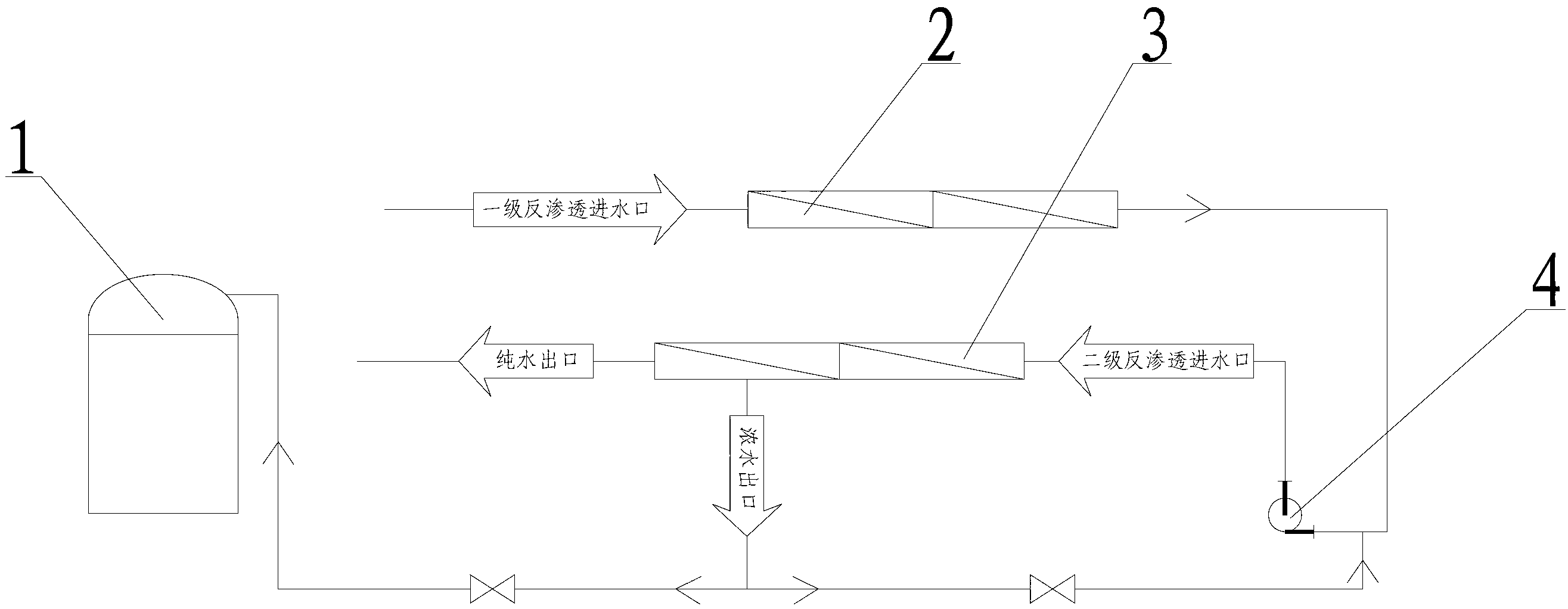

本实用新型解决其技术问题所采用的技术方案是：一种具有二级反渗透浓 水分路回流的水处理系统，包括原水箱、一级反渗透组件和二级反渗透组件， 在所述的一级反渗透组件的出水口和二级反渗透组件的进水口之间设有高压 泵，所述的二级反渗透组件的浓水出口具有两条分路，一条分路与原水箱相连， 另一条与高压泵的进水口相连。
进一步的，为了方便调节二级反渗透浓水指向原水箱的流量，本实用新型 在所述的二级反渗透组件的浓水出口与原水箱相连的分路上设有回流阀。
进一步的，为了方便调节二级反渗透浓水指向高压泵进水口的流量，本实 用新型在所述的二级反渗透组件的浓水出口与高压泵的进水口相连的分路上设 有回流阀。
本实用新型的有益效果是：本实用新型将二级反渗透浓水分设两条不同的 支路，使得一部分二级反渗透浓水回流至高压泵的进水口，可以提高二级反渗 透膜表面流速，减少浓差极化，提高出水水质，另由于此二级反渗透浓水PH值 较高，一般达到9-10，而一级反渗透出水因二氧化碳气体无法去除导致PH值较 低，一般为6-6.5,因此该部分浓水回流可以节省甚至省略二级反渗透进水的加 碱,从而节省大量加碱费用;另一部分二级反渗透浓水回流至原水箱，这部分回 流经混合后可以降低原水含盐量,同时另由于回流的浓水量减少，使高PH值浓 水对原水PH值的影响大大减少，可避免因PH值增加对系统的影响，如膜结垢 堵塞等，降低了维护保养的成本，提高了生产的效率。
