申请日2012.08.28
公开(公告)日2012.11.28
IPC分类号E03B1/04; E03C1/12
摘要
本发明公开了一种洗衣机废水的智能回收系统，包括串联在管道内的流量计、浊度传感器和水泵，还包括水箱、控制板;所述水箱包括上层水箱和下层水箱，上层水箱和下层水箱之间设有净化装置。本发明还公开了一种洗衣机废水的智能回收方法，能实现废水回收及再利用的功能，自动判断洗衣机所排出的废水是否合适存储再利用的功能，根据排出废水的浑浊程度科学地对废水进行分类处理、回收功能及可以接到任一款洗衣机上使用。本发明具有通用性的特点，有很好的实际应用价值。
权利要求书
1.一种洗衣机废水的智能回收系统，其特征在于：包括串联在管道内的流 量计、浊度传感器和水泵，还包括水箱和控制板;所述管道一端与洗衣机排水 口连通，另一端与水箱连通;所述控制板用于接收信号以及发出控制信号，以 控制本系统各设备工作;所述水箱包括上层水箱和下层水箱，上层水箱和下层 水箱之间设有净化装置，所述下层水箱设有连接冲厕管道的排水口;所述水箱 和管道通过三分头连接，三分头的入水端与管道连接，三分头的两个出水端分 别通向上层水箱和下层水箱，该两个出水端处分别设有电控阀门。
2.按照权利要求1所述的洗衣机废水的智能回收系统，其特征在于：所述流 量计、浊度传感器和水泵按顺序依次串联，洗衣机废水依次经过流量计、浊度 传感器和水泵，所述水箱上设有水位计。
3.按照权利要求2所述的洗衣机废水的智能回收系统，其特征在于：所述三 分头和水泵之间还设有三通管，三通管的入水端与水泵的出水端连接，三通管 的两个出水端分别与三分头的入水端和冲厕管道连接。
4.按照权利要求1所述的洗衣机废水的智能回收系统，其特征在于：所述水 箱设有液位感应器。
5.按照权利要求1所述的洗衣机废水的智能回收系统，其特征在于：所述流 量感应器为霍尔流量感应器。
6.按照权利要求1所述的洗衣机废水的智能回收系统，其特征在于：还包括 连接管道和洗衣机排水口的卡锁，所述卡锁具有锁紧结构和阀门结构。
7.一种按照权利要求1所述的洗衣机废水的智能回收方法，其特征在于：包 括流量计、浊度传感器、水泵、分为上下两层的水箱和控制板，所述水箱的上 下层之间设有净化装置;其步骤为，
步骤一、霍尔流量计实时检测洗衣机的排水情况，当检测到洗衣机排水动作 时，将检测信号发送给控制板;
步骤二、控制板根据接收到流量计的信号，启动浊度传感器工作测试废水的 浑浊度，同时启动水泵工作将废水输送至水箱;
步骤三、浊度传感器将检测到的信号发送给控制板，控制板将该信号与事先 设定的浑浊度参考值比较，判断废水的具体浑浊程度;若废水浑浊度高于或等 于浑浊度参考值，即废水较浑浊，将废水输送至水箱的上层;若废水浑浊度低 于浑浊度参考值，即废水较清澈，将废水输送至水箱的下层;
步骤四、将上层水箱的废水经净化装置处理，净化后输送至下层水箱。
8.按照权利要求7所述的洗衣机废水的智能回收方法，其特征在于：包括水 箱内的液位感应器，所述液位感应器实时监控水箱内液位的高度，当检测到下 层水箱的液面高于设定高度时，下层水箱开始排水，至其液面重新低于设定高 度为止。
9.按照权利要求7所述的洗衣机废水的智能回收方法，其特征在于：所述流 量计为霍尔流量计，其检测洗衣机排水动作的同时，测量废水流量的大小，并 将废水流量大小的信号发送给控制板，控制板根据该信号控制水泵工作的功率 大小。
10.按照权利要求7至9任一项所述的洗衣机废水的智能回收方法，其特征 在于：包括无线信号收发模块，所述所有信号通过无线的方式收发信号。
说明书
一种洗衣机废水的智能回收系统及其方法
技术领域
本发明涉及一种洗衣机废水处理技术，特别涉及一种洗衣机废水的智能回 收系统及其方法。
背景技术
对于现代家庭必备的电器——洗衣机，每次排放的废水，大部分人由于怕麻 烦而都没有加以利用，且排放的污水对环境造成了严重的污染。目前我国能源 危机是能源生产增长的速度相对落后于能源消费的增长，因此能源已成为制约 我国国民经济发展的“瓶颈”问题。解决能源紧缺最现实的出路是节能，特别 是水资源，我国的淡水资源每天都在减少，节约水资源显得尤为重要。
目前相关洗衣机废水回收再利用装置的设计思路，大多仅停留在纸上，缺乏 实际可行的操作，没有较为理想的废水处理和存水方式方面的研究，所以洗衣 机生产厂家及家庭用户仍未找到一个切实可行的方案实现洗衣机废水再利用的 想法。
目前市场上虽然有少量关于洗衣机废水回收利用的产品，但此类产品功能单 一，统一收集所有排出的废水，没有考虑到洗衣机排放的废水污浊程度不同而 进行分类回收处理，缺乏科学性及实用性，存在一定的缺陷，限制性强，不具 备很好的通用性和智能化。此外，洗衣机废水回收装置对废水回收的模式单一， 没有考虑到用户的实际需要，通用性较低，不利于废水存储再利用装置的推广。
发明内容
本发明的首要目的在于克服现有技术的缺点与不足，提供一种洗衣机废水 的智能回收系统，具有通用性强，智能回收处理的特点。
本发明的另外一个目的在于克服现有技术的缺点与不足，提供一种洗衣机 废水的智能回收方法，具有通用性好，智能回收处理的特点。

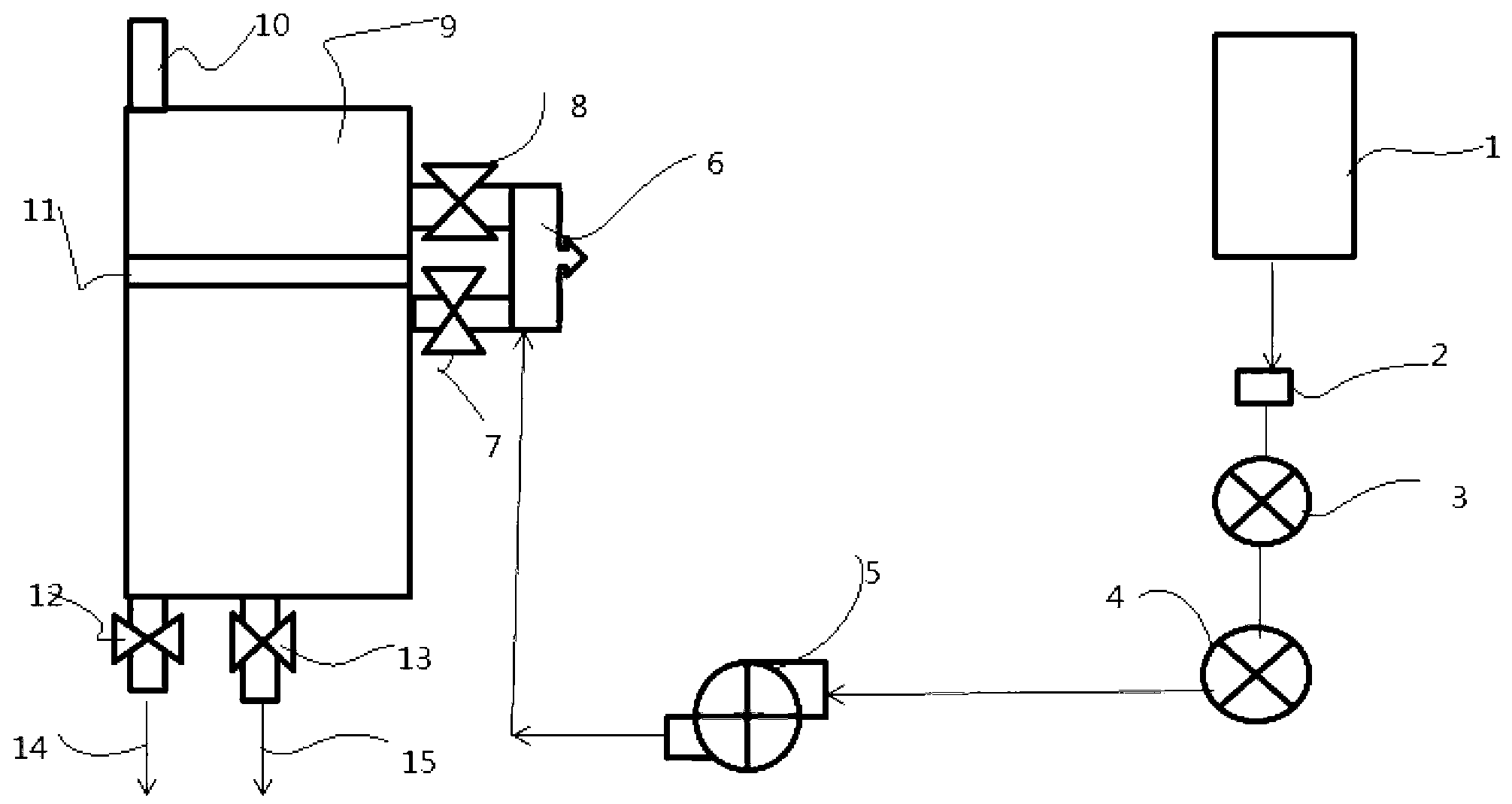

本发明的首要目的通过下述技术方案实现：一种洗衣机废水的智能回收系 统，包括串联在管道内的流量计、浊度传感器和水泵，还包括水箱和控制板; 所述管道一端与洗衣机排水口连通，另一端与水箱连通;所述控制板用于接收 信号以及发出控制信号，以控制本系统各设备工作;所述水箱包括上层水箱和 下层水箱，上层水箱和下层水箱之间设有净化装置，所述下层水箱设有连接冲 厕管道的排水口;所述水箱和管道通过三分头连接，三分头的入水端与管道连 接，三分头的两个出水端分别通向上层水箱和下层水箱，该两个出水端处分别 设有电控阀门。
优选的，所述流量计、浊度传感器和水泵按顺序依次串联，洗衣机废水依次 经过流量计、浊度传感器和水泵，所述水箱上设有水位计。
优选的，所述三分头和水泵之间还设有三通管，三通管的入水端与水泵的出 水端连接，三通管的两个出水端分别与三分头的入水端和冲厕管道连接。
优选的，所述水箱设有液位感应器。
优选的，所述流量感应器为霍尔流量感应器。
优选的，还包括连接管道和洗衣机排水口的卡锁，所述卡锁具有锁紧结构和 阀门结构。
本发明的另外一个目的通过下述技术方案实现：一种洗衣机废水的智能回 收方法，包括流量计、浊度传感器、水泵、分为上下两层的水箱和控制板，所 述水箱的上下层之间设有净化装置;其步骤为，
步骤一、霍尔流量计实时检测洗衣机的排水情况，当检测到洗衣机排水动作 时，将检测信号发送给控制板;
步骤二、控制板根据接收到流量计的信号，启动浊度传感器工作测试废水的 浑浊度，同时启动水泵工作将废水输送至水箱;
步骤三、浊度传感器将检测到的信号发送给控制板，控制板将该信号与事先 设定的浑浊度参考值比较，判断废水的具体浑浊程度;若废水浑浊度高于或等 于浑浊度参考值，即废水较浑浊，将废水输送至水箱的上层;若废水浑浊度低 于浑浊度参考值，即废水较清澈，将废水输送至水箱的下层;
步骤四、将上层水箱的废水经净化装置处理，净化后输送至下层水箱。
优选的，包括水箱内的液位感应器，所述液位感应器实时监控水箱内液位的 高度，当检测到下层水箱的液面高于设定高度时，下层水箱开始排水，至其液 面重新低于设定高度为止。
优选的，所述流量计为霍尔流量计，其检测洗衣机排水动作的同时，测量废 水流量的大小，并将废水流量大小的信号发送给控制板，控制板根据该信号控 制水泵工作的功率大小。
优选的，包括无线信号收发模块，所述所有信号通过无线的方式收发信号。
本发明相对于现有技术具有如下的优点及效果：
创新点及其优点：
1、浊度传感器;现有的大部分洗衣机废水回收装置只是简单地将排出的废 水进行无差别收集，并没有根据排出废水的实际情况(如浑浊程度)进行回收， 装置不具备实现回收及再利用的智能化功能，操作麻烦，现有的大部分洗衣机 废水回收装置只是将洗衣机废水回收后直接进行利用，没有对废水浑浊程度进 行一定程度的判断。
2、通用性;设计一种具有实用性及通用性的洗衣机废水存储水箱，实现洗 衣机废水再利用的智能化;现有的大部分洗衣机废水回收装置对废水回收的模 式单一，没有考虑到用户的实际需要，因此通用性较低，不利于废水存储再利 用装置的推广。
3、环保：该装置通过两种传感器——霍尔流量计和浊度传感器，智能、科 学地判断排放的废水是否需存储，以及废水存储回收方案的实施，从而达到洗 衣机废水再利用，节省水资源，提高水资源利用率，减少环境污染的目的。
本发明能实现废水回收及再利用的智能化功能;自动判断洗衣机所排出的 废水是否合适存储再利用的功能;根据排出废水的浑浊程度科学地对废水进行 分类处理、回收功能及可以接到任一款洗衣机上使用，即通用性的特点，有很 好的实际应用价值，具有广阔的开发前景。
