申请日2012.08.29
公开(公告)日2014.03.12
IPC分类号E03C1/12
摘要
一种洗衣废水收集系统，其特征是由主集水箱、副集水箱和吸水机组成，吸水机的吸水口与副集水箱出水口相接，吸水机的出水口与主集水箱入水口相接，副集水箱的入水口与洗衣机的排水口相接，集水箱底侧壁有个排水口，为拖地、用侧冲洗之用，吸水机与市电之间有一个手动开关和一个自控开关。本发明洗衣废水收集系统，不仅实现了提高水的利用率，节约用水，节省费用，而且设备简易，投资小，容易安装与维修，极有利于推广利用价值。
权利要求书
1.一种洗衣废水收集系统，其特征是吸水机的吸水口与副水箱的出水口相接，副水箱的入水口与洗衣机的排水口相接，吸水机的出水口用水管接入水箱内，吸水机与市电之间有一个手动开关、一个浮球自控开关和一个水敏自控开关。
2.如权利要求1所述的洗衣废水收集系统，其特征是吸水机安装在集水箱暗仓里符合壁挂式的各种形体。
说明书
洗衣废水收集系统
技术领域
本发明属洗衣废水收集系统，特别是家庭自来水领域循环利用的节水系统。
技术背景
在自来水供水的地方，特别是普遍用洗衣机洗衣物用水量大，洗衣物时大量的漂洗废水直接排放到排 污管里，这种用水方式使水的利用率不高，造成浪费。如果把洗衣漂洗废水收集起来，用于日常拖地板和 用厕冲洗之用，将是最大的发挥水的利用率，节约大量的水资源，因此有必要在水的循环利用方面作节水 改造。
发明内容
本发明的洗衣废水收集系统需要解决的问题是提供一种能将洗衣漂洗废水收集再利用的集水系统。

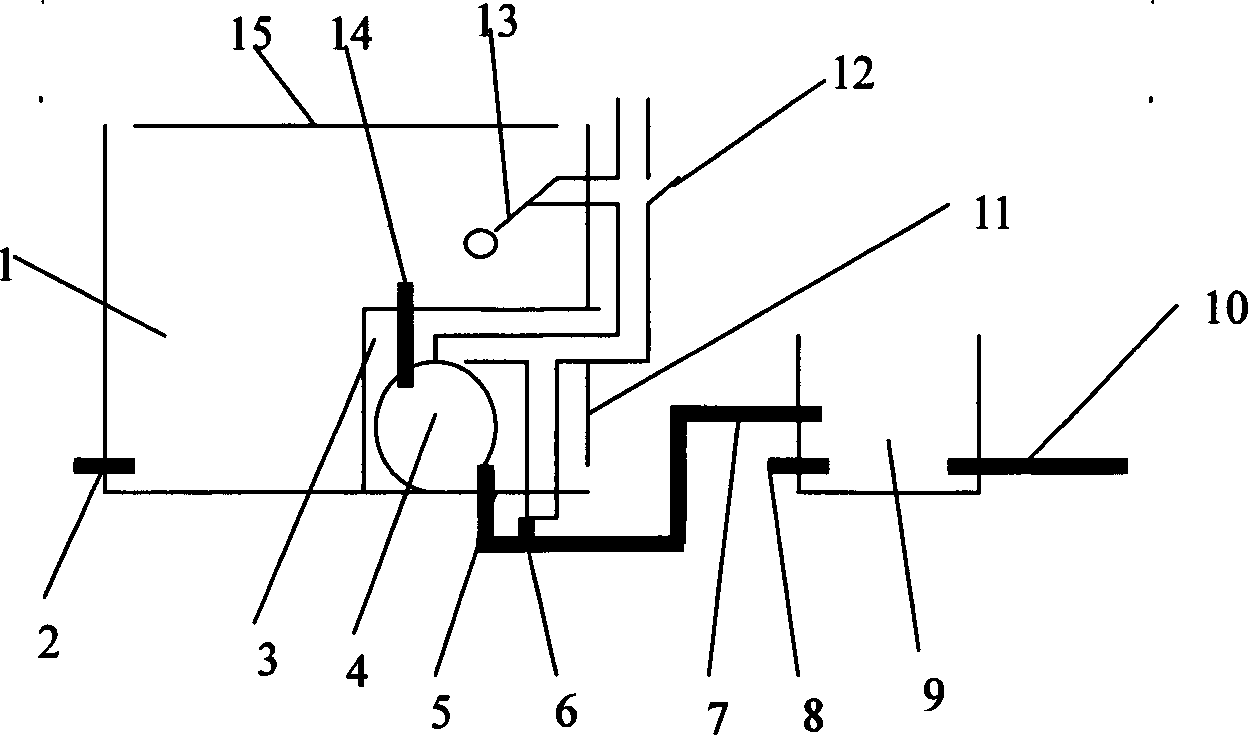

本发明以如下技术方案解决上述问题，由主集水箱、副集水箱和吸水机组成;吸水机的吸水口与副集 水箱出水口相接，吸水机的出水口与主集水箱入水口相接，副集水箱的入水口与洗衣机的排水口相接，主 集水箱底侧壁有个排水口，为拖地、用侧冲洗之用;吸水机与市电之间有一个手动开关和两一个浮球自控 开关，手动开关和其中一个浮球自控开关同装在集水箱倒板壁上：集水箱底部设有吸水机舱，机舱有方便 维护的活动盖板，主集水箱口有一个活动盖板。
本发明的洗衣废水收集系统，不仅实现了水的循环利用，达到节约用水的效果，而且设备少而简易， 容易安装与维修。节水效果明显，成本低，投资少，极有利于推广。
