申请日2012.08.29
公开(公告)日2013.03.13
IPC分类号B01D21/32
摘要
本实用新型提供了一种调节澄清池底部回流污泥浓度的装置，由提升轴、提升环、锥体和连接法兰构成，提升轴与锥体通过法兰连接，提升轴位于高密池的驱动轴之中，从驱动头中心的预留孔洞穿过，提升轴的外径小于驱动轴的内径，提升轴与驱动轴不相接触，提升轴上端设有限制提升轴上下活动的锁紧装置。本实用新型解决了现有高密度澄清池及其污泥循环/刮泥系统不可调节的缺点，采用创新的方式，在高密度澄清池正常运行的情况下，可实现锥体高度的自由调节，从而实现回流污泥浓度的自由调节，使高密度澄清池的调试和运行变得更加灵活。
权利要求书
1.一种调节澄清池底部回流污泥浓度的装置，由提升轴、提升环、锥体和连接法兰构成，其中，提升轴与锥体通过法兰连接，提升轴位于高密池的驱动轴之中，从驱动头中心的预留孔洞穿过，其特征在于，提升轴的外径小于驱动轴的内径，提升轴与驱动轴不相接触，提升轴上端设有限制提升轴上下活动的锁紧装置。
2.根据权利要求1所述的一种调节澄清池底部回流污泥浓度的装置，其特征在于，所述提升轴的上端还设有若干销孔。
3.根据权利要求2所述的一种调节澄清池底部回流污泥浓度的装置，其特征在于，所述驱动头的上部设有销钉卡挡。
4.根据权利要求3所述的一种调节澄清池底部回流污泥浓度的装置，其特征在于，所述锁紧装置为U型部件。
说明书
一种调节澄清池底部回流污泥浓度的装置
技术领域
本实用新型属于给水、污水处理领域，具体地，涉及一种调节澄清池底部回流污泥浓度的装置。
背景技术
传统的高密度澄清池及其污泥循环/刮泥系统，污泥循环系统锥体与驱动轴用法兰连接在一起，一旦设备加工完成，锥体的高度将不可调节，这就意味着当进水条件和加药条件等固定的情况下，循环污泥的浓度也将不可调节，这大大降低了调试和运行过程的灵活性。针对不同的水质，高密度澄清池在调试过程中，要求对回流的污泥浓度进行调节，以达到最佳的运行效果;在运行过程中，如果进水水量或水质发生变化，也需要对回流污泥浓度进行调节，以达到高密池运行效果最佳。传统的高密度澄清池及其污泥循环/刮泥系统，不能满足上述运行过程中的调节要求。
实用新型内容
本实用新型要解决的技术问题是克服现有的缺陷，提供了一种调节澄清池底部回流污泥浓度的装置，解决了现有高密度澄清池及其污泥循环/刮泥系统不可调节的缺点，采用创新的方式，在高密度澄清池正常运行的情况下，可实现锥体高度的自由调节，从而实现回流污泥浓度的自由调节，使高密度澄清池的调试和运行变得更加灵活。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
一种调节澄清池底部回流污泥浓度的装置，由提升轴、提升环、锥体和连接法兰构成，其中，提升轴与锥体通过法兰连接，提升轴位于高密池的驱动轴之中，从驱动头中心的预留孔洞口穿过，提升轴的外径小于驱动轴的内径，提升轴与驱动轴不相接触，提升轴上端设有限制提升轴上下活动的锁紧装置。

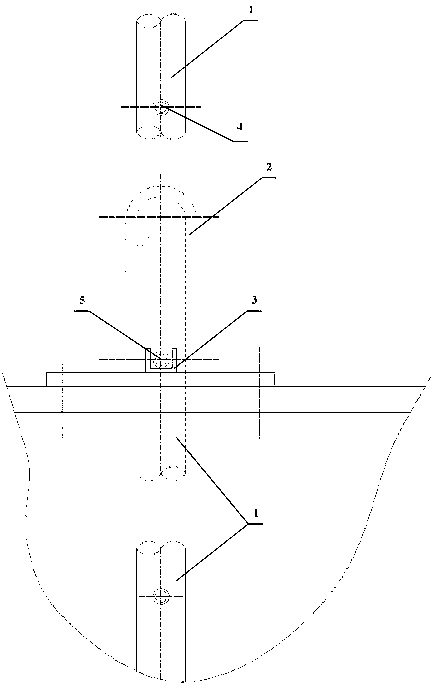

具体地，所述提升轴的上端还设有若干销孔。
具体地，所述驱动头的上部设有销钉卡挡。
具体地，所述锁紧装置为U型部件。
本实用新型具有以下有益效果：
1、可以通过对锥体高度的调节实现对回流污泥浓度的调节，使高密度澄清池的调试和运行控制更加灵活。
2、调节系统构造简单，调节过程不影响高密度澄清池的正常运行。
3、调节过程简单，调节精度可根据工艺要求，在加工前通过设置销孔数量和距离进行确定，调节精度的设置灵活。
