申请日2012.06.30
公开(公告)日2013.01.30
IPC分类号C02F103/04; C02F1/469
摘要
本实用新型公开了一种具有EDI流量开关的超纯水处理设备，包括预处理水箱，所述的预处理水箱连接至反渗透处理装置的进水口，所述的反渗透处理装置的纯水出口连接至EDI水箱，在所述的EDI装置的超纯水出口与超纯水箱之间设有用于控制EDI装置启停的EDI流量开关。本实用新型通过在EDI装置的极出出口、超纯水出口、浓水出口管路上安装低流量保护开关以保护EDI装置不在缺水状态下工作，以防造成EDI模块因过热而产生永久性损坏。
权利要求书
1.一种具有EDI流量开关的超纯水处理设备，包括预处理水箱(1)，所述 的预处理水箱(1)连接至反渗透处理装置(2)的进水口，所述的反渗透处理 装置(2)的纯水出口连接至EDI水箱(3)，所述的EDI水箱(3)连接至具有 极出出口(4-1)、超纯水出口(4-2)和浓水出口(4-3)的EDI装置(4)，所 述的EDI装置(4)的超纯水出口(4-2)连接至超纯水箱(5)，所述的EDI装 置(4)的浓水出口(4-3)与预处理水箱(1)相连，其特征在于：在所述的EDI 装置(4)的超纯水出口(4-2)与超纯水箱(5)之间设有用于控制EDI装置(4) 启停的EDI流量开关(6)。
2.如权利要求1所述的一种具有EDI流量开关的超纯水处理设备，其特征 在于：在所述的EDI装置(4)的浓水出口(4-3)与预处理水箱(1)之间设有 EDI流量开关(6)。
3.如权利要求1所述的一种具有EDI流量开关的超纯水处理设备，其特征 在于：在所述的EDI装置(4)的极出出口(4-1)上设有EDI流量开关(6)。
说明书
一种具有EDI流量开关的超纯水处理设备
技术领域
本实用新型涉及超纯水处理技术领域，尤其是一种能够有效保护EDI装置 的超纯水处理设备。
背景技术
在公知的技术领域，EDI装置作为制取超纯水的重要设备，一般用于反渗透 设备后的二次除盐工序，EDI装置将离子交换技术、离子交换膜技术和离子电迁 移技术相结合，巧妙的将电渗析和离子交换技术相结合，利用两端电极高压使 水中带电离子移动，并配合离子交换树脂及选择性树脂膜以加速离子移动去除， 从而实现超纯水制造，同时EDI设备无需化学药剂的再生，可以连续运行，在 具体的应用中，仅调节EDI的运行电流就可以改变其出水水质。
在实际的生产使用中，如果浓水、极水、超纯水流量不足，膜堆工作时内 部产生的热量无法被带走，温度达到一定程度时将使隔板变形，造成泄露或短 路等不可恢复的极端故障情况，对设备造成不可估量的损害。
实用新型内容
本实用新型要解决的技术问题是：提供一种能够有效保护EDI装置的超纯 水处理设备。

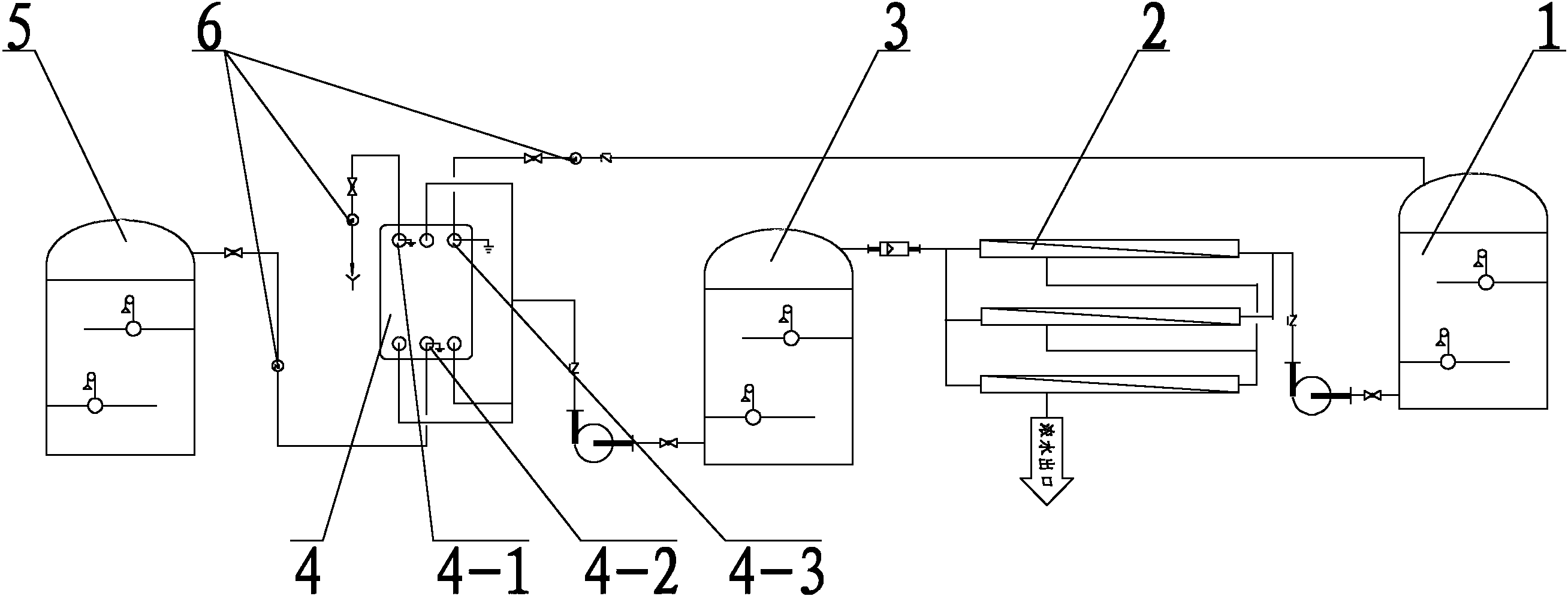

本实用新型解决其技术问题所采用的技术方案是：一种具有EDI流量开关 的超纯水处理设备，包括预处理水箱，所述的预处理水箱连接至反渗透处理装 置的进水口，所述的反渗透处理装置的纯水出口连接至EDI水箱，所述的EDI 水箱连接至具有极出出口、超纯水出口和浓水出口的EDI装置，所述的EDI装 置的超纯水出口连接至超纯水箱，所述的EDI装置的浓水出口与预处理水箱相 连，在所述的EDI装置的超纯水出口与超纯水箱之间设有用于控制EDI装置启 停的EDI流量开关。
进一步的，为了使得EDI装置的保护更加充分，本实用新型在所述的EDI 装置的浓水出口与预处理水箱之间设有EDI流量开关。
进一步的，为了使得EDI装置的保护更加充分，本实用新型在所述的EDI 装置的极出出口上设有EDI流量开关。
本实用新型的有益效果是：本实用新型通过在EDI装置的极出出口、超纯 水出口、浓水出口管路上安装低流量保护开关，当流量计中的浮子上浮到至流 量开关检测位置时，流量开关发出有水信号允许EDI装置启动，当流量计中的 浮子下降到至流量开关检测位置的下方时，流量开关发出无水信号，则立即断 开EDI装置供电并报警，从而保护EDI装置不在缺水状态下工作，以防造成EDI 模块因过热而产生永久性损坏。
