申请日2012.08.29
公开(公告)日2013.03.06
IPC分类号C02F9/14
摘要
智能一体化污水处理装置，属于环保行业污水处理技术领域，具体涉及一种处理分散污水、高效脱氮除磷、节能、占地面积少的污水处理装置。主要包括1个集水池、2个ASBR池和2个SBR池，其特征在于集水池通过提升泵、电动进水阀门连接2套交替运行的ASBR-SBR系统;每个ASBR池均设有液位控制器、滗水器、潜水搅拌机;每个SBR池均设有液位控制器、滗水器、在线溶解氧测定仪，在线溶解氧测定仪连接罗茨风机;所述提升泵、电动进水阀门、液位控制器、滗水器、潜水搅拌机、在线溶解氧测定仪、罗茨风机均与PLC联动控制系统连接。本实用新型装置，可实现分散型农村生活污水的自动化处理，占地面积小，脱氮除磷效率高。
权利要求书
1.一种智能一体化污水处理装置，包括1个集水池、2个序批间歇式厌氧生化反应器和2个序批间歇式活性污泥反应器，其特征在于集水池通过提升泵、电动进水阀门连接2套交替运行的厌氧生化反应器-活性污泥反应器系统;每个厌氧生化反应器均设有液位控制器、滗水器、潜水搅拌机;每个活性污泥反应器均设有液位控制器、滗水器、在线溶解氧测定仪，在线溶解氧测定仪连接罗茨风机;所述提升泵、电动进水阀门、液位控制器、滗水器、潜水搅拌机、在线溶解氧测定仪、罗茨风机均与PLC联动控制系统连接。
2.如权利要求1所述的处理装置，其特征是活性污泥反应器还设有曝气装置和污泥泵。
说明书
一种智能一体化污水处理装置
技术领域
本实用新型属于环保行业污水处理技术领域，具体涉及一种处理分散污水、高效脱氮除磷、节能、占地面积少的污水处理装置。
背景技术
由于我国农村布局比较分散，先收集再集中处理的城镇生活污水处理模式很难实现。此外，我国国情使得农村生活污水较城镇生活污水而言，水量小、主要水质指标(如COD、NH4+-N、TP)略低于城镇生活污水。目前，适合农村生活污水处理的专门技术和设备比较匮乏。同时，由于农村缺乏专业污水处理设备操作人员，致使常规污水处理设备在农村运行时的效果大打折扣。
发明内容
本实用新型的目的是为了克服以上缺点，而提出的一种适应农村生活污水处理的智能一体化污水装置。

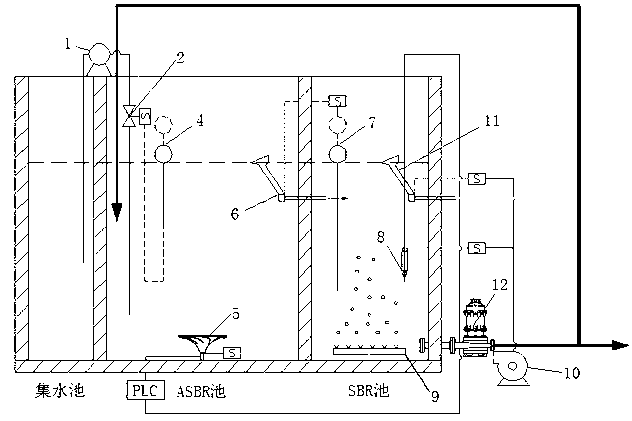

本实用新型是通过以下技术方案实现的：智能一体化污水处理装置，包括1个集水池、2个序批间歇式厌氧生化反应器(ASBR池)和2个序批间歇式活性污泥反应器(SBR池)，其特征在于集水池通过提升泵、电动进水阀门连接2套交替运行的ASBR-SBR系统;每个ASBR池均设有液位控制器、滗水器、潜水搅拌机;每个SBR池均设有液位控制器、滗水器、在线溶解氧测定仪，在线溶解氧测定仪连接罗茨风机;所述提升泵、电动进水阀门、液位控制器、滗水器、潜水搅拌机、在线溶解氧测定仪、罗茨风机均与PLC联动控制系统连接。
一般地，所述SBR池还设有曝气装置和污泥泵。
ASBR池兼有调节池和厌氧生物处理的功能，两个ASBR池均设置了液位控制器。在厌氧ASBR池设置了潜水搅拌机，可根据PLC控制系统设置搅拌转速和搅拌时间。集水池提升泵与ASBR池的液位控制器、电动进水阀门采用联动控制, 潜水搅拌机、ASBR池中的滗水器采用联动控制。
SBR池中设置了在线溶解氧测定仪，根据SBR池中的溶解氧值控制罗茨风机的转速，节省系统运行的电耗。ASBR池中的滗水器、SBR池的液位控制器采用联动控制，罗茨风机、在线溶解氧仪、SBR滗水器采用联动控制。
所述PLC联动控制系统的检测仪表为多种类、在线连续检测，其中包括液位、溶解氧、曝气时间、搅拌转速、搅拌时间等参数的测量与控制。测量信号经过转换成4～20mA信号后送至PLC，再经数据处理传输至上位机供监视和打印。检测仪表的控制信号(液位、溶解氧、曝气时间、搅拌转速、搅拌时间)送至PLC参与系统的逻辑控制。
本实用新型装置，可实现分散型农村生活污水的自动化处理，占地面积小，脱氮除磷效率高。
