申请日2012.06.30
公开(公告)日2013.01.16
IPC分类号C02F9/02
摘要
本实用新型公开了一种利用反渗透浓水冲洗过滤器的水处理系统，包括一级反渗透组件、石英砂过滤器以及和石英砂过滤器顺次相连的活性炭过滤器，在所述的一级反渗透组件的浓水出口处连接设有浓水箱，在所述的浓水箱与石英砂过滤器之间设有过滤器冲洗泵，所述的浓水箱与过滤器冲洗泵的进水口相连，所述的过滤器冲洗泵的出水口连接至石英砂过滤器的总进水口。本实用新型通过将一级反渗透浓水临时贮存起来，用来对石英砂过滤器和活性炭过滤器进行正洗和反洗，对水资源进行了充分有效的利用。
权利要求书

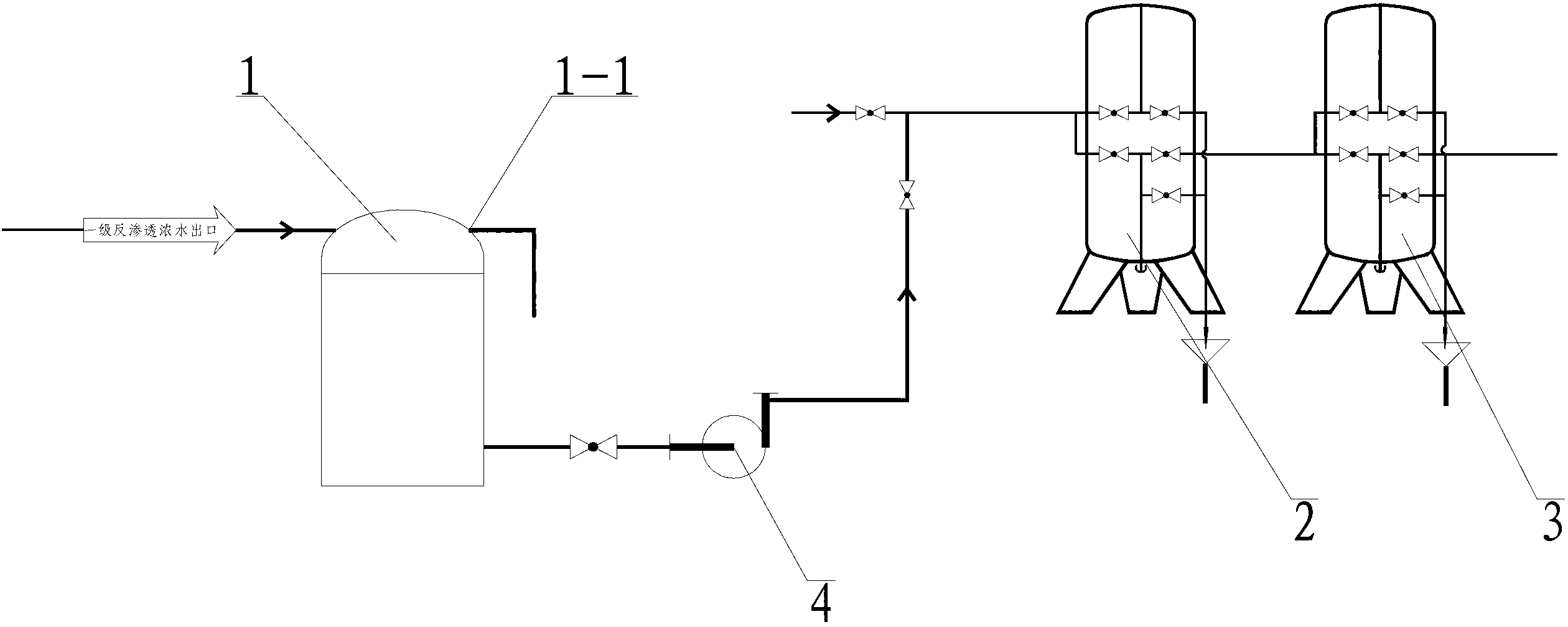

1.一种利用反渗透浓水冲洗过滤器的水处理系统，包括一级反渗透组件、 石英砂过滤器(2)以及和石英砂过滤器(2)顺次相连的活性炭过滤器(3)， 其特征在于：在所述的一级反渗透组件的浓水出口处连接设有浓水箱(1)，在 所述的浓水箱(1)与石英砂过滤器(2)之间设有过滤器冲洗泵(4)，所述的 浓水箱(1)与过滤器冲洗泵(4)的进水口相连，所述的过滤器冲洗泵(4)的 出水口连接至石英砂过滤器(2)的总进水口。
2.如权利要求1所述的一种利用反渗透浓水冲洗过滤器的水处理系统，其 特征在于：所述的浓水箱(1)的顶部设有溢流口(1-1)。
说明书
一种利用反渗透浓水冲洗过滤器的水处理系统
技术领域
本实用新型涉及水处理设备技术领域，尤其是一种利用反渗透浓水冲洗过 滤器的水处理系统。
背景技术
在公知的水处理技术领域，原水进入一级反渗透系统后，出水分成两路， 一路为纯水供用水点用水或者进入下一级处理，一路为反渗透膜处理后的浓水， 浓水往往要比原水的离子含量浓缩好几倍，而且浓水量很大，很难回流进行再 处理，绝大多数纯水设备系统均将其直接排入地沟，而现今水资源日益紧缺， 需要对水资源进行充分有效的利用。
实用新型内容
本实用新型要解决的技术问题是：提供一种能够充分利用浓水的水处理系 统。
本实用新型解决其技术问题所采用的技术方案是：一种利用反渗透浓水冲 洗过滤器的水处理系统，包括一级反渗透组件、石英砂过滤器以及和石英砂过 滤器顺次相连的活性炭过滤器，在所述的一级反渗透组件的浓水出口处连接设 有浓水箱，在所述的浓水箱与石英砂过滤器之间设有过滤器冲洗泵，所述的浓 水箱与过滤器冲洗泵的进水口相连，所述的过滤器冲洗泵的出水口连接至石英 砂过滤器的总进水口。
进一步的，考虑到浓水箱的溢流，本实用新型中所述的浓水箱的顶部设有 溢流口。
本实用新型的有益效果是：本实用新型通过将一级反渗透浓水临时贮存起 来，用来对石英砂过滤器和活性炭过滤器进行正洗和反洗，对水资源进行了充 分有效的利用。
