申请日2012.08.29
公开(公告)日2013.02.20
IPC分类号C02F9/10; F24J2/06; H02J7/00; F24J2/38; F24J2/24
摘要
本实用新型提供一种节能且能进行水处理的聚光太阳能水处理装置。本实用新型采用技术方案如下：一种聚光太阳能水处理装置，包括电源部分、聚光加热部分和水处理部分;其中电源部分包括太阳能控制器、太阳能电池板和与太阳能电池板电联接的蓄电池;聚光加热部分包括支架、聚光板、感光器和自动跟踪驱动装置，支架上设置有太阳能加热管;水处理部分包括依次连接的水箱、紫外线发生器、臭氧发生器、蒸汽冷凝器、蒸馏水矿化器和水收集器，水箱与太阳能加热管之间通过水管相连;紫外线发生器、臭氧发生器及自动跟踪驱动装置均连接蓄电池。
权利要求书

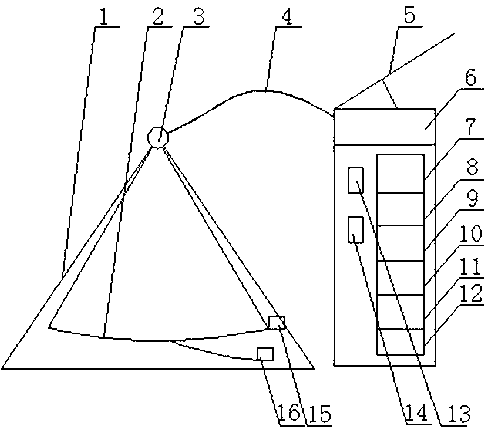

1.一种聚光太阳能水处理装置，其特征在于：包括电源部分、聚光加热部分和水处理部分;其中电源部分包括太阳能控制器、太阳能电池板和与太阳能电池板电联接的蓄电池;聚光加热部分包括支架、聚光板、感光器和自动跟踪驱动装置，支架上设置有太阳能加热管;水处理部分包括依次连接的水箱、紫外线发生器、臭氧发生器、蒸汽冷凝器、蒸馏水矿化器和水收集器，水箱与太阳能加热管之间通过水管相连;紫外线发生器、臭氧发生器及自动跟踪驱动装置均连接蓄电池。
2.根据权利要求1所述聚光太阳能水处理装置，其特征在于：水箱、紫外线发生器、臭氧发生器、蒸汽冷凝器、蒸馏水矿化器和水收集器为自上而下依次设置，水箱出口连接真空泵入口，真空泵出口连接紫外线发生器。
3.根据权利要求1或2所述聚光太阳能水处理装置，其特征在于：太阳能电池板倾斜设置在水箱上。
说明书
聚光太阳能水处理装置
技术领域
本实用新型涉及饮用水净化处理领域，具体涉及一种聚光太阳能水处理装置。
背景技术
我国边远、农村饮用水不安全，且这些地区分散，难以集中供水。一些地区的地表水与浅层地下水不同程度受到污染，因而需要合适的设备及技术处理使达到饮用水的标准。
现在的水处理方式大多采用过滤的方式,还有反渗透等技术，其存在以下不足：1、容易造成二次污染,自身消耗水量还大,需要经常进行后期维护;2、多数水处理装置自身消耗电能，成本高。另外目前有采用单独的太阳能加热技术，但是不能使水达到完全消毒饮用的标准。
发明内容
为了解决现有太阳能只能对水加热和目前水处理消耗电能及水量大的问题，本实用新型提供一种节能且能进行水处理的聚光太阳能水处理装置。
本实用新型采用技术方案如下：
一种聚光太阳能水处理装置，包括电源部分、聚光加热部分和水处理部分;其中电源部分包括太阳能控制器、太阳能电池板和与太阳能电池板电联接的蓄电池;聚光加热部分包括支架、聚光板、感光器和自动跟踪驱动装置，支架上设置有太阳能加热管;水处理部分包括依次连接的水箱、紫外线发生器、臭氧发生器、蒸汽冷凝器、蒸馏水矿化器和水收集器，水箱与太阳能加热管之间通过水管相连;紫外线发生器、臭氧发生器及自动跟踪驱动装置均连接蓄电池。
进一步地，水箱、紫外线发生器、臭氧发生器、蒸汽冷凝器、蒸馏水矿化器和水收集器为自上而下依次设置，水箱出口连接真空泵入口，真空泵出口连接紫外线发生器。
更进一步地，太阳能电池板倾斜设置在水箱上。
本实用新型的有益效果：
1、节能：不消耗现有能源, 电源部分完全由太阳能提供能源，适用于缺水缺电地区;
2、对待处理的水源水质无要求,处理水的范围广，可以处理苦咸水,海水及其他有污染的水;
3、结构简单,使用成熟技术，装置运行稳定性;
4,采用蒸馏方式对水进行处理，并对蒸馏水进行矿化解决人体对各类微量元素的需求，多重对水的处理，使水质更加适合饮用;
5、不是简单物理处理，而是采用蒸馏再矿化，减少后期维护的工作，如换滤芯等工作，减少二次对水的污染;
6、采用蒸馏再矿化方式，而不是简单采用物理过滤的形式，减少净化水过程中对水的消耗。
