申请日2012.06.30
公开(公告)日2013.01.16
IPC分类号C02F1/44
摘要
本实用新型公开了一种具有EDI氮封水箱的超纯水处理系统，包括与反渗透装置的纯水出口相连的纯水箱，所述的纯水箱连接至EDI装置，所述的EDI装置连接至EDI水箱，在所述的EDI水箱的顶部设有连接至氮气储气罐的管路，在所述的EDI水箱的顶部与氮气储气罐两者相连的管路上设有进气电磁阀和微动压力控制器。本实用新型通过采用电磁阀和微动压力控制器的组合控制氮气储气罐对EDI水箱的气封，有效的隔绝了超纯水与空气接触的机会，能显著提高超纯水最终产水的品质。
权利要求书

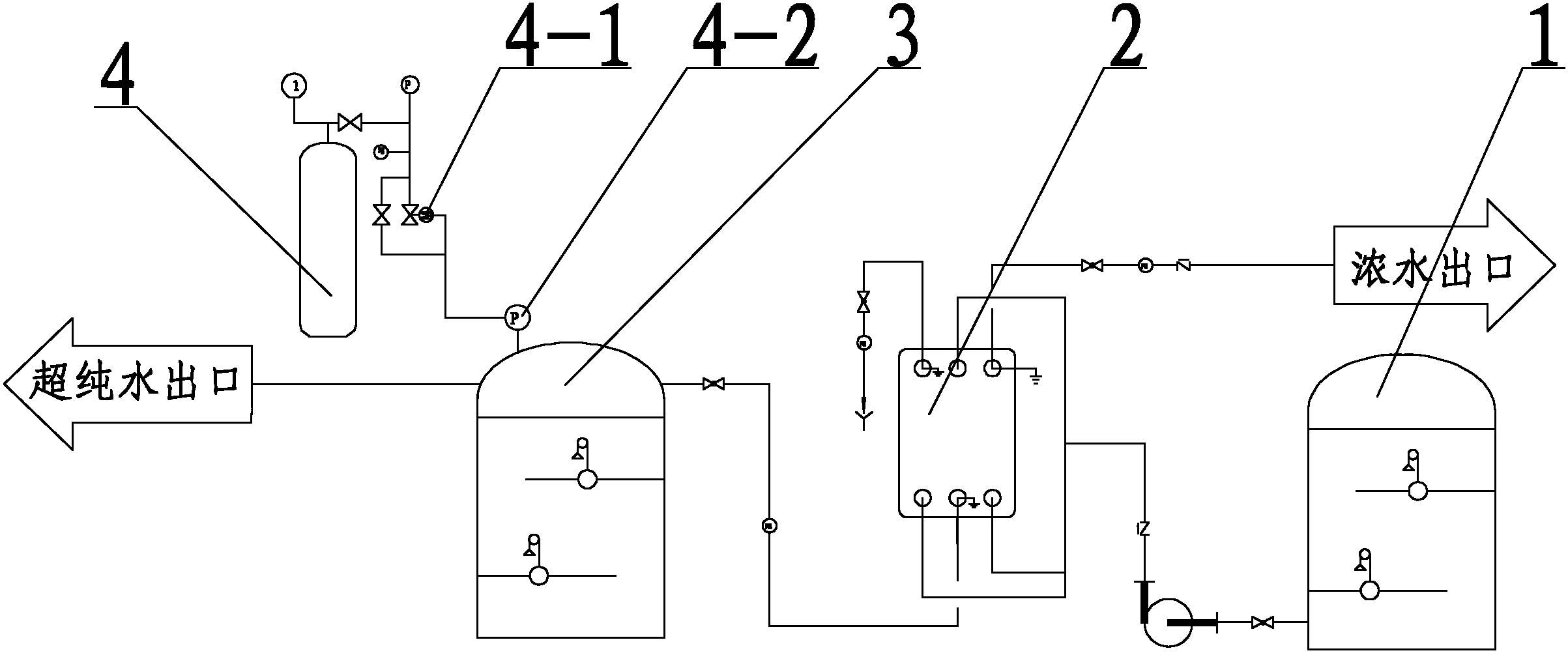

1.一种具有EDI氮封水箱的超纯水处理系统，包括与反渗透装置的纯水出 口相连的纯水箱(1)，所述的纯水箱(1)连接至EDI装置(2)，所述的EDI装 置(2)连接至EDI水箱(3)，其特征在于：在所述的EDI水箱(3)的顶部设 有连接至氮气储气罐(4)的管路，在所述的EDI水箱(3)的顶部与氮气储气 罐(4)两者相连的管路上设有进气电磁阀(4-1)和微动压力控制器(4-2)。
说明书
一种具有EDI氮封水箱的超纯水处理系统
技术领域
本实用新型涉及水处理技术领域，尤其是一种利用氮气密封EDI水箱，以 减少超纯水与空气接触的机会，防止超纯水容器被空气污染的超纯水处理设备。
背景技术
在公知的水处理领域，超纯水处理设备中具有由二级反渗透装置和EDI装 置，来自预处理的水经过二级反渗透装置的处理，进入EDI装置，经过EDI装 置的处理，以得到18MΩ及以上的超纯水。
由于空气中含有二氧化碳、细菌、尘埃等杂质，而超纯水为纯的溶剂，对 这些杂质的溶解能力很强，故一旦超纯水与空气接触，就会使其电阻率迅速下 降，实践证明15M.cm以上的超纯水暴露在空气中1分钟后水质就会下降至 3-4M.cm，3分钟以后就会下降到2M.cm左右。因此必须要减少超纯水与空 气接触的机会，防止超纯水容器被空气污染的，而现有的EDI水箱无法起到隔 绝超纯水与空气的作用。
实用新型内容
本实用新型要解决的技术问题是：提供一种能够隔绝超纯水与空气接触的 超纯水处理系统。
本实用新型解决其技术问题所采用的技术方案是：一种具有EDI氮封水箱 的超纯水处理系统，包括与反渗透装置的纯水出口相连的纯水箱，所述的纯水 箱连接至EDI装置，所述的EDI装置连接至EDI水箱，在所述的EDI水箱的顶 部设有连接至氮气储气罐的管路，在所述的EDI水箱的顶部与氮气储气罐两者 相连的管路上设有进气电磁阀和微动压力控制器。
本实用新型的有益效果是：本实用新型通过采用电磁阀和微动压力控制器 的组合控制氮气储气罐对EDI水箱的气封，有效的隔绝了超纯水与空气接触的 机会，能显著提高超纯水最终产水的品质。
