申请日2012.06.30
公开(公告)日2013.01.30
IPC分类号F16H1/22; F16H57/038; F16H57/029; F16H57/023
摘要
本实用新型涉及齿轮减速电机类，尤其是一种污水处理专用潜水斜齿轮减速机。污水处理专用潜水斜齿轮减速机，包括箱体、端盖、输出轴和传动部分，箱体和端盖之间具有丁晴橡胶密封垫，输出轴的前端设置有承受轴向推力的承载装置，传动部分包括预装配部分和输入部分，输入部分由高速级主动齿轮、高速级被动齿轮和潜水电机输入轴组成，潜水电机输入轴和输出轴的前端均具有机械密封。本实用新型的箱体和端盖之间具有丁晴橡胶密封垫，在水下耐腐蚀，可以承受不同水温，减少了渗漏的几率;潜水电机输入轴和输出轴的前端均具有机械密封，防渗漏油、水永久可靠;在输出轴的前端设置的承载装置，可以承受叶轮在工作时水流对减速机的轴向推力。
权利要求书

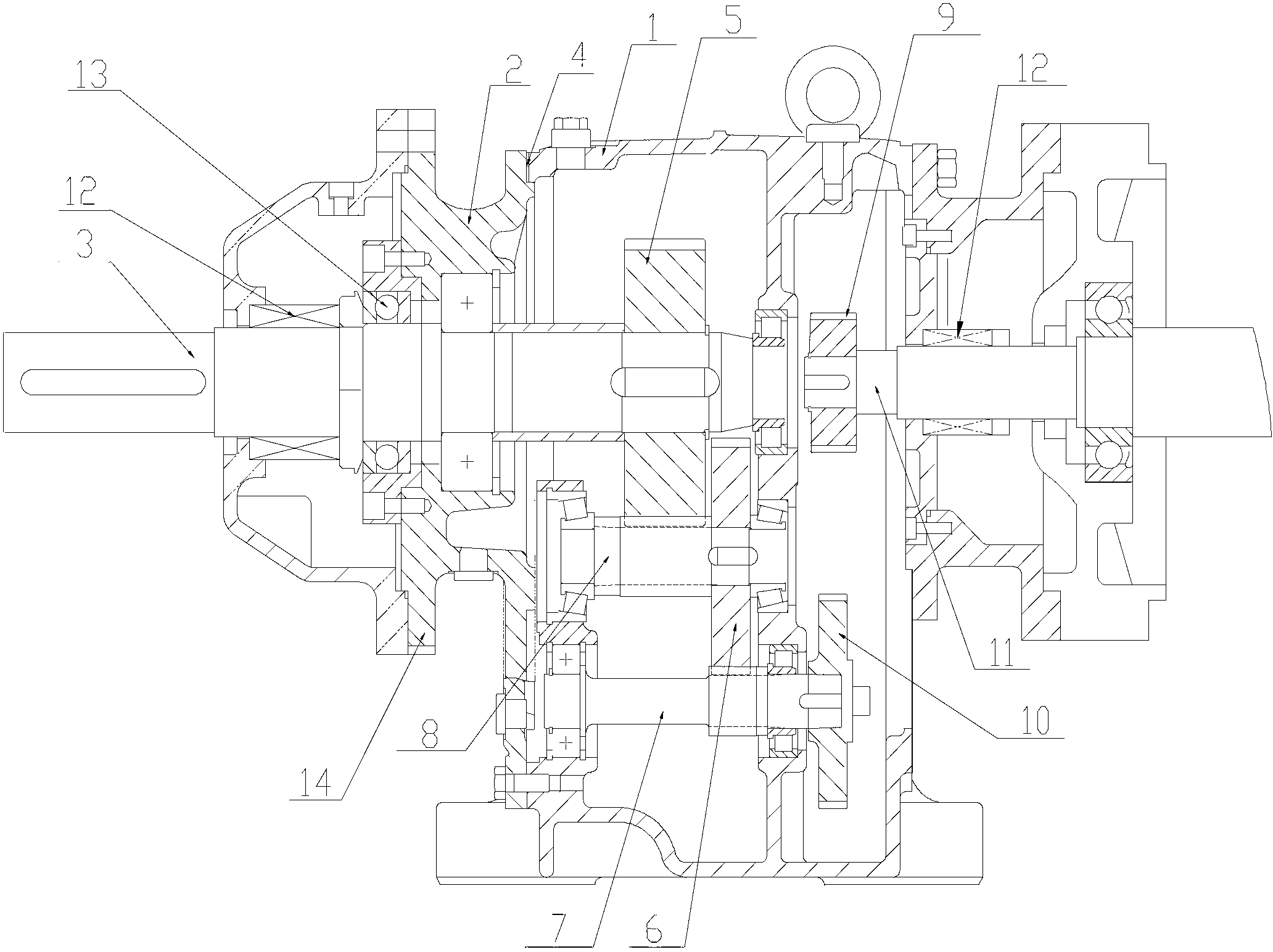

1.一种污水处理专用潜水斜齿轮减速机，其特征在于：包括箱体(1)、端 盖(2)、输出轴(3)和传动部分，所述的箱体(1)和端盖(2)之间具有丁晴 橡胶密封垫(4)，所述的输出轴(3)的前端设置有承受轴向推力的承载装置， 所述的传动部分包括预装配部分和输入部分，所述的预装配部分包括第一齿轮 (5)、第二齿轮(6)、第一齿轴(7)和第二齿轴(8)，第一齿轮(5)与第二 齿轴(8)配对啮合，所述的输入部分由高速级主动齿轮(9)、高速级被动齿轮 (10)和潜水电机输入轴(11)组成，所述的潜水电机输入轴(11)和输出轴 (3)在同一直线上，潜水电机输入轴(11)和输出轴(3)的前端均具有机械 密封(12)。
2.根据权利要求1所述的污水处理专用潜水斜齿轮减速机，其特征在于： 所述的预装配部分包括第一齿轮(5)和第一齿轴(7)，第一齿轮(5)与第一 齿轴(7)配对啮合。
3.根据权利要求1所述的污水处理专用潜水斜齿轮减速机，其特征在于： 所述的承载装置包括推力球轴承(13)和联接法兰(14)。
说明书
污水处理专用潜水斜齿轮减速机
技术领域
本实用新型涉及齿轮减速电机类，尤其是一种污水处理专用潜水斜齿轮减 速机。
背景技术
污水处理专用潜水减速机以其传动平稳、承受冲击能力强等特点广泛应用 于污水处理系统中的水下排污环节。水下排污系统是由减速机轴端安装叶轮， 在水下工作时轴向搅动污水池中污水已达到排污效果。目前国内主要生产的污 水处理专用潜水减速机主要采用老式的摆线针轮减速机设计，存在精度不高、 结构不合理、容易渗漏油、容易进水等缺点。
实用新型内容
本实用新型要解决的技术问题是：基于上述问题，提供一种针对污水处理 水下作业特殊环境要求和工作特点而专门设计的、提高了可靠性、降低了维修 率的污水处理专用潜水斜齿轮减速机。
本实用新型解决其技术问题所采用的技术方案是：污水处理专用潜水斜齿 轮减速机，包括箱体、端盖、输出轴和传动部分，所述的箱体和端盖之间具有 丁晴橡胶密封垫，所述的输出轴的前端设置有承受轴向推力的承载装置，所述 的传动部分包括预装配部分和输入部分，所述的预装配部分包括第一齿轮、第 二齿轮、第一齿轴和第二齿轴，第一齿轮与第二齿轴配对啮合，所述的输入部 分由高速级主动齿轮、高速级被动齿轮和潜水电机输入轴组成，所述的潜水电 机输入轴和输出轴在同一直线上，潜水电机输入轴和输出轴的前端均具有机械 密封。
所述的预装配部分包括第一齿轮和第一齿轴，第一齿轮与第一齿轴配对啮 合。
预装配部分分为两种固定传动比：两级传动和三级传动，其中第一齿轮可 以通用，在两级传动预装配部分中，第一齿轮与第一齿轴配对啮合，在三级传 动预装配部分中，第一齿轮与第二齿轴配对啮合。而无论是两级传动还是三级 传动的预装配部分，箱体和端盖都可以通用，这样可以减少了零件数和库存量。
所述的承载装置包括推力球轴承和联接法兰，承载装置可以承受叶轮在工 作时水流对减速机的轴向推力。
本实用新型的有益效果是：本实用新型的箱体和端盖之间具有丁晴橡胶密 封垫，在水下耐腐蚀，可以承受不同水温，减少了渗漏的几率;潜水电机输入 轴和输出轴的前端均具有机械密封，防渗漏油、水永久可靠;在输出轴的前端 设置有承受轴向推力的承载装置，可以承受叶轮在工作时水流对减速机的轴向 推力。
