申请日2012.08.28
公开(公告)日2013.03.13
IPC分类号C02F9/10
摘要
本实用新型提供了一种用于处理糠醛废水的二效蒸发装置，它包括通过管路依次连接的进料泵、过滤器、分离器、蒸发器，还包括有过热器，过热器与分离器、蒸发器连接，过滤器及分离器中设置有过滤吸附装置，通过对糠醛废水的二次有效过滤，有效解决糠醛废水蒸发器结垢清洗困难的问题，且延长废水蒸发器的清洗周期，并对蒸发器内蒸汽进行有效回收利用，节约40%一次蒸汽量。
权利要求书

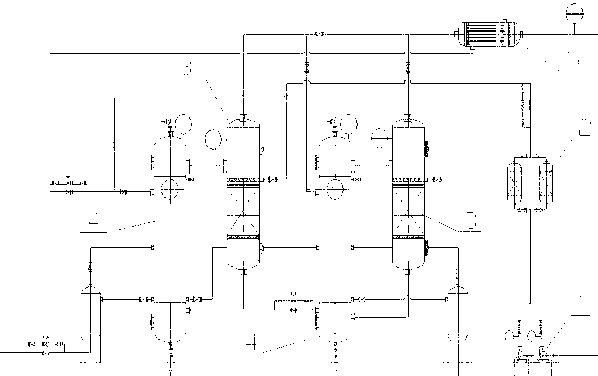

1.一种用于处理糠醛废水的二效蒸发装置，其特征是：它包括通过管路依次连接的进料泵(1)、过滤器(2)、分离器(3)、蒸发器(4)，还包括有过热器(5)，过热器(5)与分离器(3)、蒸发器(4)连接，过滤器(2)及分离器(3)中设置有过滤吸附装置。
2.根据权利要求1所述的用于处理糠醛废水的二效蒸发装置，其特征是：所述的分离器(3)内还设置有液流均布缓冲装置。
3.根据权利要求1所述的用于处理糠醛废水的二效蒸发装置，其特征是：所述的蒸发器(4)进水管口与分离器出水口连通，蒸发器(4)出水管口与回流水管路连通，蒸发器(4)内管程还设置有上管路与分离器(3)连通，分离器(3)通过出汽管路与过热器(5)连接。
4.根据权利要求1所述的用于处理糠醛废水的二效蒸发装置，其特征是：所述的分离器(3)设置有两个并联在管路上，所述的蒸发器(4)设置有两个并联。
5.根据权利要求1所述的用于处理糠醛废水的二效蒸发装置，其特征是：过热器(5)设置有热流管路及过流管路，热流管路一端与锅炉连接，另一端与蒸发器里的蒸发装置连接;过流管路与分离器(3)顶端的出汽管路连通，过流管路可与热流管路进行换热，过流管路出口与其它车间管路连通。
说明书
用于处理糠醛废水的二效蒸发装置
技术领域
本实用新型涉及机械设备领域，具体为一种用于糠醛生产废水的处理装置。
技术背景
糠醛是我国大宗化工出口产品，产品质量处于世界先进水平，发展前景广阔。但是其环境保护问题已成为制约该行业发展的瓶颈，目前国内糠醛生产废水处理的装置存在生产过程中容易产生结垢的问题，需要频繁停机清洗蒸发器，不仅浪费大量的硝酸、氢氧化钠等辅料进行清洗，还严重影响了糠醛的正常生产，并会消耗大量的一次蒸汽。
发明内容
为了克服糠醛废水蒸发器结垢对糠醛行业的制约，本实用新型特提供了一种用于处理糠醛废水的二效过滤蒸发装置，既解决糠醛废水蒸发器结垢清洗困难的问题，且可有效延长废水蒸发器的清洗周期。
为达到上述发明目的，本实用新型所采取的技术方案为：一种用于处理糠醛废水的二效蒸发装置，它包括通过管路依次连接的进料泵、过滤器、分离器、蒸发器，还包括有过热器，过热器与分离器、蒸发器连接，过滤器及分离器中设置有过滤吸附装置。
所述的分离器内还设置有液流均布缓冲装置，使废液均布通过过滤吸附装置。
所述的蒸发器进水管口与分离器出水管口连通，蒸发器出水管口与回流水管路连通，蒸发器内管程还设置有上管路与分离器连通，分离器通过出汽管路与过热器连接。
所述的分离器设置有两个并联在管路上，所述的蒸发器设置有两个并联。
所述的过热器设置有热流管路及过流管路，热流管路一端与锅炉连接，另一端与蒸发器里的蒸发装置连接，提供热源;过流管路与分离器顶端的出汽管路连通，过流管路可与热流管路进行换热，过流管路出口与其它车间管路连通。
本实用新型的工作原理为：废水通过进料泵进入过滤器，过滤器对废水进行第一次过滤，清除废水中的糠醛渣;废水经过滤器进入分离器壳程，废水经液流均布缓冲装置均匀分布通过过滤吸附装置，对废水进行二次过滤，进一步清除废水中的糠醛渣;通过二次过滤的废水进入蒸发器的管程，通过壳程中的饱和或者过热蒸汽转化为二次汽，通过壳程上部连接管再次进入分离器，进行汽液分离，大部分的二次汽通过分离器进入过热器管程，即过热管路，与过热器壳程的饱和或者过热蒸汽进行二次换热，过热器壳程即热流管路，使进入过热器管程的二次汽变为饱和二次汽，进入水解工段，为水解工段提供热源。
本实用新型的有益效果为：通过过滤器、分离器二次过滤，不仅解决糠醛废水蒸发器结垢清洗困难的问题，且有效延长废水蒸发器的清洗周期，还能为水解工段提供蒸汽热源，采用二效蒸发装置，节约40%一次蒸汽量。过滤填料可以再生，循环使用。
