申请日2012.06.29
公开(公告)日2012.10.03
IPC分类号A01K63/04
摘要
本发明公开了一种池塘养殖底排污水系统，包括池塘主体，所述池塘主体的塘底具有一定坡度，在所述塘底的最低处设置有排污口，在所述排污口处设置有防逃网，所述池塘主体通过塘底的排污口与排污管道系统连通。本发明对现阶段池塘养殖排水工程进行了科学设计和科学布局，并实施物理、生物净化等综合技术的科学组装，使池塘自动清淤，同时5～10年池塘不用清於，为鱼类生长创造良好环境，养殖户实现持续健康养殖，确保水产品质量安全和农民科学养鱼致富奔小康打下基础。
权利要求书

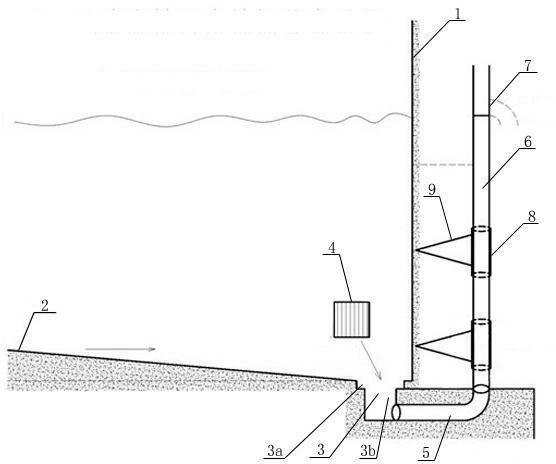

1.一种池塘养殖底排污水系统，包括池塘主体(1)，其特征在于：所述池塘主体(1)的塘底(2)具有一定坡度，在所述塘底(2)的最低处设置有排污口(3)，在所述排污口(3)处设置有防逃网(4)，所述池塘主体(1)通过塘底(2)的排污口(3)与排污管道系统连通。
2.根据权利要求1所述的池塘养殖底排污水系统，其特征在于：所述塘底(2)的最低处位于塘底(2)任意一个端角处，所述排污口(3)设置于该端角处，其他端角处的塘底(2)分别向该处倾斜形成一定坡度，所述排污口(3)分为上口段(3a)和下口段(3b)，所述下口段(3b)的截面积小于上口段(3a)的截面积，所述防逃网(4)的上表面与塘底(2)底部持平。
3.根据权利要求2所述的池塘养殖底排污水系统，其特征在于：所述塘底(2)的坡度为0.5%～0.7%。
4.根据权利要求1、2或3所述的池塘养殖底排污水系统，其特征在于：所述排污管道系统包括排污水管弯头(5)以及排污插管(6)，所述排污水管弯头(5)一端与排污口(3)连通，其另一端开口竖直向上与所述排污插管(6)的下端连通。
5.根据权利要求4所述的池塘养殖底排污水系统，其特征在于：所述排污水管弯头(5)与排污插管(6)连接端的内径与排污插管(6)的外径相同。
6.根据权利要求5所述的池塘养殖底排污水系统，其特征在于：在所述排污插管(6)的上部设置有溢流口(7)。
7.根据权利要求6所述的池塘养殖底排污水系统，其特征在于：在所述排污插管(6)上套接有至少一个排污管导向固定器(8)，所述排污管导向固定器(8)通过连接件(9)与池塘主体(1)固定连接，所述排污插管(6)能够相对于排污管导向固定器(8)上下移动。
8.根据权利要求7所述的池塘养殖底排污水系统，其特征在于：在所述池塘主体(1)一侧设置有污水固液分离池(10)，所述排污水管弯头(5)与排污插管(6)连接的出水口端与污水固液分离池(10)底部连通，在所述污水固液分离池(10)底部设置有带截止阀的污水沉淀物排水管(11)，在所述污水固液分离池(10)上部设置有污水上清液排水管(12)，所述污水上清液排水管(12)通过管道与人工湿地(13)连通。
9.根据权利要求8所述的池塘养殖底排污水系统，其特征在于：所述人工湿地(13)的面积为池塘面积的5%～10%。
10.根据权利要求1、2或3所述的池塘养殖底排污水系统，其特征在于：所述排污管道系统包括与排污口(3)连通的排污水管(14)，在所述排污水管(14)上设置有闸阀(15)。
说明书
一种池塘养殖底排污水系统
技术领域
本发明涉及池塘发展环保、生态养殖工程装备与物理、生物净化综合技术的集成创新、配套组装领域，具体的说是涉及一种实现“资源节约、环境有好”的池塘底排污水系统。
背景技术
近年我国多数精养池塘，养殖沉积物超过了水体自净能力，造成富营养化，导致养殖水体内源性污染。传统养殖池塘成为鱼粪坑，排溶氧高、温度高、鱼类天然饵料(浮游生物)多的池塘上层水，养殖沉积物在池底分解耗氧，释放有毒有害物质，污染水体，导致鱼病频发，饲料转化率低，养殖成本增加。主要是传统池塘建设缺泛环保工程设施装备，导致严重制约了我国蓝色国土资源持续产出质量安全的水产品。
发明内容
本发明的发明目的在于：针对上述存在的问题，提供一种根据实际养殖情况，能够实时方便地将池塘底部养殖沉积物和污水排出的池塘养殖底排污水系统。
本发明的技术方案是这样实现的：一种池塘养殖底排污水系统，包括池塘主体，其特征在于：所述池塘主体的塘底具有一定坡度，在所述塘底的最低处设置有排污口，在所述排污口处设置有防逃网，所述池塘主体通过塘底的排污口与排污管道系统连通。
本发明所述的池塘养殖底排污水系统，其所述塘底的最低处位于塘底任意一个端角处，所述排污口设置于该端角处，其他端角处的塘底分别向该处倾斜形成一定坡度，所述排污口分为上口段和下口段，所述下口段的截面积小于上口段的截面积，所述防逃网的上表面与塘底底部持平。
本发明所述的池塘养殖底排污水系统，其所述塘底的坡度为0.5%～0.7%。
本发明所述的池塘养殖底排污水系统，其所述排污管道系统包括排污水管弯头以及排污插管，所述排污水管弯头一端与排污口连通，其另一端开口竖直向上与所述排污插管的下端连通。
本发明所述的池塘养殖底排污水系统，其所述排污水管弯头与排污插管连接端的内径与排污插管的外径相同。
本发明所述的池塘养殖底排污水系统，其在所述排污插管的上部设置有溢流口。
本发明所述的池塘养殖底排污水系统，其在所述排污插管上套接有至少一个排污管导向固定器，所述排污管导向固定器通过连接件与池塘主体固定连接，所述排污插管能够相对于排污管导向固定器上下移动。
本发明所述的池塘养殖底排污水系统，其在所述池塘主体一侧设置有污水固液分离池，所述排污水管弯头与排污插管连接的出水口端与污水固液分离池底部连通，在所述污水固液分离池底部设置有带截止阀的污水沉淀物排水管，在所述污水固液分离池上部设置有污水上清液排水管，所述污水上清液排水管通过管道与人工湿地连通。
本发明所述的池塘养殖底排污水系统，其所述人工湿地的面积为池塘面积的5%～10%。
本发明所述的池塘养殖底排污水系统，其所述排污管道系统包括与排污口连通的排污水管，在所述排污水管上设置有闸阀。
本发明对现阶段池塘养殖排水工程进行了科学设计和科学布局，并实施物理、生物净化等综合技术的科学组装，使池塘自动清淤，同时5～10年池塘不用清於，为鱼类生长创造良好环境，养殖户实现持续健康养殖，确保水产品质量安全和农民科学养鱼致富奔小康打下基础。排出的底层污水进入沉淀池物理沉淀，底层沉淀物做农作物的有机肥料，上清液排入人工湿地，人工湿地种植水生植物和养殖滤食性鱼类等通过生物净化池，达到三类地表水标准再循环使用或排入沟渠，从而使整个养殖过程达到生态、环保的要求。
