申请日2012.12.20
公开(公告)日2013.06.05
IPC分类号C02F3/02; C02F7/00
摘要
本实用新型公开了一种污水生物处理推流曝气机，主要包括电动机、变速箱、联轴器、外壳、螺旋桨叶、驱动轴及溶气泵头，其特征在于：所述变速箱的输出轴与驱动轴通过联轴器连接，所述变速箱的本体与外壳连接，所述溶气泵头安装在外壳的末端。本实用新型的有益效果是：螺旋桨叶可以推动污水生物处理水池中水流动，通过溶气泵头同时吸入水和空气，螺旋桨叶将空气打散变为微小气泡，并快速为水中增氧，无需单独设置鼓风机。
权利要求书

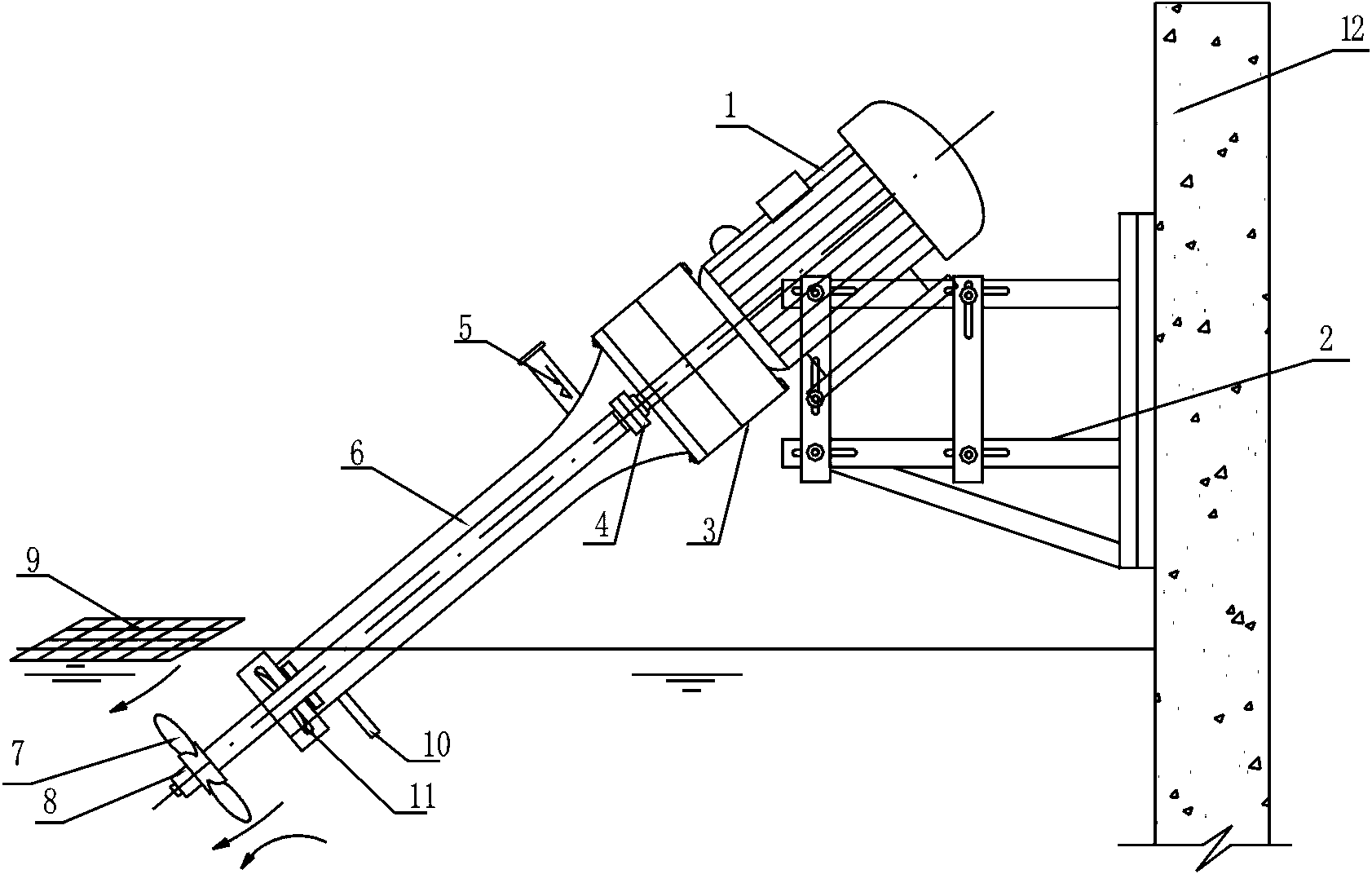

1.一种污水生物处理推流曝气机，主要包括电动机(1)、变速箱(3)、联轴器(4)、外壳(6)、螺旋桨叶(7)、驱动轴(8)及溶气泵头(11)，其特征在于：所述变速箱(3)的输出轴与驱动轴(8)通过联轴器(4)连接，所述变速箱(3)的本体与外壳(6)连接，所述溶气泵头(11)安装在外壳(6)的末端。
2.如权利要求1所述的一种污水生物处理推流曝气机，其特征在于：所述驱动轴(8)的末端设置有螺旋桨叶。
3.如权利要求1所述的一种污水生物处理推流曝气机，其特征在于：所述外壳(6)与变速箱(3)连接的一端设置有进气口(5)。
4.如权利要求1所述的一种污水 生物处理推流曝气机，其特征在于：所述螺旋桨叶(7)的上方设置有防溅网(9)。
说明书
一种污水生物处理推流曝气机
技术领域
本实用新型涉及一种曝气机，尤其是涉及一种污水生物处理推流曝气机。
背景技术
目前，在污水处理中好氧生物处理单元中，需要向污水供氧，通常是鼓入空气，如在氧化沟工艺中，现广泛使用的设备是转盘曝气机等，转盘曝气机通过旋转时叶片溅起水花，达到向水中增氧目的。其存在不足之处为：水池的深度受到影响，增氧较慢，一般要小于3.5米，底部充氧不足，水体流动速度达不到要求;转盘需要扭矩大，机械能耗较高;由于将水暴露在空气中，特别在冬天使水温降低，不利于好氧生物处理的效果。
实用新型内容
本实用新型的目的在于克服上述现有技术的缺点和不足，提供一种污水生物处理推流曝气机，可以推动污水生物处理水池中水流动，并快速为水中增氧，无需单独设置鼓风机。
本实用新型的目的通过下述技术方案实现：一种污水生物处理推流曝气机，主要包括电动机、变速箱、联轴器、外壳、螺旋桨叶、驱动轴及溶气泵头，其特征在于：所述变速箱的输出轴与驱动轴通过联轴器连接，所述变速箱的本体与外壳连接，所述溶气泵头安装在外壳的末端。
所述驱动轴的末端设置有螺旋桨叶。
所述外壳与变速箱连接的一端设置有进气口。
进一步的，所述螺旋桨叶的上方设置有防溅网。
综上所述，本实用新型的有益效果是：螺旋桨叶可以推动污水生物处理水池中水流动，通过溶气泵头同时吸入水和空气，螺旋桨叶将空气打散变为微小气泡，并快速为水中增氧，无需单独设置鼓风机。
