申请日2012.05.29
公开(公告)日2012.09.19
IPC分类号C02F9/14; C02F103/30; C02F3/30
摘要

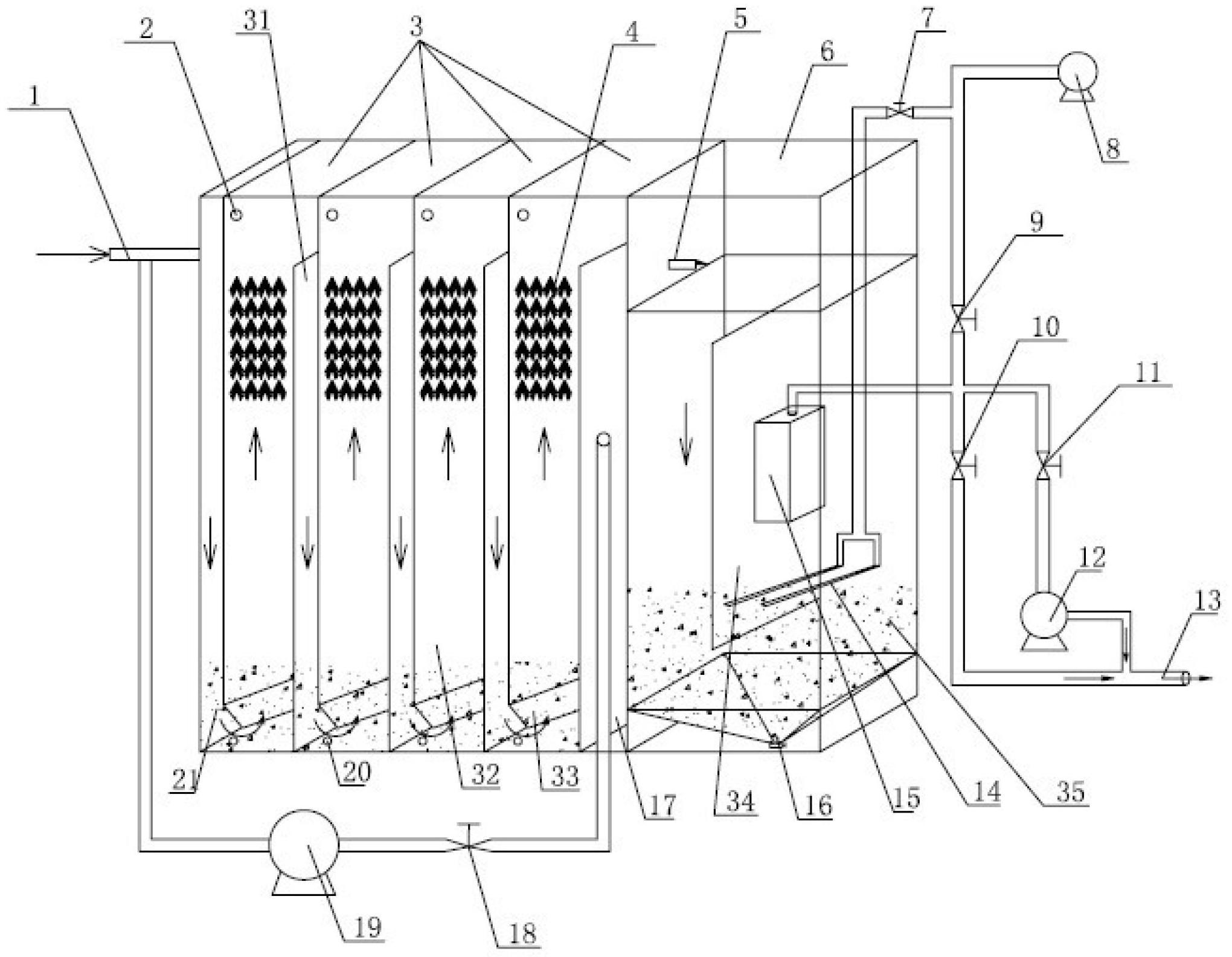

本发明涉及一种印染废水生物处理的动态组合反应装置，包括厌氧折流反应区、好氧动态反应区(6)和无纺布膜组件(15)，厌氧折流反应区位于好氧动态反应区(6)的前端，厌氧折流反应区由隔板(31)分成若干个折流室(3)，厌氧折流反应区与好氧动态反应区(6)之间连接有回流室(17)，回流室(17)通过水管与进水口(1)相连，折流室(3)的下端铺设有厌氧颗粒污泥(21)，中部设置有填料层(4)，好氧动态反应区(6)中安装的无纺布膜组件(15)的下方安装有穿孔曝气管(14)。本发明所述的装置结构简单，处理效果好，特别是对于色度的高效去除，实现了印染废水的回用，运行处理成本低。
权利要求书
1.一种印染废水生物处理的动态组合反应装置，包括厌氧折流反应区、好氧动态反应区 (6)、无纺布膜组件(15)和回流室(17)，其特征在于，所述的厌氧折流反应区位于 好氧动态反应区(6)的前端，所述的厌氧折流反应区由隔板(31)分成若干个折流室 (3)，所述的折流室(3)的中间竖直安装有中挡水板(32)，所述的厌氧折流反应区 与好氧动态反应区(6)之间连接有回流室(17)，所述的回流室(17)通过水管经过 回流阀(18)和回流泵(19)后与厌氧折流反应区左侧上端的进水口(1)相连，所述 的折流室(3)的下端铺设有厌氧颗粒污泥(21)，所述的折流室(3)的中部设置有装 有弹性填料的填料层(4)，所述的好氧动态反应区(6)的中间竖直安装有大分隔板(34) 将好氧动态反应区(6)分为左右两个隔室，其右边的出水隔室中安装有无纺布膜组件 (15)，所述的无纺布膜组件(15)通过水管分别经过反冲洗气阀(9)、重力出水阀(10) 和抽水阀(11)与曝气泵(8)、出水口(13)和负压抽水泵(12)相连，所述的无纺 布膜组件(15)的下方安装有两根平行的穿孔曝气管(14)，所述的穿孔曝气管(14) 通过水管经过曝气阀(7)与曝气泵(8)相连，所述的好氧动态反应区(6)的下端连 接有一个呈倒锥体的沉淀池(16)，所述的沉淀池(16)铺设有好氧污泥层(35)。
2.根据权利要求1所述的一种印染废水生物处理的动态组合反应装置，其特征在于，所 述的中挡水板(32)的下端连接有折流板(33)，所述的折流板(33)的前端开有与水 平呈135°的斜缺口。
3.根据权利要求1所述的一种印染废水生物处理的动态组合反应装置，其特征在于，所 述的折流室(3)的下底面开有取泥口(20)，所述的折流室(3)的上端侧壁上开有沼 气收集口(2)。
4.根据权利要求1所述的一种印染废水生物处理的动态组合反应装置，其特征在于，所 述的好氧动态反应区(6)的上端左侧安装有回流室出水口(5)。
5.根据权利要求1所述的一种印染废水生物处理的动态组合反应装置，其特征在于，所 述的无纺布膜组件(15)的框架形状为正方体结构，用有机玻璃制成，框架的顶面设 置一个出水管(36)，两个侧面为露空面(38)，并用螺丝(37)将两块熔喷无纺布膜 材料固定在露空面(38)的四边上。
6.根据权利要求1所述的一种印染废水生物处理的动态组合反应装置，其特征在于，所 述的负压抽水泵(12)通过水管与出水口(13)相连通。
说明书
一种印染废水生物处理的动态组合反应装置
技术领域
本发明涉及废水生物处理领域，特别涉及一种印染废水生物处理的动态组合反应装 置。
背景技术
纺织行业是我国传统的支柱行业之一，水资源取用量居全国的各行业的第二位，废水 排放量居全国第六位，其中印染废水占全国纺织废水排放的80%，为当前重要的水体污染 源之一，我国纺织工业的迅速发展，使环境污染问题也愈发突出。印染废水的主要有印染， 漂洗及退浆废水等工序废水混合而成，具有生化性低，有机物成分高，水质水量不稳定， 在处理技术上比较困难。目前，应用印染废水的处理方法，主要有物理化学法、化学法和 生物法，而实际工程应用上，真正用于工业化生产的工艺都是几种工艺的结合。使废水处 理系统的基建成本高，运行管理繁琐，大大增加了企业投资成本。
生物法处理印染废水，具有投资成本低，耗能少，处理效果等显著优点而受到了广泛 的关注，同时也是是当今国内外实际工程应用主要方法。随着工业化的发展，废水生化性 减小，水质水量变化大，决定了应用上将几种生物处理技术组合成一套工艺。然而，目前 废水生物处理技术大多单独的针对某个厌氧，缺氧和好氧工艺进行研究或改进，同时具备 厌氧，缺氧和好氧三种功能的处理工艺较少。
发明内容
本发明所要解决的技术问题是提供一种印染废水生物处理的动态组合反应装置，装置 结构简单，处理效率高、效果好，特别是对于色度的高效去除，实现了印染废水的深度处 理，运行处理成本低。
本发明解决其技术问题所采用的技术方案是：提供一种印染废水生物处理的动态组合 反应装置，包括厌氧折流反应区、好氧动态反应区、无纺布膜组件和回流室，所述的厌氧 折流反应区位于好氧动态反应区的前端，所述的厌氧折流反应区由隔板分成若干个折流 室，所述的折流室的中间竖直安装有中挡水板，所述的厌氧折流反应区与好氧动态反应区 之间连接有回流室，所述的回流室通过水管经过回流阀和回流泵后与厌氧折流反应区左侧 上端的进水口相连，所述的折流室的接种厌氧颗粒污泥，所述的折流室的中部设置有装有 弹性填料的填料层，所述的好氧动态反应区的中间竖直安装有大分隔板将好氧动态反应区 分为左右两个隔室，其右边的出水隔室中安装有无纺布膜组件，所述的无纺布膜组件通过 水管分别经过反冲洗气阀、重力出水阀和抽水阀与曝气泵、出水口和负压抽水泵相连，所 述的无纺布膜组件的下方安装有两根平行的穿孔曝气管，所述的穿孔曝气管通过水管经过 曝气阀与曝气泵相连，所述的好氧动态反应区的下端连接有一个呈倒锥体的沉淀池，所述 好氧动态反应区接种好氧污泥层。
所述的中挡水板的下端连接有折流板，所述的折流板的前端开有与水平呈135°的斜缺 口。
所述的折流室的下底面开有取泥口，所述的折流室的上端侧壁上开有沼气收集口。
所述的好氧动态反应区的上端左侧安装有回流室出水口。
所述的好氧污泥层的浓度为10g/L~30g/L，所述的厌氧颗粒污泥的浓度为20g/L~40g/L， 所述的填料层占折流室空间体积的30%~50%。
所述的无纺布膜组件的框架形状为正方体结构，用有机玻璃制成，框架的顶面设置一 个出水管，两个侧面为露空面，并用螺丝将两块熔喷无纺布膜材料固定在露空面的四边上。
所述的负压抽水泵通过水管与出水口相连通。
有益效果
