申请日2012.06.29
公开(公告)日2012.12.19
IPC分类号C02F1/52
摘要
本实用新型公开了一种澄清效果好的污水净化装置，包括装置本体(1)，装置本体(1)内设有反应室(2)和澄清室(3)，反应室(2)通过设置在反应室(2)上的过滤口(13)与澄清室(3)连通，反应室(2)与设置在装置本体(1)上的进水管(4)连通，反应室(2)的上部设有加料口(11)，装置本体(1)的上方设有与澄清室(3)连通的出水槽(5)，装置本体(1)的下方设有与反应室(2)、澄清室(3)连通的收集槽(10)。本实用新型采用上述结构，能使净化装置的结构较为简单，工作效率较高，耗能较低，同时还不易堵塞装置。
权利要求书

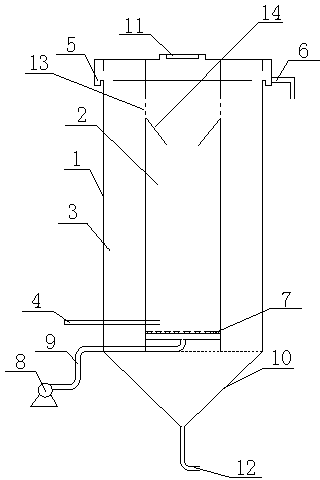

1.一种澄清效果好的污水净化装置，其特征在于：包括装置本体(1)，所述装置本体(1)内设有反应室(2)和澄清室(3)，反应室(2)通过设置在反应室(2)上的过滤口(13)与澄清室(3)连通，所述反应室(2)与设置在装置本体(1)上的进水管(4)连通，反应室(2)的上部设有加料口(11)，所述装置本体(1)的上方设有与澄清室(3)连通的出水槽(5)，装置本体(1)的下方设有与反应室(2)、澄清室(3)连通的收集槽(10)。
2.根据权利要求1所述的一种澄清效果好的污水净化装置，其特征在于：所述反应室(2)的底部设有曝气器(7)，所述曝气器(7)通过进气管(9)与设置在装置本体(1)外的风机(8)连接。
3.根据权利要求1所述的一种澄清效果好的污水净化装置，其特征在于：所述过滤口(13)处设有挡板(14)，所述挡板(14)与反应室(2)的内壁的夹角为45~60度。
4.根据权利要求1所述的一种澄清效果好的污水净化装置，其特征在于：所述收集槽(10)为漏斗形，收集槽(10)的下方设有排出管(12)。
5.根据权利要求1所述的一种澄清效果好的污水净化装置，其特征在于：所述出水槽(5)上设有出水管(6)。
说明书
一种澄清效果好的污水净化装置
技术领域
本实用新型涉及污水处理，具体是一种澄清效果好的污水净化装置。
背景技术
在工业生产或生活中，不可避免地会产生很多废水，这些废水中通常还有一些有害的物质，如果不加以处理而直接排放，就会对周围的环境产生不利的影响。因此，从保护环境的角度出发，废水在外排以前必须要经过处理。废水处理主要是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源的目的。在废水处理中，预处理通常采用物理处理法，拿高浓度有机废水来说，采用物理处理法中的微电解技术能大幅度降低cod和色度，提高废水的可生化性。化学处理法主要是通过化学反应和传质作用来分离、去除废水中呈溶解、胶体状态的污染物或将其转化为无害物质。生物处理法是通过微生物的代谢作用，使废水中呈溶液、胶体以及微细悬浮状态的有机污染物，转化为稳定、无害的物质。
目前，在环境污染污水治理方面，一般的污水净化装置结构较为复杂，用于净化装置的填料昂贵，且工作效率较低，耗能较高，由于处理效果不是很理想，产生的固体颗粒不能及时排出，容易堵塞装置。
实用新型内容
本实用新型提供了一种澄清效果好的污水净化装置，解决了以往污水净化过程中，净化装置的结构较为复杂，工作效率较低，耗能较高，同时还容易堵塞装置的问题。
本实用新型为解决技术问题主要通过以下技术方案实现：一种澄清效果好的污水净化装置，包括装置本体，所述装置本体内设有反应室和澄清室，反应室通过设置在反应室上的过滤口与澄清室连通，所述反应室与设置在装置本体上的进水管连通，反应室的上部设有加料口，所述装置本体的上方设有与澄清室连通的出水槽，装置本体的下方设有与反应室、澄清室连通的收集槽。
所述反应室的底部设有曝气器，所述曝气器通过进气管与设置在装置本体外的风机连接。
所述过滤口处设有挡板，所述挡板与反应室的内壁的夹角为45~60度。
所述收集槽为漏斗形，收集槽的下方设有排出管。
所述出水槽上设有出水管。
本实用新型与现有技术相比具有以下优点和有益效果：
(1)本实用新型在装置本体内设置了反应室和澄清室，反应室内主要是进行沉淀反应，通过填料与废水中的污染因子反应，产生沉淀排入收集槽内，再通过排出管排出，整个反应较为充分，不易出现堵塞，净化效率高。
(2)本实用新型通过在反应室底部设置曝气器，使填料和污染因子能充分地接触，保证了反应的充分进行，有利于获得较好的净化效果。
