申请日2012.08.25
公开(公告)日2013.03.27
IPC分类号C02F9/14; C02F1/28; C02F103/16; C02F1/62; B01J20/24
摘要
本实用新型公开一种电镀废水处理系统，包括有预处理单元、吸附沉淀单元以及后处理单元，所述预处理单元设置有调节池、二级破氰池以及第一水解酸化池，所述吸附沉淀单元设置有一米糠吸附池以及一沉淀池，所述后处理单元依次连接有第二水解酸化池、接触氧化池和膜过滤池，所述第一水解酸化池与米糠吸附池相连接，所述沉淀池与第二水解酸化池相连接。该系统采用米糠吸附池，不需要投加大量药剂，能够有效去除电镀废水中的重金属离子，同时该米糠吸附池中的吸附材料主要由价格低廉的米糠为吸附载体，而且该吸附载体能够有效吸附重金属离子，不仅降低了电镀废水的处理费用，而且大大提高了电镀废水中重金属的处理效率。
权利要求书
1.一种电镀废水处理系统，其特征在于：包括有预处理单元、吸附沉淀单元以及后处理单元，所述预处理单元依次设置有调节池、二级破氰池以及第一水解酸化池，所述吸附沉淀单元设置有一米糠吸附池以及一沉淀池，所述后处理单元依次连接有第二水解酸化池、接触氧化池和膜过滤池，所述第一水解酸化池与米糠吸附池相连接，所述沉淀池与第二水解酸化池相连接。
2.根据权利要求1所述一种电镀废水处理系统，其特征在于：所述二级破氰池与第一水解酸化池之间设置有一砂滤罐。
3. 根据权利要求1所述一种电镀废水处理系统，其特征在于：所述膜过滤池中设置有浸没式超滤膜装置。
4. 根据权利要求1所述一种电镀废水处理系统，其特征在于：所述米糠吸附池中米糠的粒径为40~100目。
5. 根据权利要求1所述一种电镀废水处理系统，其特征在于：所述米糠吸附池中设置有第一曝气装置。
6. 根据权利要求1所述一种电镀废水处理系统，其特征在于：所述接触氧化池中设置有第二曝气装置。
7. 根据权利要求1所述一种电镀废水处理系统，其特征在于：所述膜过滤池中设置有第三曝气装置。
8. 根据权利要求1所述一种电镀废水处理系统，其特征在于：所述沉淀池连接有一污泥处理装置。
9. 根据权利要求8所述一种电镀废水处理系统，其特征在于：所述接触氧化池和膜过滤池分别与污泥处理装置相连通。
说明书
一种电镀废水处理系统
技术领域
本实用新型涉及废水处理领域技术，尤其是指一种电镀废水处理系统。
背景技术
在电镀行业中，按照镀种和电镀工艺的不同，在生产过程中产生的废水主要包括含油废水、含不同络合难降解物废水、酸碱铜镍废水、含铬废水及含氰化物废水等几大类。其中超标最多的污染因子是铜离子、铬离子、镍离子、锌离子等重金属和氰化物等毒性较大，有些属于三致的剧毒物质;另外废水中含有的酸碱物质等污染物的混合废水，由于成份复杂，也是目前国内外处理和治理的难点。
当前，对于电镀废水的处理主要以化学法为主。主要处理方法为化学沉淀法，含氰废水经过破氰、含铬废水经过铬还原后与综合废水一起通过调整pH值并投加混凝剂、高分子助凝剂等将金属离子、悬浮物和COD去除，使出水水质达到排放标准。这种处理工艺不能满足环保排放标准的要求，更无法满足生产中回用水的水质标准要求，造成了水资源的大量浪费。并且处理过程中需要投加大量药剂，处理费用高且易造成二次污染。
发明内容
有鉴于此，本实用新型针对现有技术存在之缺失，其主要目的是提供一种成本低、处理效果好的电镀废水处理系统。

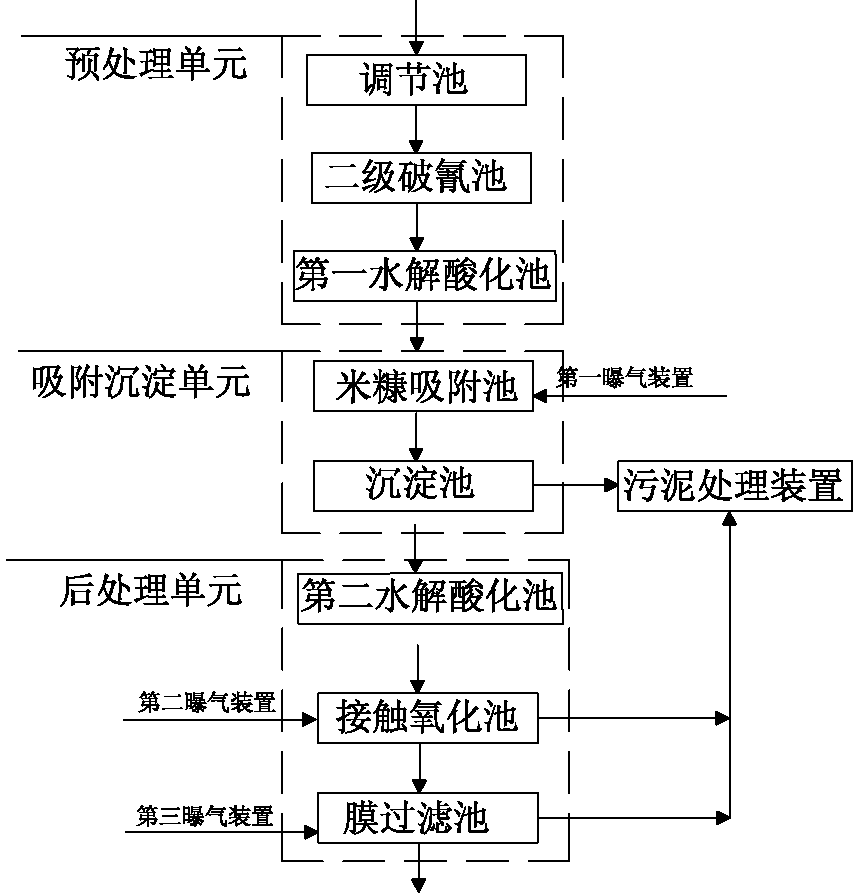

为实现上述目的，本实用新型采用如下之技术方案：一种电镀废水处理系统，包括有预处理单元、吸附沉淀单元以及后处理单元，所述预处理单元设置有调节池、二级破氰池以及第一水解酸化池，所述吸附沉淀单元设置有一米糠吸附池以及一沉淀池，所述后处理单元依次连接有第二水解酸化池、接触氧化池和膜过滤池，所述第一水解酸化池与米糠吸附池相连接，所述沉淀池与第二水解酸化池相连接。
作为一种优选方案，所述二级破氰池与第一水解酸化池之间设置有一砂滤罐。
作为一种优选方案，所述膜过滤池中设置有浸没式超滤膜装置。
作为一种优选方案，所述米糠吸附池中米糠的粒径为40~100目。
作为一种优选方案，所述米糠吸附池中设置有第一曝气装置。
作为一种优选方案，所述接触氧化池中设置有第二曝气装置。
作为一种优选方案，所述膜过滤池中设置有第三曝气装置。
作为一种优选方案，所述沉淀池连接有一污泥处理装置。
作为一种优选方案，所述接触氧化池和膜过滤池分别与污泥处理装置相连通。
本实用新型与现有技术相比具有明显的优点和有益效果，具体而言：本实用新型采用米糠吸附池，不需要投加大量药剂，能够有效去除电镀废水中的重金属离子，同时该米糠吸附池中的吸附材料主要由价格低廉的米糠为吸附载体，而且该吸附载体能够有效吸附重金属离子，不仅降低了电镀废水的处理费用，而且大大提高了电镀废水中重金属的处理效率。米糠作为生物能源，吸附重金属后可直接进行生物发酵处理，可做花草树木等植物的肥料亦可做沼气原料进行资源再利用。
