申请日2012.06.28
公开(公告)日2013.01.16
IPC分类号C02F1/52; C02F11/14; B01D36/04
摘要
本实用新型公开了一种用于高浊度污水的悬浮泥过滤处理装置，其特征在于它包括罐体(1)，所述罐体(1)内设过滤及布水装置(9)、轻质PE离子滤料(8)、污泥收集回流斗(3)、切向旋流布水器(5)和污泥浓缩仓(4);所述罐体(1)上部设出液系统和反洗系统，下部设污泥浓缩仓出液系统和进液系统，底部设污泥排放系统;该装置将“初级沉降”和“精细过滤”处理工序合并一步完成，可以实现设备集成橇装化和自动化，提高了处理效率，简化了处理流程，缩短处理时间，脱水后的污泥可以根据情况进行综合利用。
权利要求书

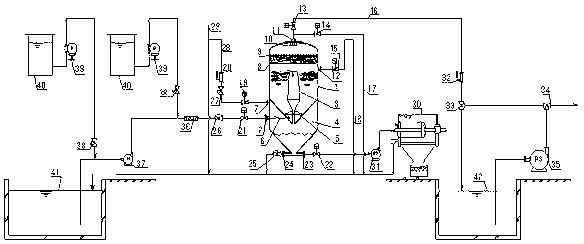

1.一种用于高浊度污水的悬浮泥过滤处理装置，其特征在于它包括罐体(1)，所述罐体(1)内上部设过滤及布水装置(9)和轻质PE离子滤料(8)，轻质PE离子滤料(8)在过滤及布水装置(9)下方，罐体(1)内中部设污泥收集回流斗(3)和切向旋流布水器(5)，切向旋流布水器(5)位于污泥收集回流斗(3)的下部，罐体(1)内下部设污泥浓缩仓(4);
所述罐体(1)顶部设出液口(11)及出液管(10)，出液口(11)与罐体(1)内的出液管(10)相通连接，出液口(11)通过出水管(16)和超越管(17)分别与净水池(42)和原水集水池(41)相通连接，出水管(16)上设第一电动阀(13)、第一三通阀(33)，超越管(17)上设第二电动阀(14);
上述第一三通阀(33)通过管路连接第二三通阀(34)，第二三通阀(34)通过管路连接用户或通过排液泵(35)与净水池(42)相通连接，对罐体(1)形成反洗系统;
所述罐体(1)中上部设有反洗出液口(12)，通过管道(18)与原水集水池(41)相通连接，管道(18)上设第三电动阀(15);
所述污泥浓缩仓(4)上部的罐体(1)上设污泥浓缩仓出液口(7)，通过污泥浓缩仓出液管(28)与原水集水池(41)相通连接，污泥浓缩仓出液管(28)上设第四电动阀(19)、第三手动阀(27)和破虹吸装置(29);
所述罐体(1)中下部设有进液口(2)，进液口(2)通过进液管(6)与罐体(1)内的切向旋流布水器(5)相通，进液口(2)通过管路与原水集水池(41)相通连接，管路上设第五电动阀(21)、第二手动阀(26)、管道混合器(36)和原水提升泵(37)，同时管路通过分支管路连接药剂罐(40)，分支管路上设加药安全阀(38)和加药计量泵(39);
所述罐体(1)底部设有污泥排放口(23)和放空口(24)，所述的污泥排放口(23)通过污泥泵(31)与污泥脱水机(30)连接，污泥脱水机(30)通过管道连接原水集水池(41);所述放空口(24)与放空管相连，安装有第一手动阀门(25)。
2.根据权利要求1所述的一种用于高浊度污水的悬浮泥过滤处理装置，其特征在于所述出液管(10)为轴向开缝结构。
3.根据权利要求1所述的一种用于高浊度污水的悬浮泥过滤处理装置，其特征在于所述污泥收集回流斗(3)为锥形高脚杯结构。
4.根据权利要求1所述的一种用于高浊度污水的悬浮泥过滤处理装置，其特征在于所述切向旋流布水器(5)上均匀设有大小不一的布水孔。
5.根据权利要求1所述的一种用于高浊度污水的悬浮泥过滤处理装置，其特征在于所述进液口(2)所连接进液管(6)为切线旋流进入。
说明书
一种用于高浊度污水的悬浮泥过滤处理装置
技术领域
本实用新型涉及污水处理设备技术领域，具体地讲是一种用于高浊度污水的悬浮泥过滤处理装置。
背景技术
目前用于高浊度污水的处理装置，大致包含混凝、絮凝沉淀、气浮、过滤等处理单元，其流程复杂，占地面积大，操作繁琐，停留时间长，投资费用及运行成本高，同时限制了处理效率提高及实现设备集成橇装化。
发明内容
本实用新型的目的是克服上述已有技术的不足，而提供一种用于高浊度污水的悬浮泥过滤处理装置，主要解决现有的高浊度污水的处理装置流程复杂、占地面积大、操作繁琐、停留时间长、投资费用和运行成本高及限制了处理效率提高及实现设备集成橇装化等问题。
本实用新型的技术方案是：一种用于高浊度污水的悬浮泥过滤处理装置，其特殊之处在于它包括罐体，所述罐体内上部设过滤及布水装置和轻质PE离子滤料，轻质PE离子滤料在过滤及布水装置下方，罐体内中部设污泥收集回流斗和切向旋流布水器，切向旋流布水器位于污泥收集回流斗的下部，罐体内下部设污泥浓缩仓;
所述罐体顶部设出液口(反洗进液口)及出液管(反洗布水管)，出液口与罐体内的出液管(反洗布水管)相通连接，出液口(反洗进液口)通过出水管(反洗进水管)和超越管分别与净水池和原水集水池相通连接，出水管上设第一电动阀，超越管上设第二电动阀;
上述第一三通阀通过管路连接第二三通阀，第二三通阀通过管路连接用户或通过排液泵(反洗泵)与净水池相通连接，对罐体形成反洗系统;
所述罐体中上部设有反洗出液口，通过管道与原水集水池相通连接，管道上设第三电动阀;
所述污泥浓缩仓上部的罐体上设污泥浓缩仓出液口，通过污泥浓缩仓出液管与原水集水池相通连接，污泥浓缩仓出液管上设第四电动阀、第三手动阀和破虹吸装置;
所述罐体中下部设有进液口，进液口通过进液管与罐体内的切向旋流布水器相通，进液口通过管路与原水集水池相通连接，管路上设第五电动阀、第二手动阀、管道混合器和原水提升泵，同时管路通过分支管路连接药剂罐，分支管路上设加药安全阀和加药计量泵;
所述罐体底部设有污泥排放口和放空口，所述的污泥排放口通过污泥泵与污泥脱水机连接，污泥脱水机产生的滤液通过管道进入原水集水池;放空口与放空管相连，安装有第一手动阀门，用于定期清理及检修。
进一步的，所述出液管为轴向开缝结构。
进一步的，所述污泥收集回流斗为锥形高脚杯结构。
地一步的，所述切向旋流布水器上均匀设有大小不一的布水孔。
进一步的，所述进液口所连接进液管为切线旋流进入。
本实用新型所述的一种用于高浊度污水的悬浮泥过滤处理装置与已有技术相比具有如下积极效果：1、该装置依靠化学反应、物理化学吸附、悬浮泥层精细过滤和流体力学原理，将药剂混合、混凝絮凝、过滤、污泥浓缩等工序合并在一个罐体系统内，将“初级沉降”和“精细过滤”处理工序合并一步完成，可以实现设备集成橇装化和自动化，提高了处理效率，简化了处理流程，缩短处理时间，可使污染物与处理药剂反复作用，降低投资和运行成本;还可通过调整处理药剂应用于不同的污水处理;2、能够控制悬浮污泥层厚度，不存在传统的机械过滤滤料极容易被污物堵塞、污染的致命弱点，污泥在浓缩仓内高度浓缩，定期依靠污泥泵直接送入污泥脱水机进行脱水处理，脱水后的污泥可以根据情况进行综合利用。
