申请日2012.06.28
公开(公告)日2014.01.15
IPC分类号C02F9/08
摘要

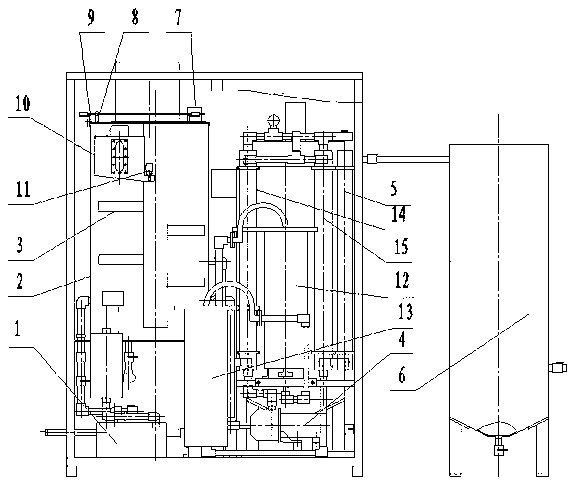

本发明涉及一种污水再生循环处理装置。随着我国经济社会的进一步发展，浴室污水、洗车污水等污水量逐年上升，这些污水直接排放掉，更加加剧了我国水资源的匮乏，而且造成环境污染。本产品的组成包括处理泵(1)，所述的处理泵连接反应釜(2)，所述的反应釜里面安装搅拌机(3)，所述的反应釜上安装刮板装置和加药装置，所述的反应釜连接过滤泵(4)，所述的过滤泵连接过滤系统，所述的过滤系统连接紫外灭菌器(5)，所述的紫外灭菌器连接清水槽(6)。本发明作为一种水处理设备。
权利要求书
1.一种污水再生循环处理装置，包括处理泵，其特征是：所述的处理泵连接反应釜，所述的反应釜里面安装搅拌机，所述的反应釜上安装刮板装置和加药装置，所述的反应釜连接过滤泵，所述的过滤泵连接过滤系统，所述的过滤系统连接紫外灭菌器，所述的紫外灭菌器连接清水槽。
2.根据权利要求1所述的污水再生循环处理装置，其特征是：所述的刮板装置包括直线往复电机，所述的直线往复电机连接刮板，所述的刮板连接刮板行程开关，所述的加药装置包括加药箱，所述的加药箱连接加药自吸泵。
3.根据权利要求1所述的污水再生循环处理装置，其特征是：所述的过滤系统包括与所述的过滤泵连接的粗滤器，所述的粗滤器连接袋式过滤器，所述的袋式过滤器连接蜂房过滤器，所述的蜂房过滤器连接微滤膜，所述的微滤膜连接所述的紫外灭菌器。
说明书
污水再生循环处理装置
技术领域
本发明涉及一种水处理设备，具体涉及一种污水再生循环处理装置。
背景技术
我国是一个干旱缺水严重的国家。人均占有淡水量为2200立方米，仅为世界平均水平的1/4、美国的1/5，在世界上名列121位，是全球13个人均水资源最贫乏的国家之一。我国按目前的正常需要和不超采地下水，正常年份缺水近400亿立方米。669座城市中有400余座供水不足，在32个百万人口以上的特大城市中，有30个长期受缺水困扰。
随着我国经济社会的进一步发展，浴室污水、洗车污水等污水量逐年上升，这些污水直接排放掉，更加加剧了我国水资源的匮乏，而且造成环境污染。
发明内容
本发明的目的是针对上述存在的问题提供一种污水再生循环处理装置，可以很好地利用一部分污水，缓解目前水资源匮乏的现状。
上述的目的通过以下的技术方案实现：
污水再生循环处理装置，包括处理泵，所述的处理泵连接反应釜，所述的反应釜里面安装搅拌机，所述的反应釜上安装刮板装置和加药装置，所述的反应釜连接过滤泵，所述的过滤泵连接过滤系统，所述的过滤系统连接紫外灭菌器，所述的紫外灭菌器连接清水槽。
所述的污水再生循环处理装置，所述的刮板装置包括直线往复电机，所述的直线往复电机连接刮板，所述的刮板连接刮板行程开关，所述的加药装置包括加药箱，所述的加药箱连接加药自吸泵。
所述的污水再生循环处理装置，所述的过滤系统包括与所述的过滤泵连接的粗滤器，所述的粗滤器连接袋式过滤器，所述的袋式过滤器连接蜂房过滤器，所述的蜂房过滤器连接微滤膜，所述的微滤膜连接所述的紫外灭菌器。
有益效果：
1.本发明将浴室、洗车等的污水经过加药化学处理以及物理过滤的方法进行回收循环利用，大大缓解了我国目前淡水资源比较匮乏的情况，而且减少了污水排放，利于环境保护。
2.本发明采用多级过滤系统。污水成份比较复杂，单一过滤装置无法满足需要，本发明的一级过滤采用石英砂、活性炭等滤料组成的粗滤器;二级过滤采用袋式过滤器，滤料为尼龙可冲洗滤袋，过滤精度为20-25um;三级过滤为蜂房过滤器，材质为PE，过滤精度为5-10um;四级过滤为微滤膜，材质为PVDF,过滤精度为0.1-1um。而且第三级过滤的滤料是可以随时冲洗、随时更换的，既保证了滤材的再生，又可以使滤材精度得以保证。第一、二、四级过滤设有反冲洗装置，这样的工艺搭配既可以保证过滤精度、保证滤材的再生，也可以减轻用户经常更换滤材的劳动强度和降低滤材的更换频率。这样在保证水质的情况下，滤材具有使用寿命长、日常维护工作量小、成本低的特点。
