申请日2012.07.24
公开(公告)日2013.01.23
IPC分类号F23G7/04
摘要
生活垃圾焚烧发电厂渗沥液回喷系统装置，属于环保处理技术领域，由渗沥液收集设备和渗沥液处理设备组成。其特征在于：通过将垃圾坑产生的渗沥液回喷进焚烧炉，达到免除采用昂贵的生物处理法处理渗沥液的目的，同时抑制焚烧炉内产生氮氧化物和降低焚烧炉温度。
权利要求书

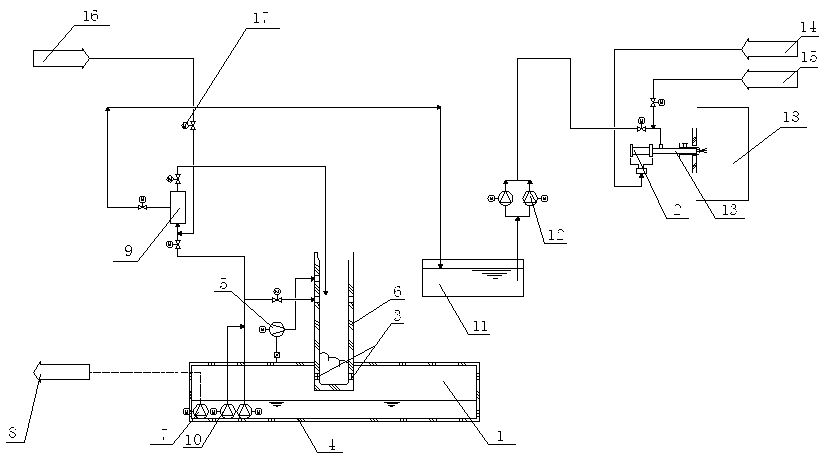

1.生活垃圾焚烧发电厂渗沥液回喷系统装置，其特征在于：包括渗沥液收集设备和渗沥液处理设备;所述渗沥液收集设备包括垃圾坑格栅、渗沥液收集池和渗沥液臭气引风机，所述垃圾坑格栅设置在垃圾坑下部，所述渗沥液收集池置于垃圾坑的下方，用于收集从垃圾坑下部的垃圾坑格栅渗出来的渗沥液，所述渗沥液臭气引风机输入端与渗沥液收集池相连，渗沥液臭气引风机的输出端与垃圾坑的上部连接;渗沥液处理设备包括渗沥液输送泵、渗沥液生化处理系统、渗沥液过滤器、渗沥液回喷泵、渗沥液池、渗沥液喷射泵、渗沥液喷嘴、压缩空气管路和清洗用压缩空气管路，所述渗沥液输送泵置于渗沥液收集池内，并与渗沥液生化处理系统连接，所述渗沥液回喷泵置于渗沥液收集池内，渗沥液回喷泵的输出端与渗沥液过滤器连接，渗沥液过滤器的输入端还连接有循环利用水管，在循环利用水管上设有循环利用水控制阀门，渗沥液过滤器具有两个输出端，渗沥液过滤器的一个输出端与垃圾坑相连，渗沥液过滤器的另一个输出端与渗沥液池相连，所述渗沥液喷射泵的输入端与渗沥液池相连，渗沥液喷射泵的输出端与渗沥液喷嘴相连，所述渗沥液喷嘴上还连接有工艺用压缩空气管路和清洗用压缩空气管路，所述工艺用压缩空气管路用以驱动渗沥液喷嘴插入焚烧炉内，所述清洗用压缩空气管路用于对渗沥液喷嘴进行清洗。
说明书
生活垃圾焚烧发电厂渗沥液回喷系统装置
技术领域
本实用新型属于环保处理技术领域，特别是生活垃圾焚烧发电厂渗沥液回喷系统装置。
背景技术
生活垃圾渗沥液是垃圾在坑中堆放过程中产生的成分复杂的高浓度有机废水。渗沥液特性有：
(1) 有机污染物种类多：渗沥液中含有较多有机烃类及其衍生物、羧酸类、醇酚类、酮醛类和酚胺类等。
(2) 有机污染物浓度高：渗沥液中的COD和BOD浓度高达几万mg/L。
(3) 离子含量多：垃圾渗沥液中含有10多种金属离子，一般渗沥液中重金属含量很低。
(4) 氨氮含量高：渗沥液中的氨氮浓度可高达2000mg/L以上。
由于垃圾渗沥液的上述复杂的水质特点，以及生活垃圾特性的不稳定，因此渗沥液水质和水量在现场多方面的因素影响下波动很大。因此如果单纯采用“生物处理”、“生化处理/物化处理+膜分离”等常规处理方式，在处理过程中容易对生物处理构筑物造成一定的冲击，使得处理过程运行不稳定，处理费用昂贵，处理效果不能时刻保持最佳，同时在处理过程中产生可能产生二次污染物。
发明内容
本实用新型的目的是提供一套处理效果较好、成本较低的生活垃圾焚烧发电厂渗沥液回喷系统。
实现上述目的的技术方案是：生活垃圾焚烧发电厂渗沥液回喷系统装置，其特征在于：包括渗沥液收集设备和渗沥液处理设备;所述渗沥液收集设备包括垃圾坑格栅、渗沥液收集池和渗沥液臭气引风机，所述垃圾坑格栅设置在垃圾坑下部，所述渗沥液收集池置于垃圾坑的下方，用于收集从垃圾坑下部的垃圾坑格栅渗出来的渗沥液，所述渗沥液臭气引风机输入端与渗沥液收集池相连，渗沥液臭气引风机的输出端与垃圾坑的上部连接;渗沥液处理设备包括渗沥液输送泵、渗沥液生化处理系统、渗沥液过滤器、渗沥液回喷泵、渗沥液池、渗沥液喷射泵、渗沥液喷嘴、压缩空气管路和清洗用压缩空气管路，所述渗沥液输送泵置于渗沥液收集池内，并与渗沥液生化处理系统连接，所述渗沥液回喷泵置于渗沥液收集池内，渗沥液回喷泵的输出端与渗沥液过滤器连接，渗沥液过滤器的输入端还连接有循环利用水管，在循环利用水管上设有循环利用水控制阀门，渗沥液过滤器具有两个输出端，渗沥液过滤器的一个输出端与垃圾坑相连，渗沥液过滤器的另一个输出端与渗沥液池相连，所述渗沥液喷射泵的输入端与渗沥液池相连，渗沥液喷射泵的输出端与渗沥液喷嘴相连，所述渗沥液喷嘴上还连接有工艺用压缩空气管路和清洗用压缩空气管路，所述工艺用压缩空气管路用以驱动渗沥液喷嘴插入焚烧炉内，所述清洗用压缩空气管路用于对渗沥液喷嘴进行清洗。
本实用新型通过将垃圾坑产生的渗沥液回喷进焚烧炉，达到免除采用昂贵的生物处理法处理渗沥液的目的，同时达到抑制焚烧炉内产生氮氧化物和降低焚烧温度的效果。
