申请日2012.05.28
公开(公告)日2013.01.30
IPC分类号C02F3/28
摘要
本实用新型涉及一种废水处理的增强式厌氧水解酸化反应器。在设置有进水管(1)、污泥回流管(4)和出水管(7)的密封容器内，设置有折流板(8)和隔流板(9)，其中，折流板(8)的下端与密封容器的底板之间设置有废水通道;隔流板的上端与密封容器的顶板之间设置有废水流通豁口(3);折流板和隔流板将密封容器分割为捕氧区(2)、反应区Ⅰ和反应区Ⅱ;进水管设置在捕氧区下端位置;出水管设置在反应区Ⅱ上端位置;污泥回流管设置在反应区Ⅰ上端位置。难降解有机废水的厌氧水解酸化过程在两个反应区内分步进行，有利于废水的厌氧生化处理的过程控制，提高了难降解有机废水的可生化性。保证了厌氧生化反应对于溶解氧含量低于0.2mg/L的要求。
权利要求书
1.一种废水处理的增强式厌氧水解酸化反应器，其特征是在设置有进水管(1)、污泥回 流管(4)和出水管(7)的密封容器内，设置有折流板(8)和隔流板(9)，其中，折 流板(8)的下端与密封容器的底板之间设置有废水通道;隔流板(9)的上端与密封 容器的顶板之间设置有废水流通豁口(3);折流板(8)和隔流板(9)将密封容器分 割为捕氧区(2)、反应区Ⅰ(5)和反应区Ⅱ(6);进水管(1)设置在捕氧区下端位 置;出水管(7)设置在反应区Ⅱ上端位置;污泥回流管(4)设置在反应区Ⅰ上端位 置。
说明书
废水处理的增强式厌氧水解酸化反应器
技术领域
本实用新型属于工业废水如焦化废水、制药废水、印染废水等含有大量难降解有机物的 废水处理技术领域，特别涉及一种废水处理的增强式厌氧水解酸化反应器。
背景技术
近年来，随着我国经济的快速发展，含有机物的废水排放量在逐年增加，尤其高浓度、 难降解有机物的废水，如焦化废水、制药废水、印染废水等，已经严重危害到我国各大流域 的工农业用水保障和饮水安全。由于废水BOD5/COD低，使得好氧生化处理难以将废水处理到 排放标准水平。为提高好氧生化对这些难降解有机废水的处理效果，厌氧生物水解酸化预处 理工艺是提高废水可生化性的有效方法。所谓厌氧生物水解酸化是指在将废水中的溶解氧含 量控制在0.2mg/L以下等条件下，将厌氧过程控制在水解酸化阶段，通过微生物作用将难降 解、大分子的有机物转化成易降解、小分子化合物的过程。
当前实际工程中，尽管厌氧水解酸化反应器的种类很多，但无论是上流式厌氧污泥床、 厌氧折流板反应器、厌氧流化床，或者厌氧生物滤池等，均未考虑废水中溶解氧的去除，即 忽略了废水中原有的溶解氧含量对厌氧生化反应的影响。显然，如何有效去除废水中的溶解 氧，对于厌氧生化处理效率的提高是至关重要的。
发明内容
本实用新型的目的是提供一种溶解氧可控、耐冲击、高效率的厌氧水解酸化反应器。该 反应器克服了现有厌氧生物水解酸化反应器的不足，特别适合难降解有机废水的预处理。

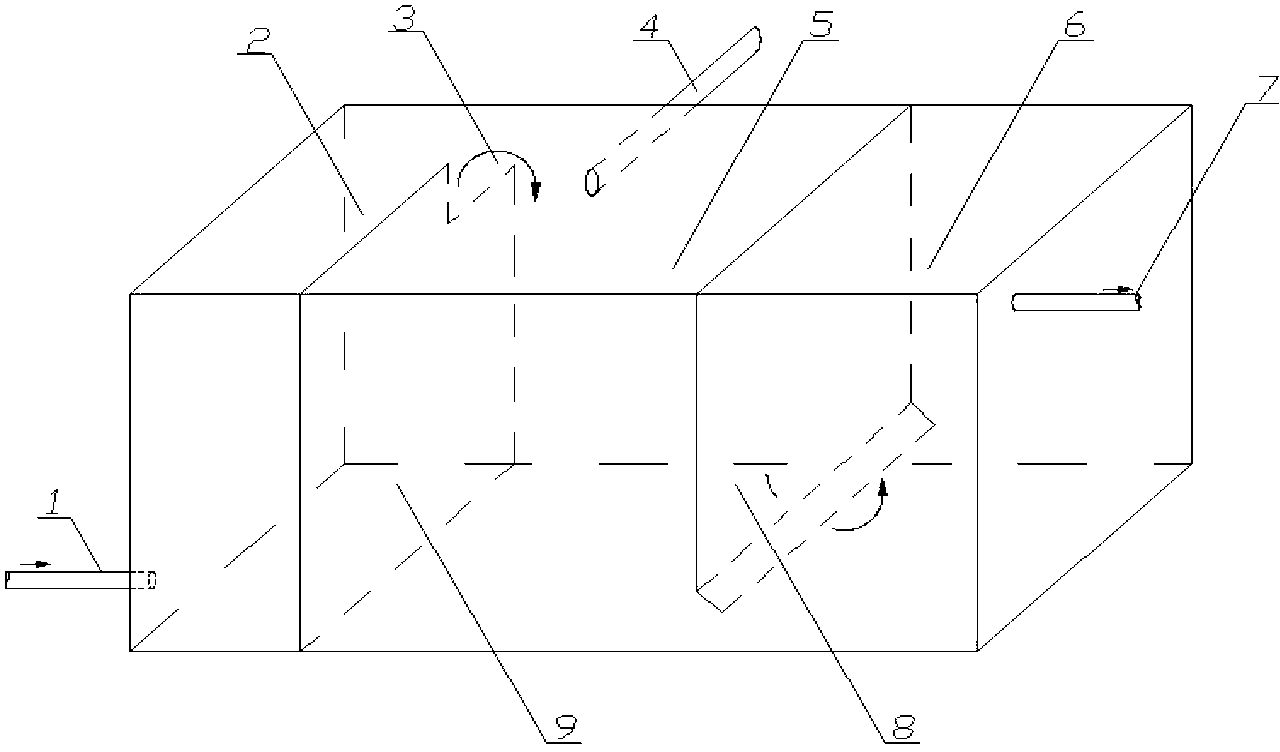

本实用新型的废水处理的增强式厌氧水解酸化反应器是：在设置有进水管1、污泥回流 管4和出水管7的密封容器内，设置有折流板8和隔流板9，其中，折流板8的下端与密封 容器的底板之间设置有废水通道;隔流板9的上端与密封容器的顶板之间设置有废水流通豁 口3;折流板8和隔流板9将密封容器分割为捕氧区2、反应区(Ⅰ)5和反应区(Ⅱ)6; 进水管1设置在捕氧区下端位置;出水管7设置在反应区(Ⅱ)上端位置;污泥回流管4设 置在反应区(Ⅰ)上端位置。
本发明中，折流板8的下端与密封容器的底板不连接，其间的空隙为废水流过的通道， 而折流板8的其余各端通过焊接与密封容器的内壁连接;隔流板9的上端设置有流通豁口3， 其为废水流过的通道，隔流板9的上端的其余部分以及隔流板9的其它各端通过焊接与密封 容器的内壁连接;折流板8和隔流板9将密封容器分割为捕氧区2、反应区(Ⅰ)5和反应区 (Ⅱ)6。
在应用中，捕氧区2中装填除氧剂，除氧剂主要指铁屑、次磷酸钠、亚硫酸钠一种或两 种以上混合;反应区(Ⅰ)5和反应区(Ⅱ)6中装填活性污泥或者活性污泥和用于强化生化 处理效果的填料。
本实用新型的废水处理的增强式厌氧水解酸化反应器，是将难降解有机废水通过进水管 1进人密封容器中，由于隔流板9的阻挡作用，废水在由隔流板9与密封容器所围成的半封 闭空间，即捕氧区2内向上流动，流动过程中废水与除氧剂接触，废水中的溶解氧被除氧剂 去除;之后废水通过隔流板9的上端的流通豁口3，进入由隔流板9、折流板8与密封容器所 围成的半封闭空间，即反应区(Ⅰ)5内向下流动;经初步水解酸化反应后的废水，通过折 流板8的下端，进入由折流板8与密封容器所围成的半封闭空间，即反应区(Ⅱ)6内向上 流动，进一步进行水解酸化反应后，由出水管7排出。由厌氧水解酸化反应器的下工段的沉 淀池回流的污泥，经污泥回流管4回流至本实用新型，维持反应器内的活性污泥浓度。
本实用新型采用不锈钢、碳钢等金属或塑料等材质制造而成。
本实用新型的主要优点在于：(1)难降解有机废水在进行厌氧水解酸化反应前，溶解氧 得到较彻底的去除，保证了厌氧生化反应对于溶解氧含量低于0.2mg/L的要求，有助于增强 难降解有机废水的厌氧水解酸化效率;(2)难降解有机废水的厌氧水解酸化过程在两个反应 区内分步进行，有利于废水的厌氧生化处理的过程控制，提高了难降解有机废水的可生化性。
