申请日2012.06.27
公开(公告)日2012.10.03
IPC分类号C02F11/12
摘要
一种余热利用污泥干化集成装置，涉及一种利用余热的污泥干化装置，所述污泥干化装置包括：箱体、进料口、出料口、导料板、上网带、下网带、风机、干燥器、蒸汽管、进气口等;所述箱体为一方型铁箱;所述进料口为漏斗形，设置于所述箱体上方;所述出料口设置所述箱体一侧下部;所述上网带设置于所述箱体上部，为一排中间带有透气孔的输送带，由两端电机驱动;所述下网带设置于所述箱体下部，为一排中间带有透气孔的输送带，由两端电机驱动;所述风机设于所述箱体下部;所述干燥器为一方形箱体，箱体内设有蒸汽管;所述蒸汽管连接外部工业汽源。本发明具有能有效利用资源、节约能源、污染小等优点。
权利要求书

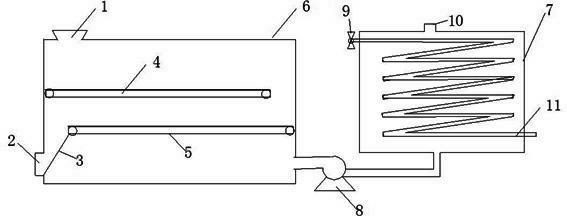

1.一种利用余热的污泥干化集成装置，所述污泥干化装置其包括：箱体、进料口、出料口、导料板、上网带、下网带、风机、干燥器、蒸汽管、进气口等;所述箱体为一方型铁箱;所述进料口为漏斗形，设置于所述箱体上方;所述出料口设置所述箱体一侧下部;所述上网带设置于所述箱体上部，为一排中间带有透气孔的输送带，由两端电机驱动;所述下网带设置于所述箱体下部，为一排中间带有透气孔的输送带，由两端电机驱动;所述风机设于所述箱体下部;所述干燥器为一圆形筒体，筒体内设有蒸汽管;所述蒸汽管连接外部工业汽源。
2.如权利要求1所述一种余热利用污泥干化集成装置，其特征在于：所述蒸汽管呈环形螺旋设置。
3.如权利要求1所述一种余热利用污泥干化集成装置，其特征在于：所述风机进气口与所述干燥器底部相连，出风口与所述箱体下部连接。
说明书
一种余热利用污泥干化集成装置
技术领域
本发明涉及一种余热利用污泥干化集成装置，尤其是涉及一种余热利用污泥干化装置。
背景技术
随着经济的不断发展和城市环境建设的不断加快，我国污水处理量和处理规模都越来越大，随之而产生的污泥量也越来越多，传统的污泥处理处置方法已不能满足污水处理的要求。目前对污泥处理有三条技术线路：一是堆肥，主要问题是环境污染严重，并且投资不小，系统占用面积大，有些污泥含有重金属污染，不能农业使用;二是填埋处理，按照国家污泥填埋场技术规范要求，含水80%湿污泥必须通过改性处理，达到填埋场填埋强度后才能进入填埋场填埋，目前国内出现了一些改性技术但成本不小，加上填埋场成本，填埋处理成本不节约，同时，填埋并没有从根本上解决污泥出路问题，而且占用大量土地资源，对于土地越来越紧张的国家来说，是不应当提倡的;三是干化焚烧处理，这是一个普遍认可的技术线路，可以实现污泥最大减量化、无害化，目前主要是采用半干化焚烧工艺，半干化大都采用低温或高温热干化技术，焚烧一般采用流化床技术，设备国产的有空心桨叶干化机，国外设备种类较多，技术上是可行的，问题是投资大，运行成本高。
发明内容
鉴于现有技术中的污泥干化装置及其方法所存在的工艺复杂、成本过高、资源浪费严重等方面不足。本发明的目的在于提供一种可以利用工业余热的，能有效利用资源、节约能源、污染小、成本低等优点的污泥干化装置。
为实现本发明的上述目的，一种利用余热的污泥干化装置，所述污泥干化装置其包括：箱体、进料口、出料口、导料板、上网带、下网带、风机、干燥器、蒸汽管、进气口等;所述箱体为一方型铁箱;所述进料口为漏斗形，设置于所述箱体上方;所述出料口设置所述箱体一侧下部;所述上网带设置于所述箱体上部，为一排中间带有透气孔的输送带，由两端电机驱动;所述下网带设置于所述箱体下部，为一排中间带有透气孔的输送带，由两端电机驱动;所述风机设于所述箱体下部;所述干燥器为一圆形筒体，筒体内设有蒸汽管;所述蒸汽管连接外部工业汽源。
根据本发明的上述构思，所述蒸汽管呈环形螺旋设置。
根据本发明的上述构思，所述风机进气口与所述干燥器底部相连，出风口与所述箱体下部连接。
本发明的优点和有益效果在于：能有效克服现有技术所存在的工艺复杂、成本过高、资源浪费严重等方面不足。具有能有效利用资源、节约能源、成本低、污染小等优点。
