申请日2012.06.27
公开(公告)日2012.11.07
IPC分类号C02F103/16; C02F9/12
摘要
本发明公开了一种热轧不锈钢刷洗水处理装置，包括刷洗废水收集箱，该刷洗废水收集箱的上部管道与洗机辊的废水排放管道相连通，该刷洗废水收集箱的下部管道与沉淀槽相连通，把收集的废水排放到沉淀槽中;沉淀槽与废水收集箱之间安装有磁化器，沉淀槽与蓄水池相连，沉淀槽与蓄水池之间安装有过滤网，刷洗泵直接从蓄水池中把过滤后的干净水输送到刷洗的外喷管道中，用于冲洗所述刷洗辊上的带钢表面，冲洗后的废水通过所述废水排放管道收集到所述刷洗废水收集箱进行循环。本发明的效果在于水质也可以保证，淤泥清理简单方便、管道不易堵塞。
权利要求书
1.一种热轧不锈钢刷洗水处理装置，其特征在于，包括刷洗废水收集箱，该刷洗废水收集箱的上部管道与洗机辊的废水排放管道相连通，该刷洗废水收集箱的下部管道与沉淀槽相连通，把收集的废水排放到沉淀槽中;沉淀槽与废水收集箱之间安装有磁化器，沉淀槽与蓄水池相连，沉淀槽与蓄水池之间安装有过滤网，刷洗泵直接从蓄水池中把过滤后的干净水输送到刷洗的外喷管道中，用于冲洗所述刷洗辊上的带钢表面，冲洗后的废水通过所述废水排放管道收集到所述刷洗废水收集箱进行循环。
2.如权利要求1所述的热轧不锈钢刷洗水处理装置，其特征在于，所述沉淀槽和蓄水槽的底部通过管道连通有废水坑。
3. 如权利要求1所述的热轧不锈钢刷洗水处理装置，其特征在于，沉淀槽底部为长方体锥形。
4.如权利要求1所述的热轧不锈钢刷洗水处理装置，其特征在于，所述沉淀槽和废水坑中设有检测液压液位的液压计。
5.如权利要求1所述的热轧不锈钢刷洗水处理装置，其特征在于，所述沉淀槽并联设置有两个以上。
说明书
热轧不锈钢刷洗水处理装置
技术领域
本发明属热轧不锈钢退火酸洗领域，涉及一种热轧不锈钢刷洗水处理系统。
背景技术
热轧不锈钢退火酸洗线是冷轧不锈钢生产工序的一个关键工序，目前热轧不锈钢带钢在进入酸洗槽之前都要进行刷洗预处理，刷洗预处理采用的是重度研磨刷洗，要把带钢表面的一部分氧化铁皮和污物刷洗掉，因而刷洗水当中产生大量氧化铁皮形式的研磨屑以及纤维物质，需要及时从刷洗水中过滤掉，目前国内制造的刷洗水处理装置一般是一个封闭的循环罐，在循环罐上装有过滤器，其刷洗水处理量较小，水质不能很好的保证，淤泥的清理也比较困难，不易维修，管道容易产生堵塞。
发明内容
有鉴于此，本发明要解决的技术问题在于提供一种热轧不锈钢刷洗水处理装置，水质可以保证，淤泥清理简单方便、管道不易堵塞。
为解决上述技术问题，本发明的技术方案是这样实现的：一种热轧不锈钢刷洗水处理装置，包括刷洗废水收集箱，该刷洗废水收集箱的上部管道与洗机辊的废水排放管道相连通，该刷洗废水收集箱的下部管道与沉淀槽相连通，把收集的废水排放到沉淀槽中;沉淀槽与废水收集箱之间安装有磁化器，沉淀槽与蓄水池相连，沉淀槽与蓄水池之间安装有过滤网，刷洗泵直接从蓄水池中把过滤后的干净水输送到刷洗的外喷管道中，用于冲洗所述刷洗辊上的带钢表面，冲洗后的废水通过所述废水排放管道收集到所述刷洗废水收集箱进行循环。
进一步，所述沉淀槽和蓄水槽的底部通过管道连通有废水坑。
进一步，沉淀槽底部为长方体锥形。
进一步，所述沉淀槽和废水坑中设有检测液压液位的液压计。
进一步，所述沉淀槽并联设置有两个以上。
本发明达到的技术效果如下：

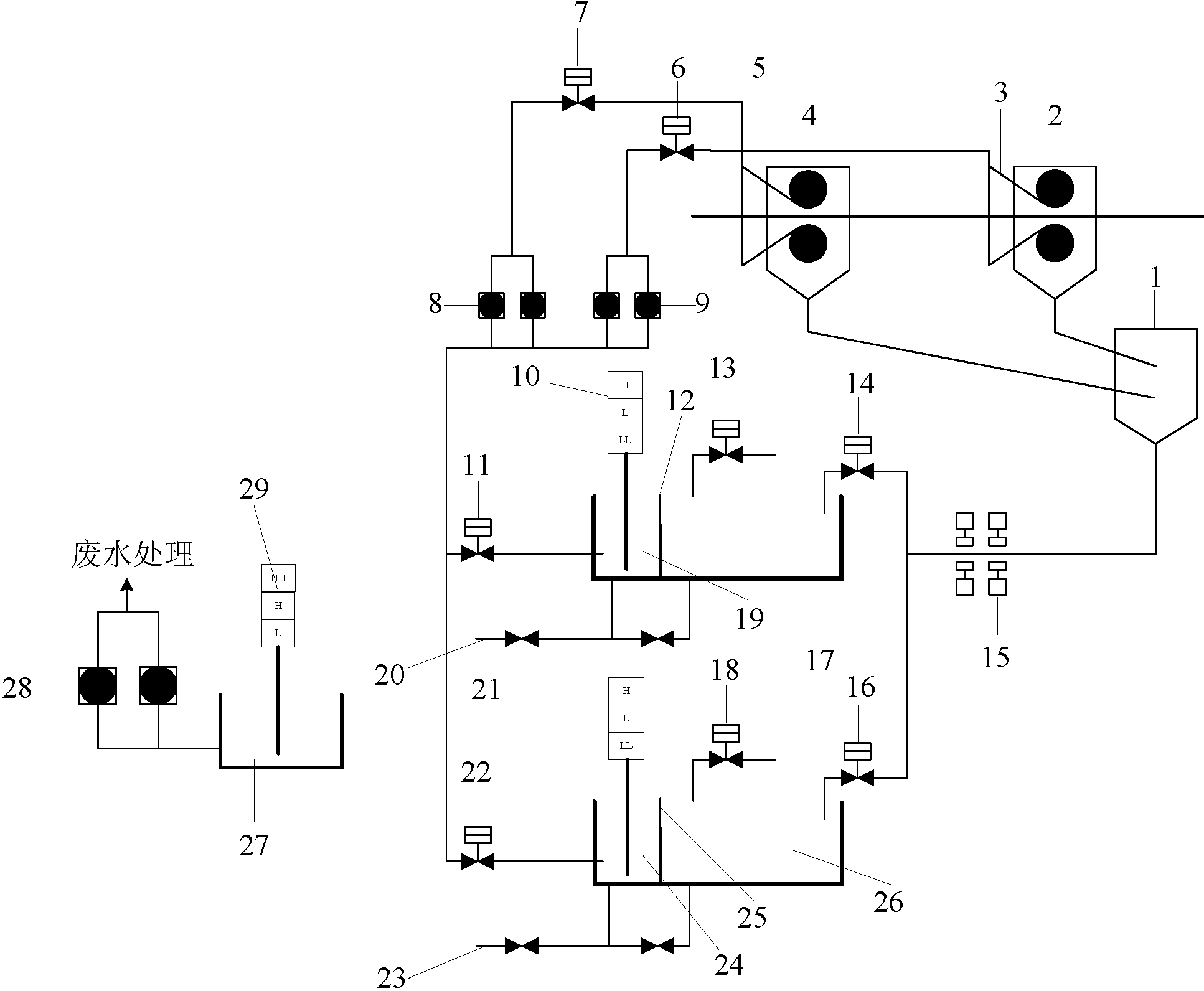

本发明热轧不锈钢刷洗水处理装置利用磁化器将氧化皮沉淀，达到氧化皮与水的分离，干净的水在上面，通过沉淀槽和过滤网水流向蓄水池，再用循环泵把蓄水池里处理后的水输送到刷洗辊。
生产一段时间后，需要对沉淀槽进行清理时，打开沉淀槽底部的两个联通阀，连通管道与沉淀槽、蓄水槽、废水池相连，分别由两个连通阀控制关闭，打开后，等水全部排放到废水坑当中后，然后由污泥处理车直接从沉淀槽底部把污泥抽走。
本发明提供的热轧不锈钢刷洗水处理装置刷洗水处理量大，两个刷洗辊可以共用一个刷洗水装置，同时水质也可以保证，淤泥清理简单方便、管道不易堵塞。
