申请日2012.06.27
公开(公告)日2013.01.09
IPC分类号C02F9/14
摘要
一种养殖废水生化处理系统，包括依次通过管路连接的筛网池、调节池和消毒池，所述调节池和消毒池之间通过管路依次连接厌氧膨胀颗粒污泥床反应器和浸没式MBR反应器，本实用新型采用传统工艺加新型工艺相结合的方法，利用厌氧膨胀颗粒污泥床(EGSB)反应器的高容积负荷降解废水中有机污染物，并提高废水的可生化性;好氧池的作用是让活性污泥进行有氧呼吸，进一步把有机物分解成无机物达到去除污染物的功能;利用浸没式MBR反应器的优势对废水做进一步的生化处理，并进行泥水分离，通过膜分离作用、硝化和反硝化等作用达到去除有机物、氨氮和磷的目的;浸没式MBR反应器出水进入消毒池后，通过投加二氧化氯消毒，出水可达标排放。
权利要求书
1.一种养殖废水生化处理系统，包括依次通过管路连接的筛网池、调节池和消毒池，其特征在于：所述调节池和消毒池之间通过管路依次连接厌氧膨胀颗粒污泥床反应器和浸没式MBR反应器。

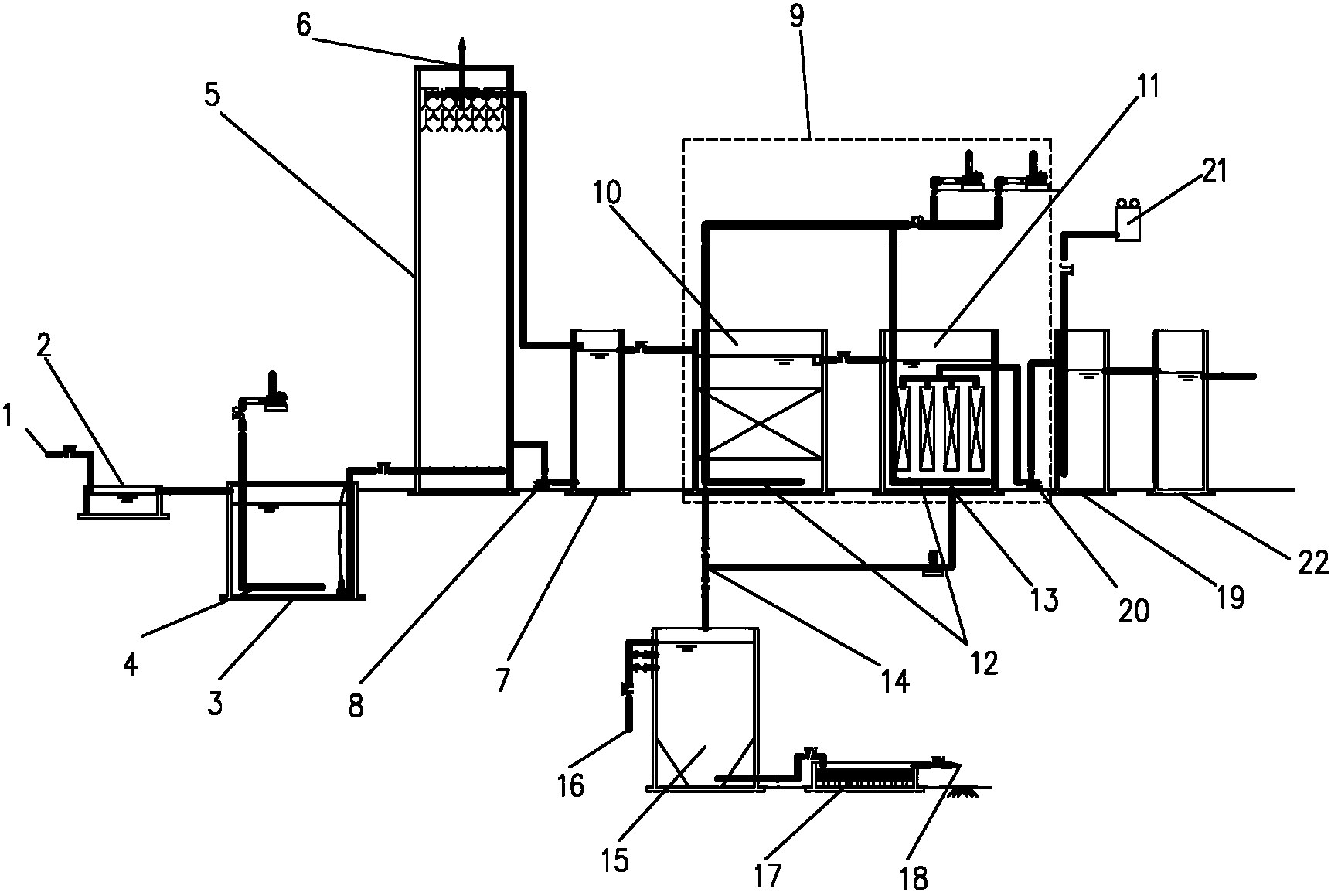

2.根据权利要求1所述的养殖废水生化处理系统，其特征在于：所述厌氧膨胀颗粒污泥床反应器底部通过穿孔管布水系统与所述调节池出水口连接，所述厌氧膨胀颗粒污泥床反应器池的顶部设有沼气出口，上部设有出水循环口，所述厌氧膨胀颗粒污泥床反应器的上部出水口与缓冲水池连接，所述缓冲水池的底部通过循环泵与所述厌氧膨胀颗粒污泥床反应器的底部循环水进口连接，所述缓冲水池的出水口与所述浸没式MBR反应器的进水口连接。
3.根据权利要求2所述的养殖废水生化处理系统，其特征在于：所述浸没式MBR反应器包括好氧接触室和膜分离室，所述好氧接触室位于所述浸没式MBR反应器前端与所述缓冲水池的出水口连接，所述膜分离室位于所述浸没式MBR反应器后端与所述消毒池连接。
4.根据权利要求3所述的养殖废水生化处理系统，其特征在于：所述膜分离室包括膜组件和曝气管，所述膜组件采用平板膜或中空纤维膜。
5.根据权利要求4所述的养殖废水生化处理系统，其特征在于：所述膜分离室的底部设有污泥排出口，所述污泥排出口通过管道与三通管的一端连接，所述三通管的另一端与所述好氧接触室连接，所述三通管的第三端与所述污泥浓缩池连接，所述污泥浓缩池的底端与污泥干化场连接，所述污泥浓缩池的上端设有将所述污泥浓缩池中的滤液以及上清液回流至所述调节池处理的调节池接口。
6.根据权利要求5所述的养殖废水生化处理系统，其特征在于：所述消毒池的出水口与所述清水池连接。
7.根据权利要求1至6之一所述的养殖废水生化处理系统，其特征在于：所述调节池底部设有曝气设备。
说明书
一种养殖废水生化处理系统
技术领域
本实用新型涉及是一种养殖废水生化处理系统。
背景技术
我国是畜禽养殖业大国，随着畜禽养殖业的大力发展，规模化、集约化养殖场的数量不断增加，在带动农村经济发展的同时，也带来了日益严重的环境污染问题，不仅影响经济发展，而且还危及生态安全，已成为人们普遍关注的社会问题。据统计，我国每年的畜禽粪便产生量已达45亿吨，所产生的废水量已达污水总量的43%，而这部分养殖废水大多未经妥善回收利用与处理、处置就直接排放，对环境造成严重污染。这使得畜禽养殖废水已经成为或正在成为与工业废水和生活污水相当甚至更大的污染源。
养殖废水中因含有畜禽粪便、尿、残余饲料等使其主要水质特征表现出“三高”的特点，即为有机物污染物(CODcr和BOD5)浓度高、悬浮物(SS)浓度高以及N、P浓度高，此外还含有大量的细菌，且部分物质难以生物降解，属于较难处理的高浓度有机废水。面对今后越来越严格的畜禽养殖废水排放标准，目前国内许多养殖场废水采用的是多级沉淀-氧化方案及稳定塘、人工湿地等配套生态农业养殖方案，主要有三种方式：固液分离+沼气池+好氧曝气池+氧化塘;沼气池+兼性塘+氧化塘;直接排入鱼塘或直接用于果树林，但采取这些方法一般都不能达到国家排放标准，且距离广东省《畜禽养殖业污染物排放标准》(DB44/613-2009)珠三角地区排放标准更远。此外，也有养殖场引进国内外先进的粪水自动分离设备，干粪直接生产颗粒肥、污水与净化水循环使用，但是 设备投资与运营成本太高，不适合目前国情，难以推广应用。为此迫切需要研究和开发一种既能有效处置养殖废水，又能实现投资省、运营成本低的高效处理系统，即可解决畜禽养殖废水的污染难题，又可推动畜禽养殖业可持续健康发展。
实用新型内容
本实用新型的目的在于克服现有技术的不足而提供一种废水处理效果好，出水水质稳定，能达到广东省《畜禽养殖业污染物排放标准》(DB44/613-2009)珠三角地区标准的养殖废水生化处理系统。
一种养殖废水生化处理系统，包括依次通过管路连接的筛网池、调节池和消毒池，所述调节池和消毒池之间通过管路依次连接厌氧膨胀颗粒污泥床反应器和浸没式MBR反应器。
本实用新型中，所述厌氧膨胀颗粒污泥床反应器底部通过穿孔管布水系统与所述调节池出水口连接，所述厌氧膨胀颗粒污泥床反应器的顶部设有沼气出口，中部设有出水循环出口，所述厌氧膨胀颗粒污泥床反应器的中部出水口与缓冲水池连接，所述缓冲水池的底部通过循环泵与所述厌氧膨胀颗粒污泥床反应器的底部循环水进口连接，所述缓冲水池的出水口与所述浸没式MBR反应器的进水口连接。
本实用新型中，所述浸没式MBR反应器包括好氧接触室和膜分离室，所述好氧接触室位于所述浸没式MBR反应器前端与所述缓冲水池的出水口连接，所述膜分离室位于所述浸没式MBR反应器后端与所述消毒池连接。
本实用新型中，所述膜分离室包括膜组件和曝气管，所述膜组件采用平板膜或中空纤维膜。
本实用新型中，所述膜分离室的底部设有污泥排出口，所述污泥排出口通过管道与三通管的一端连接，所述三通管的另一端与所述好氧接触室连接，所述三通管的第三端与所述污泥浓缩池连接，所述污泥浓缩池的底端与污泥干化场连接，所述污泥浓缩池的上端设有将所述污泥浓缩池中的滤液以及上清液回流至所述调节池处理的调节池接口。
本实用新型中，所述消毒池的出水口与所述清水池连接。
本实用新型中，所述调节池底部设有曝气设备。
采用上述结构，本实用新型采用厌氧膨胀颗粒污泥床(EGSB)反应器和浸没式MBR反应器相结合，厌氧膨胀颗粒污泥床(EGSB)反应器可以在较低的运行成本下有效去除大量可溶性有机物，而且能杀死传染病菌，有利于养殖场的防疫，且其高容积负荷使得其基建投资大大减少，占地面积小，且启动周期快，抗冲击负荷能力强，出水水质稳定，沼气利用率高;而浸没式MBR反应器，利用膜分离组件可以提高活性污泥浓度，从而提高难降解有机物的分解效率，省掉了二沉池、过滤池等，可以节省占地面积和土建费用，相结合后的本装置能够大大提高治理高浓度有机废水的处理效率，使得出水水质良好、稳定，达到广东省《畜禽养殖业污染物排放标准》(DB44/613-2009)，并能实现废水零排放，而且运营成本较低，运行效果稳定，适合畜禽养殖废水的处理。
