申请日2012.05.25
公开(公告)日2013.01.02
IPC分类号C02F103/30; C02F1/58
摘要
本实用新型公开了一种退浆废水中PVA的去除装置，它包括用于盛装凝集剂溶液的容器、溶液混合器、PVA凝集反应器和固液分离器，所述容器的出料口通过第一管道与所述溶液混合器的进料口连接，所述溶液混合器的进料口还设有用于输入退浆废水的第二管道，在所述第一管道与所述第二管道上均设有流速调节器，所述溶液混合器的出料口与所述PVA凝集反应器的进料口连接，所述PVA凝集反应器的出料口与所述固液分离器的进料口连接。本实用新型的整个装置的结构简单、工作原理简单、工作过程简单、效果良好、制造成本低，能够有效去除退浆废水中的PVA。
权利要求书
1.一种退浆废水中PVA的去除装置，其特征在于，它包括用于盛装凝集剂 溶液的容器、溶液混合器、PVA凝集反应器和固液分离器，所述容器的出料口通 过第一管道与所述溶液混合器的进料口连接，所述溶液混合器的进料口还设有 用于输入退浆废水的第二管道，在所述第一管道与所述第二管道上均设有流速 调节器，所述溶液混合器的出料口与所述PVA凝集反应器的进料口连接，所述 PVA凝集反应器的出料口与所述固液分离器的进料口连接。
2.根据权利要求1所述的退浆废水中PVA的去除装置，其特征在于，所述 PVA凝集反应器包括反应容器、设于反应容器内的搅拌机和驱动搅拌机的电机， 所述反应容器的进料口与所述溶液混合器的出料口连接，所述反应容器的出料 口与所述固液分离器的进料口连接。
3.根据权利要求1所述的退浆废水中PVA的去除装置，其特征在于，所述 PVA凝集反应器包括串联的低速反应容器与高速反应容器、设于高速反应容器内 的高速剪切搅拌机和设于低速反应容器内的低速搅拌机，所述高速反应容器的 进料口与所述溶液混合器的出料口连接，所述低速反应容器的出料口与所述固 液分离器的进料口连接。
4.根据权利要求3所述的退浆废水中PVA的去除装置，其特征在于，所述 高速反应容器包括两个至十个依次串联的高速反应容器，每个所述高速反应容 器内均设有高速剪切搅拌机。
5.根据权利要求1所述的退浆废水中PVA的去除装置，其特征在于，所述 固液分离器包括蓄液池、设于蓄液池正上方的履带传送机构和设于履带传送机 构末端正下方的PVA固体收集框，所述履带传送机构上的履带设有直径小于PVA 固体的过滤孔，所述履带传送机构设于所述PVA凝集反应器的出料口的正下方。
6.根据权利要求1至5中任一项所述的退浆废水中PVA的去除装置，其特 征在于，所述溶液混合器为管线式高剪切乳化机或管道混合器。
说明书
退浆废水中PVA的去除装置
技术领域
本实用新型涉及废水处理装置，特别是涉及一种退浆废水中PVA的去除装 置。
背景技术
在纺织领域中，PVA，即聚乙烯醇，被大量用于经纱上浆，其具有上浆效果 好、成膜性好和耐磨性能好的优点，是一种非常好的经纱上浆材料。PVA被广泛 用于棉纤维及化纤的上浆中，使得纱线顺利完成织布工序。但在织造完成后， 布上的浆料需要褪掉，因此退浆废水中含有大量的PVA，而PVA的可生化性能极 差，进入污水处理系统后，极难生化降解去除，给污水处理带来很大的困扰， 而目前尚未有很好的办法来对退浆废水中的PVA进行去除和处理。
实用新型内容
基于此，针对上述问题，有必要提出一种退浆废水中PVA的去除装置。
本实用新型的技术方案是：一种退浆废水中PVA的去除装置，它包括用于 盛装凝集剂溶液的容器、溶液混合器、PVA凝集反应器和固液分离器，所述容器 的出料口通过第一管道与所述溶液混合器的进料口连接，所述溶液混合器的进 料口还设有用于输入退浆废水的第二管道，在所述第一管道与所述第二管道上 均设有流速调节器，所述溶液混合器的出料口与所述PVA凝集反应器的进料口 连接，所述PVA凝集反应器的出料口与所述固液分离器的进料口连接。
将退浆废水接入第二管道，第一管道内的凝集剂与第二管道内的退浆废水 通过流速调节器的控制，按照相应的比例进入溶液混合器内进行强力分散混合， 加快凝结反应的进行，在溶液混合器内混合完毕的混合溶液进入PVA凝集反应 器内进行PVA的盐析凝结，当盐析凝结完毕后，就从PVA凝集反应器的出料口 排出，进入固液分离器中，固液分离器将产生的PVA固体与废水进行分离，PVA 固体和废水分别单独收集，即完成了整个退浆废水中PVA的去除过程。

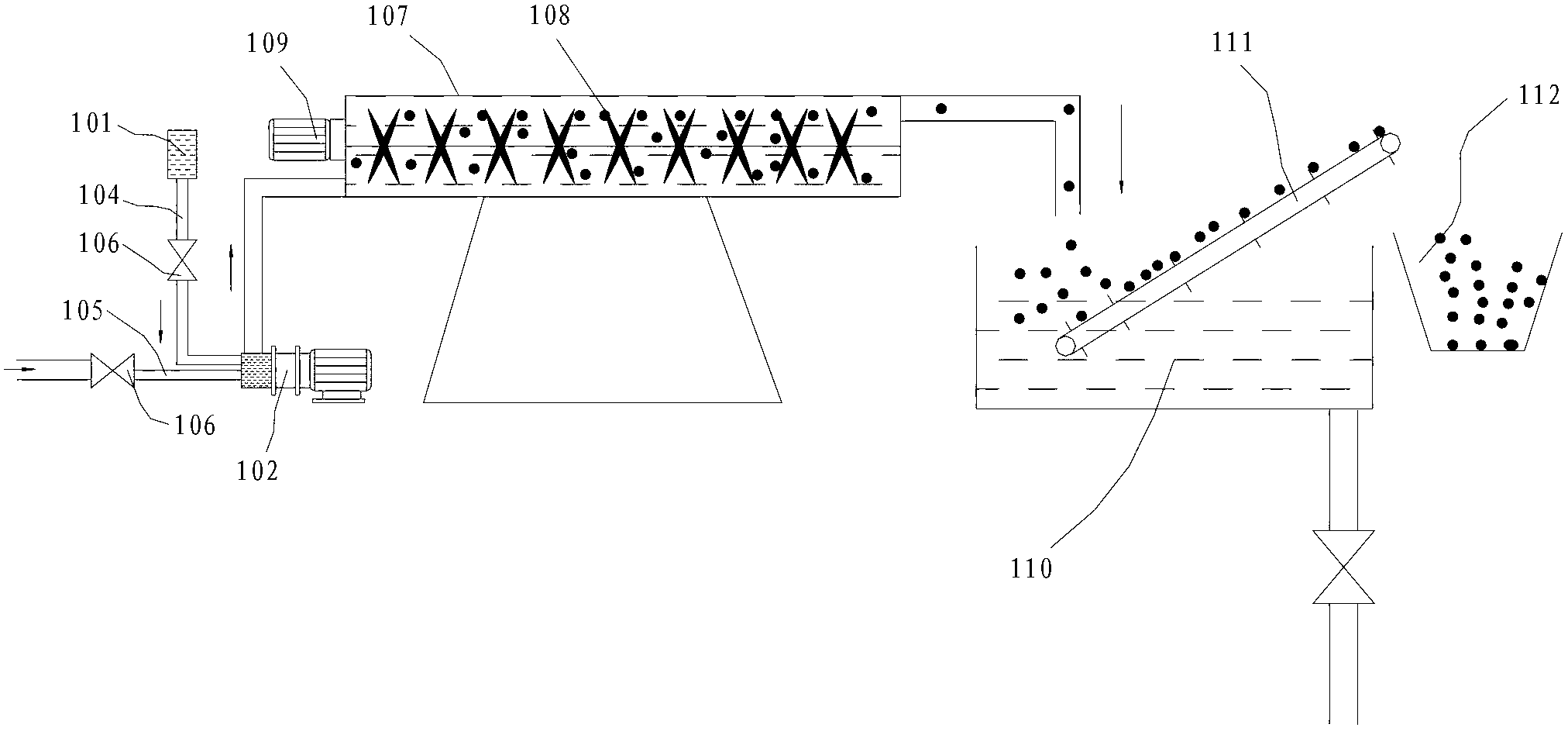

在其中一个实施例中，所述PVA凝集反应器包括反应容器、设于反应容器 内的搅拌机和驱动搅拌机的电机，所述反应容器的进料口与所述溶液混合器的 出料口连接，所述反应容器的出料口与所述固液分离器的进料口连接。目的是 保证PVA凝集反应器内的反应是一个连续的过程，从而提高整个装置的工作效 率。
在其中一个实施例中，所述PVA凝集反应器包括串联的低速反应容器与高 速反应容器、设于高速反应容器内的高速剪切搅拌机和设于低速反应容器内的 低速搅拌机，所述高速反应容器的进料口与所述溶液混合器的出料口连接，所 述低速反应容器的出料口与所述固液分离器的进料口连接。目的是保证PVA凝 集反应器内的反应是一个连续的过程，从而提高整个装置的工作效率。
在其中一个实施例中，所述高速反应容器包括两个至十个依次串联的高速 反应容器，每个所述高速反应容器内均设有高速剪切搅拌机。目的是保证高速 反应容器内产生非涡流状混合，生成的PVA固体为粉末状，过于细小不利于过 滤分离。
在其中一个实施例中，所述固液分离器包括蓄液池、设于蓄液池正上方的 履带传送机构和设于履带传送机构末端正下方的PVA固体收集框，所述履带传 送机构上的履带设有直径小于PVA固体的过滤孔，所述履带传送机构设于所述 PVA凝集反应器的出料口的正下方。目的是使固液分离器的结构简单，降低成本， 同时保证固液分离器的效果良好。
在其中一个实施例中，所述溶液混合器为管线式高剪切乳化机或管道混合 器。目的是保证退浆废水和凝结剂在溶液混合器内能进行强力分散混合。
本实用新型的有益效果是：整个装置的结构简单、工作原理简单、工作过 程简单、效果良好、制造成本低，能够有效去除退浆废水中的PVA。
