申请日2012.07.18
公开(公告)日2013.01.23
IPC分类号G01F23/00
摘要
一种水处理罐体设备用液位检测装置，包括液位开关、液位监控系统，在水处理罐体设备排水管道上设有液位监控系统，液位监控系统的监测点设置在所述排水管道的阀门后;液位开关亦设在所述排水管道的阀门后，即所述排水管道上设有液位开关(液位开关安装在管道上)。通过水处理罐体设备的进水口进水，水满后排水管道上液位开关的感应信号连接到监控系统。水处理罐体设备的排水管道上连接一排水沟。本实用新型可同时设置报警参数并自动报警，对设备运行情况进行实时监控，由运行人员监盘，当水处理罐体设备满水时，监视系统中会提示水处理罐体设备已经满水并报警，据此点作为水处理步骤进行的一个条件，从而迅速的转到下一步。
权利要求书
1.一种水处理罐体设备用液位检测装置，其特征是包括液位开关、液位监控系统，在水处理罐体设备排水管道上设有液位监控系统，液位监控系统的监测点设置在所述排水管道的阀门后;液位开关亦设在所述排水管道的阀门后，即所述排水管道上设有液位开关;排水管道上液位开关的感应信号连接到液位监控系统。
2.根据权利要求1所述的水处理罐体设备用液位检测装置，其特征是水处理罐体设备的排水管道上连接一排水沟。
说明书
一种水处理罐体设备用液位检测装置
技术领域
本实用新型装置是一种水处理用液位检测装置，适用于核电和火电行业工业水处理系统中设备布水装置的液位检测。其主要目的是检测设备的满水，避免满水后水流一直溢出，影响设备投运，浪费水源，达到节能减排的效果。该实用新型装置主要应用于工业水处理领域。
背景技术
目前，用于水处理系统满水的主要方法为按照时间记时或者现场人工确认。在工业水处理系统正常运行中，由于设备日常维护、检修，从而使设备工况改变，特别是水泵进出口阀门经过开关后，实际出水流量、扬程改变，造成充满水时间变化，这样造成罐体未满水或者长时间满水造成填料溢出，并且浪费水资源;或者运行人员配备不足或者工作量大，不能有效及时的到现场查看满水状况，造成正常运行间断，影响系统稳定运行。
实用新型内容
本实用新型目的是：提出一种水处理用液位检测装置，即工业水处理设备布水装置的液位检测装置，有效的监控设备满水，确保设备安全正常运行，特别是进水流量经常变化的设备，节省人力资源成本以及提高运行效率，从而保证工业水处理系统连续安全而有效的运行，从而达到机组安全运行的目的。

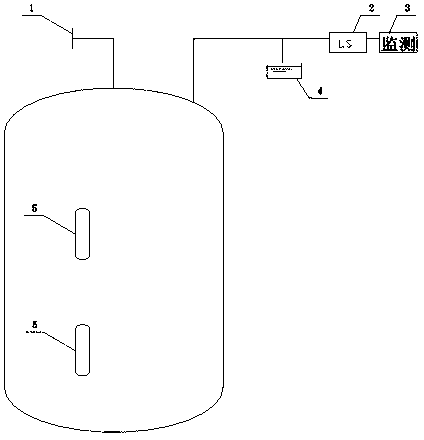

本实用新型的技术方案：一种水处理罐体设备用液位检测装置，包括液位开关、液位监控系统，在水处理罐体设备排水管道上设有液位监控系统，液位监控系统的监测点设置在所述排水管道的阀门后;液位开关亦设在所述排水管道的阀门后，即所述排水管道上设有液位开关(液位开关安装在管道上)。通过水处理罐体设备的进水口进水，水满后排水管道上液位开关的感应信号连接到监控系统。
进一步，水处理罐体设备的排水管道上连接一排水沟。
本实用新型可同时设置报警参数并自动报警，对设备运行情况进行实时监控，由运行人员监盘，当水处理罐体设备满水时，监视系统中会提示水处理罐体设备已经满水并报警，据此点作为水处理步骤进行的一个条件，从而迅速的转到下一步。这种带液位监测装置的设备适用于工业水处理系统中。
本实用新型带液位监测装置的设备较常规设备有以下有益效果：
(1)可以在罐体满水瞬间作出判断罐体充水状态，从而给后续运行程序提供条件。
(2)可以有效的避免管路阀门检修，造成流量变化，程序设置时间与实际不符合，，影响系统运行。
(3)可以有效的增加系统控制的自动化程度，节约人力成本，增加收益。
(4)节约水电，节能减排，低碳环保经济。
