申请日2014.02.24
公开(公告)日2015.02.11
IPC分类号C02F9/14
摘要
本实用新型涉及一种污水处理设备，尤其涉及一种平板式生物膜反应器点源污水处理设备。该设备包括细格栅单元、厌氧单元、缺氧单元、好氧单元、剩余污泥单元、MBR膜单元、消毒池和设备单元。细格栅单元通过溢流进入厌氧单元;厌氧单元与缺氧单元底部连通;缺氧单元与好氧单元底部连通，并通过污泥回流泵与厌氧单元连通;好氧单元与MBR膜单元底部连通;剩余污泥单元由MBR膜单元溢流进入，并通过污泥回流泵与缺氧单元以及好氧单元连通;平板式MBR膜组件通过管道与风机以及产水泵连接，产水进入消毒池。本实用新型结构紧凑、单位出水占地面积小、污泥产率低，膜组件抗污染能力强、完全实现在线清洗，特别适用于分散式点源污水处理的平板式MBR点源污水处理设备。
权利要求书
1.一种平板式生物膜反应器点源污水处理设备，包括细格栅单元(3)、厌氧单元(2)、缺氧单元(6)、好氧单元(10)、剩余污泥单元(12)、MBR膜单元(14)、消毒池(16)和设备单元18)，其特征在于，细格栅单元(3)位于厌氧单元(2)一侧，通过溢流进入厌氧单元(2);厌氧单元(2)底部与缺氧单元(6)底部连通，缺氧单元(6)的污泥出口通过第一污泥回流泵(5)与厌氧单元(2)连通;缺氧单元(6)与好氧单元(10)底部连通;好氧单元(10)与MBR膜单元(14)底部连通;剩余污泥单元(12)位于MBR膜单元(14)一侧，由MBR膜单元(14)溢流进入剩余污泥单元(12);剩余污泥单元(12)的污泥出口通过第二污泥回流泵(8)与缺氧单元(6)连通、通过第三污泥回流泵(9)与好氧单元(10)连通;平板式MBR膜组件(13)位于MBR膜单元(14)内，通过管道分别与风机(11)以及产水泵(17)连接，产水进入消毒池(16)。
2.根据权利要求1所述的平板式生物膜反应器点源污水处理设备，其特征在于所述厌氧单元(2)设有第一搅拌器(1)，所述缺氧单元(6)设有第二搅拌器(4)。
3.根据权利要求1所述的平板式生物膜反应器点源污水处理设备，其特征在于所述剩余污泥单元(2)通过排泥泵(7)和管道连接储泥池。
4.根据权利要求1所述的平板式生物膜反应器点源污水处理设备，其特征在于膜组件(13)一侧连接有曝气清洗管道(13-1)，另一侧通过风机(11)连接MBR曝气管道(13-2)，膜组件(13)通过抽吸产水综合管道(13-3)和化学清洗投加管道(13-4)连接产水泵(17)，产水泵(17)通过产水出水综合管道(13-5)和化学清洗进药管道(13-6)连接消毒池(16)。
说明书
一种平板式生物膜反应器点源污水处理设备
技术领域
本实用新型涉及一种污水处理设备，尤其涉及一种平板式生物膜反应器(MBR)点源污水处理设备。
背景技术
目前，我国部分地区正面临着水质型缺水的难题。随着对水资源重视程度的提高，水资源的合理开发利用和污水处理在日益提升，但农村的水环境却依旧呈现逐年恶化的趋势。据2005建设部对全国部分村庄调查显示：96%的农村没有排水沟渠和污水处理系统，污水直接就地势排入周边水体，造成河流、水塘等水环境污染是农村重大的安全隐患。因此重视与加强农村地区的水污染治理工作，防止对农村及周边地区的水体、土地、生态等自然环境造成污染.成为新农村建设的一项重要内容，也是改善和提高农村人居环境工作中最重要的任务之一。
分散式水污染源是不同于城市及中小城镇的另一种类型废水，它们远离城市依托，缺乏市政管网配套设施，具有点多、面广、量小、分散等特点。由于农村在规模、区域、管理等方面的水污染治理特殊性，决定了适合其污水处理的方式、方法必须适应更新的要求。目前在国内外尚未有与之相适应的经济实用的污水处理技术及配套设备。
污泥处理是污水处理站建设必须考虑的问题。在污水处理中污泥处理费用一般占工程总投资的20-30%左右，且污泥的浓缩和脱水等环节技术水平要求高、操作管理复杂、环境条件差，若操作管理不当容易引发二次污染。因此，在确定污水处理工艺时应优先选择产生污泥量少的工艺。
目前已有的一些分散式点源处理水处理工艺设备不能有效解决低污泥产率、设备体积小、布局紧凑、处理效果好等矛盾。平板式MBR工艺是有效降低污泥产量，并能保证出水达标排放的高效污水处理工艺。该工艺甚至能满足一般回用水水质要求。
平板式MBR污水处理设备不但能解决农村点源生活污水处理系统中规模小而分散、水量水质变化大、没有配套管网集中到大型污水处理等诸多困难，也实现了一体式、布局紧凑、高效处理、低污泥产率、无人值守的特点。
实用新型内容
本实用新型的目在于提供一种平板式生物膜反应器(MBR)点源污水处理设备，较现有的点源处理设备结构紧凑、单位出水占地面积小、污泥产率低，膜组件抗污染能力强、完全实现在线清洗，特别适用于分散式点源污水处理的平板式MBR点源污水处理设备。

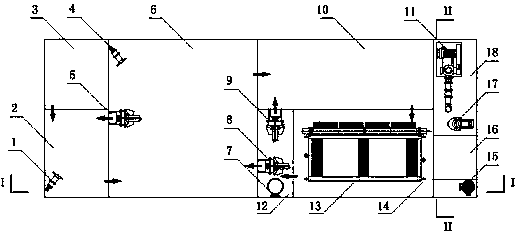

本实用新型提出的一种平板式生物膜反应器点源污水处理设备，包括细格栅单元3、厌氧单元2、缺氧单元6、好氧单元10、剩余污泥单元12、MBR膜单元14、消毒池16和设备单元18，其中，细格栅单元3位于厌氧单元2一侧，通过溢流进入厌氧单元2;厌氧单元2底部与缺氧单元6底部连通，缺氧单元6的污泥出口通过第一污泥回流泵5与厌氧单元2连通;缺氧单元6与好氧单元10底部连通;好氧单元10与MBR膜单元14底部连通;剩余污泥单元12位于MBR膜单元14一侧，由MBR膜单元14溢流进入剩余污泥单元12;剩余污泥单元12的污泥出口通过第二污泥回流泵8与缺氧单元6连通、通过第三污泥回流泵9与好氧单元10连通;平板式MBR膜组件13位于MBR膜单元14内，通过管道分别与风机11以及产水泵17连接，产水进入消毒池16。
本实用新型中，所述厌氧单元2设有第一搅拌器1，所述缺氧单元6设有第二搅拌器4。
本实用新型中，所述剩余污泥单元2通过排泥泵7和管道连接储泥池。
本实用新型中，所述的消毒池16同时具备消毒箱、中水箱和化学清洗药液箱的作用，进一步降低了占地面积。
本实用新型中，膜组件13一侧连接有曝气清洗管道13-1，另一侧通过风机11连接MBR曝气管道13-2，膜组件13通过抽吸产水综合管道13-3和化学清洗投加管道13-4连接产水泵17，产水泵17通过产水出水综合管道13-5和化学清洗进药管道13-6连接消毒池16。
本实用新型中，所述的MBR膜单元设置一组膜组件，单组日产水量为35m3/d，采用平板式MBR膜既提高了水处理效果、减小了占地面积，又解决了中空式MBR膜的断丝现象。
本实用新型中，所述的剩余污泥单元将剩余污泥直接分别回流到缺氧单元6、好氧单元10，有效解决了MBR工艺中曝气和剩余污泥回流能耗高的问题。
本实用新型中，所述的产水泵17通过管道与平板式MBR膜组件13以及消毒池16进行连接，同时具备产水泵和化学清洗泵的作用，降低了设备的投资成本。
本实用新型采用高通量的平板式MBR膜组件、使用消毒池、中水箱和化学清洗药液箱三功能一体的消毒池、设置产水泵和化学清洗泵多用途水泵，实现结构紧凑、减小占地面积、降低设备成本的目的;通过设置调整污泥回流形式，降低MBR工艺的运行能耗。
