申请日2014.02.21
公开(公告)日2014.05.21
IPC分类号C02F3/00
摘要
本发明公开了一种生物膜活性砂反应器及其处理污水的方法，包括主体、进水管、出水堰，滤料，布水器、导砂锥、空气提升泵、提砂气嘴、提砂管、洗砂器、洗砂水出口和电气控制系统。污水由进水管通入，经布水器均匀配水，污水由下逆流向上，经过滤料，污水中杂质被过滤，污水中的浊度、色度得到有效的去除。采用本发明提供的反应器及方法处理污水，首先反应器占地面积小、其次滤料反冲洗效率高、滤料不会板结，在滤料上外包生物膜达到了去除污水中有机污染物的效果，并且微生物使整个系统对色度、浊度的去除效果更显著。处理后水中的COD、浊度、色度达到或优于《城镇污水处理厂污染物排放标准》(GB18918—2002)中的一级A标准。
权利要求书
1.一种生物膜活性砂反应器，包括主体，进水管和出水堰，其特征在于：所述主体内装有滤料，所述主体中部外侧设置有进水管，进水管下方连接有布水器，布水器下方连接有导砂锤，所述主体顶端一侧设置有出水堰，所述主体内部竖直设置有提砂管，所述提砂管上段外部设置有洗砂器，所述洗砂器上连接有洗砂水出口，所述洗砂水出口位于所述出水堰下部，所述提砂管下端为提砂气嘴，所述提砂气嘴外接空气提升泵。
2.如权利要求1所述的生物膜活性砂反应器，其特征在于：所述空气提升泵与电气控制系统相连接。
3.如权利要求1-2任一所述的生物膜活性砂反应器的污水处理方法，其特征在于：污水由进水管通入，经布水器均匀配水，污水由下逆流向上，经过主体从顶部的出水堰流出;导砂锥将截留了污染物的滤料导向主体底部;空气提升泵将空气压缩到提砂气嘴用于将脏的滤料通过提砂管提升至洗砂器进行清洗，洗砂水由洗砂水出口流出，被清洗过的滤料重新回到主体进入下一个循环;电气控制系统，用于控制生物膜活性砂反应器和空气提升泵的启动、运行及报警，达到生物膜活性砂反应器自动稳定运行及自动间歇洗砂。
4.如权利要求3所述的生物膜活性砂反应器的污水处理方法，所述滤料为粒径10~20目的颗粒活性炭。
5.如权利要求4所述的生物膜活性砂反应器的污水处理方法，所述颗粒活性炭外包裹有生物膜。
说明书
一种生物膜活性砂反应器及其处理污水的方法
技术领域
本发明属于污水深度处理、微污染水净化领域，特别涉及一种污水反应器及其处理污水的方法。
背景技术
目前，我国大部分城镇污水处理厂都是采用《城镇污水处理厂污染物排放标准》(GB18918-2002)一级B标排放标准，只要达标排放，对环境影响不大。但是随着我国社会经济的快速发展，城市人口剧增，城镇日用水量急增，近年来废水排放总量呈明显的上升趋势，这对一些地区的环境造成比较大的压力。在这样的情况下，如果还按一级B标运行污水处理厂，氮磷等在水体中日积月累，特别是排放到封闭水体，会造成水体富营养化，特别到夏日干旱期，水质恶化严重，生态平衡遭到破坏，使群众的身体健康受到极大的影响。
目前，采用新工艺、新设备是城镇污水处理厂在提标改造中一种技术手段。过滤是污水处理中的关键环节，传统过滤器存在占地面积较大、滤料反冲洗效率不高、滤料会板结等问题，活性砂过滤器是一种集絮凝、澄清、过滤为一体的连续过滤设备，相对传统过滤器有占地面积小、能耗低、反冲洗清洗彻底、滤料不会板结、可承受负荷高等优点。然而单纯的活性砂过滤器对有机污染物处理能力有限，难以满足实际使用需要。
因此，急需一种污水处理装置和污水处理方法来克服上述的缺陷。
发明内容
本发明的目的是提供一种生物膜活性砂反应器及其处理污水的方法，以解决现有技术中存在的占地面积较大、滤料反冲洗效率不高、滤料会板结和对有机污染物处理能力有限的问题。
为实现上述目的，本发明采用以下技术方案：

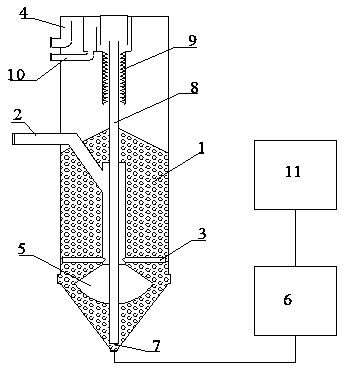

一种生物膜活性砂反应器，包括主体，进水管和出水堰，主体内装有滤料，主体中部外侧设置有进水管，进水管下方连接有布水器，布水器下方连接有导砂锤，主体顶端一侧设置有出水堰，主体内部竖直设置有提砂管，提砂管上段外部设置有洗砂器，洗砂器上连接有洗砂水出口，洗砂水出口位于所述出水堰下部，提砂管下端为提砂气嘴，提砂气嘴外接空气提升泵。
空气提升泵与电气控制系统相连接。
污水由进水管通入，经布水器均匀配水，污水由下逆流向上，经过主体从顶部的出水堰流出;导砂锥将截留了污染物的滤料导向主体底部;空气提升泵将空气压缩到提砂气嘴用于将脏的滤料通过提砂管提升至洗砂器进行清洗，洗砂水由洗砂水出口流出，被清洗过的滤料重新回到主体进入下一个循环;电气控制系统，用于控制生物膜活性砂反应器和空气提升泵的启动、运行及报警，达到生物膜活性砂反应器自动稳定运行及自动间歇洗砂。
滤料为粒径10~20目的颗粒活性炭。
颗粒活性炭外包裹有生物膜。
发明的有益效果是：采用本发明提供的生物膜活性砂反应器及其处理污水的方法来对污水进行处理，首先生物膜活性砂反应器占地面积小、其次滤料反冲洗效率高、滤料不会板结，可实现一般的活性砂过滤系统过滤作用的同时，在滤料上外包生物膜达到了去除污水中有机污染物的效果，并且微生物使整个系统对色度、浊度的去除效果更显著。
处理后水中的COD、浊度、色度达到或优于《城镇污水处理厂污染物排放标准》(GB 18918—2002)中的一级A标准。
