申请日2012.05.08
公开(公告)日2012.12.05
IPC分类号B01D53/79; B01D53/04
摘要
本实用新型公开了一种组合功能污泥焚烧尾部烟气净化设备，其特征是采用同心三空心柱结构，分别为内空心柱、中间环柱和外环柱，内空心柱的下端连接烟气进口，内空心柱的下部设有活性炭支撑板，活性炭支撑板的上方为活性炭柱;所述中间环柱为外环柱与内空心柱之间形成的烟气返回通道;所述外环柱的内部结构为其底部设有支撑栅板，支撑栅板上方为填料层，填料层上方设有喷淋器，喷淋器上方设有气水分离层，外环柱的顶部设置排烟口。本设备占地面积小，既能通过活性炭吸附烟气中部分污染物，又能通过碱性溶液吸收烟气中可吸收的污染物，污泥焚烧烟气通过该设备的净化，排放烟气中相关的污染物浓度降低，其污染物排放浓度符合国家相关的规范要求。
权利要求书

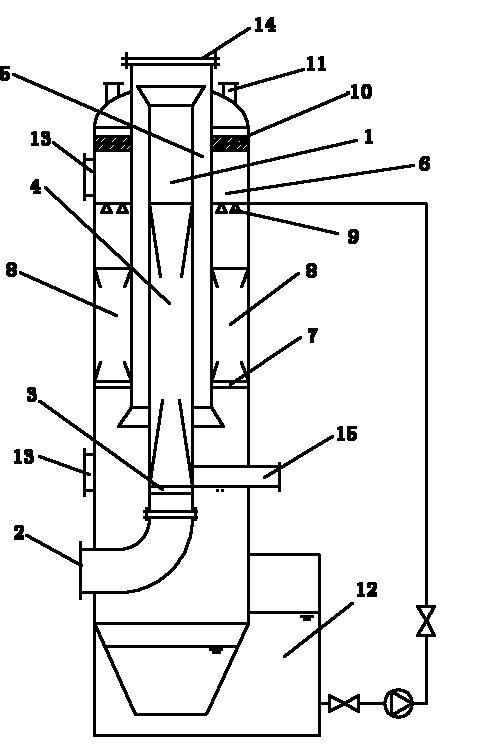

1.一种组合功能污泥焚烧尾部烟气净化设备，其特征是其采用同心三空心柱结构，分别为内空心柱(1)、中间环柱(5)和外环柱(6)，所述内空心柱(1)的下端连接烟气进口(2)，内空心柱(1)的下部设有活性炭支撑板(3)，活性炭支撑板(3)的上方为填充在内空心柱(1)内的活性炭构成的活性炭柱(4);所述中间环柱(5)为外环柱(6)与内空心柱(1)之间形成的烟气返回通道;所述外环柱(6)的内部结构为其底部设有支撑栅板(7)，支撑栅板(7)上方为填料层(8)，填料层(8)上方设有喷淋器(9)，喷淋器(9)上方设有气水分离层(10)，外环柱(6)的顶部设置排烟口(11)。
2.根据权利要求1所述的组合功能污泥焚烧尾部烟气净化设备，其特征是所述内空心柱(1)的上端设有装碳活口(14)。
3.根据权利要求1所述的组合功能污泥焚烧尾部烟气净化设备，其特征是所述外环柱(6)的下端浸没在碱性溶液储槽(12)内的碱性溶液中。
4.根据权利要求1所述的组合功能污泥焚烧尾部烟气净化设备，其特征是所述外环柱(6)的外壁上设有人孔(13)。
5.根据权利要求1所述的组合功能污泥焚烧尾部烟气净化设备，其特征是所述中间环柱(6)下端制作成开口锥体。
说明书
组合功能污泥焚烧尾部烟气净化设备
技术领域
本实用新型涉及污泥焚烧，焚烧烟气净化技术领域，具体地说是一种烟气净化设备。
背景技术
污泥焚烧处理，能使有机物全部碳化，杀死病原体，可最大限度地减少污泥体积。污泥焚烧会产生诸如SO2、NOX、CO、CO2、亚微粉尘及二噁英(PCDDs)、呋喃(PCDFs)、重金属等大气污染物。在污泥焚烧过程中控制焚烧工艺参数及对焚烧尾气(烟气)进行处理，可使焚烧产生、排放的烟气各污染物浓度符合国家相关规范要求。对尾部烟气采用活性炭吸附、碱性溶液喷淋可大大减少二氧化硫、氮氧化物及二噁英等污染物的排放。
一般将活性炭吸附工艺设计制作成单一的活性炭吸附塔，将碱性溶液喷淋塔设计制作成单一的喷淋塔。这样设计制作成二个设备不但造价高，占地面积也大。
发明内容
本实用新型的目的就是针对上述现有技术的不足，提供一种既能起到活性炭吸附处理效果、碱性溶液喷淋塔处理效果，又能将两功能组合在同一个设备内，使得设备总造价降低，占地面积减小的组合功能污泥焚烧尾部烟气净化设备。
本实用新型采用的技术方案如下：
一种组合功能污泥焚烧尾部烟气净化设备，其特征是其采用同心三空心柱结构，分别为内空心柱、中间环柱和外环柱，所述内空心柱的下端连接烟气进口，内空心柱的下部设有活性炭支撑板，活性炭支撑板的上方为填充在内空心柱内的活性炭构成的活性炭柱;所述中间环柱为外环柱与内空心柱之间形成的烟气返回通道;所述外环柱的内部结构为其底部设有支撑栅板，支撑栅板上方为填料层，填料层上方设有喷淋器，喷淋器上方设有气水分离层，外环柱的顶部设置排烟口。
所述内空心柱的上端设有装碳活口。
所述外环柱的下端浸没在碱性溶液储槽内的碱性溶液中。
所述外环柱的外壁上设有人孔。
所述中间环柱下端制作成开口锥体。
本实用新型的有益效果有：
设备占地面积小，既能通过活性炭吸附烟气中部分污染物，又能通过碱性溶液吸收烟气中可吸收的污染物，污泥焚烧烟气通过该设备的净化，排放烟气中相关的污染物浓度降低，其污染物排放浓度符合国家相关的规范要求。
